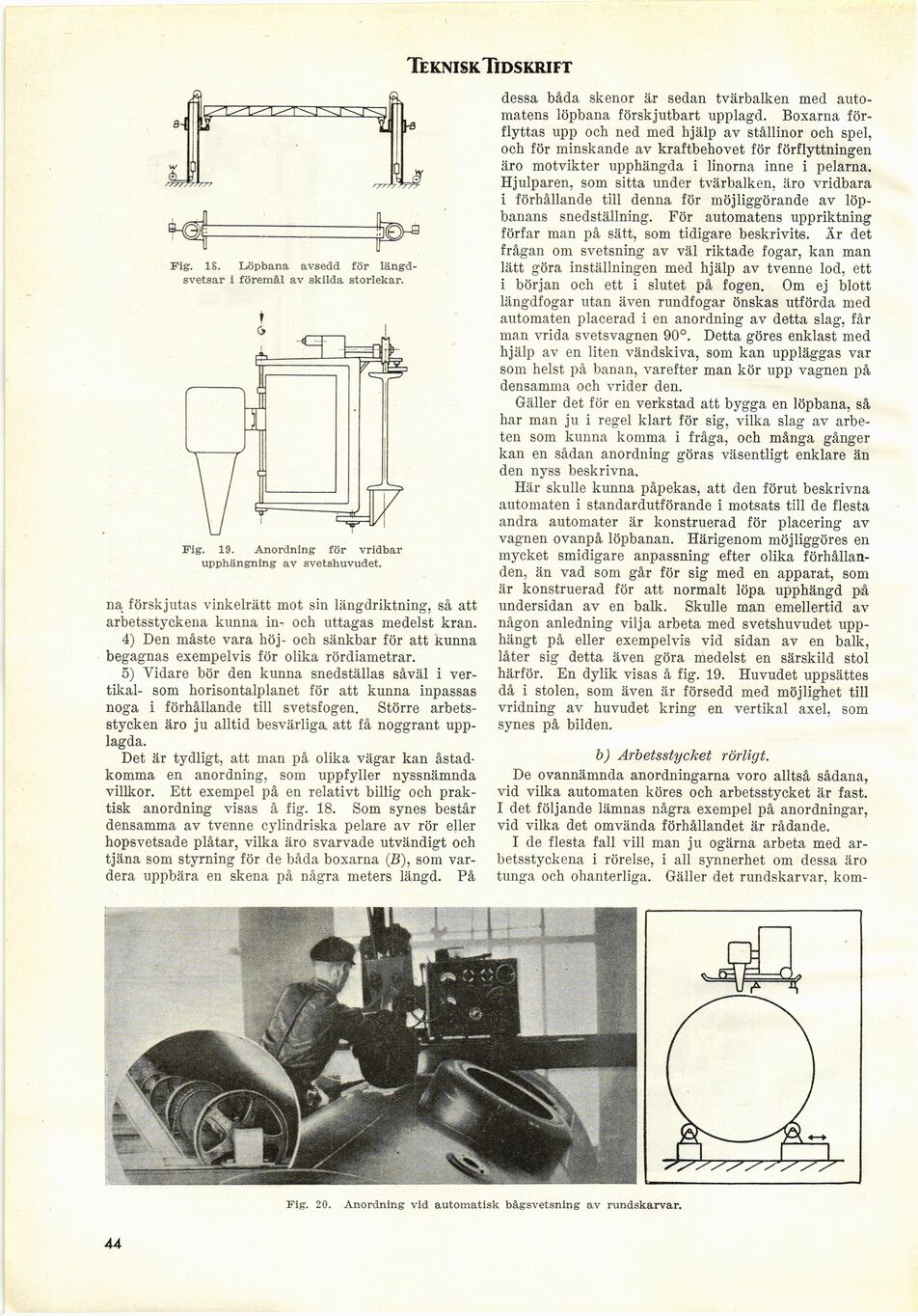

Teknisk Tidskrift
Fig. IS. Löpbana avsedd för
längd-svetsar i föremål av skilda storlekar.
t
Fig. 19. Anordning för vridbar
upphängning av svetshuvudet.
na förskjutas vinkelrätt mot sin längdriktning, så att
arbetsstyckena kunna in- och uttagas medelst krän.
4) Den måste vara höj- och sänkbar för att kunna
begagnas exempelvis för olika rördiametrar.
5) Vidare bör den kunna snedställas såväl i
vertikal* som horisontalplanet för att kunna inpassas
noga i förhållande till svetsfogen. Större
arbetsstycken äro ju alltid besvärliga att få noggrant
upplagda.
Det är tydligt, att man på olika vägar kan
åstadkomma en anordning, som uppfyller nyssnämnda
villkor. Ett exempel på en relativt billig och
praktisk anordning visas å fig. 18. Som synes består
densamma av tvenne cylindriska pelare av rör eller
hopsvetsade plåtar, vilka äro svarvade utvändigt och
tjäna som styrning för de båda boxarna (B), som
vardera uppbära en skena på några meters längd. På
dessa båda skenor är sedan tvärbalken med
automatens löpbana förskjutbart upplagd. Boxarna
förflyttas upp och ned med hjälp av stållinor och spel,
och för minskande av kraftbehovet för förflyttningen
äro motvikter upphängda i linorna inne i pelarna.
Hjulparen, som sitta under tvärbalken, äro vridbara
i förhållande till denna för möjliggörande av
löpbanans snedställning. För automatens uppriktning
förfar man på sätt, som tidigare beskrivits. Är det
frågan om svetsning av väl riktade fogar, kan man
lätt göra inställningen med hjälp av tvenne lod, ett
i början och ett i slutet på fogen. Om ej blott
längdfogar utan även rundfogar önskas utförda med
automaten placerad i en anordning av detta slag, får
man vrida svetsvagnen 90°. Detta göres enklast med
hjälp av en liten vändskiva, som kan uppläggas var
som helst på banan, varefter man kör upp vagnen på
densamma och vrider den.
Gäller det för en verkstad att bygga en löpbana, så
har man ju i regel klart för sig, vilka slag av
arbeten som kunna komma i fråga, och många gånger
kan en sådan anordning göras väsentligt enklare än
den nyss beskrivna.
Här skulle kunna påpekas, att den förut beskrivna
automaten i standardutförande i motsats till de flesta
andra automater är konstruerad för placering av
vagnen ovanpå löpbanan. Härigenom möjliggöres en
mycket smidigare anpassning efter olika
förhållanden, än vad som går för sig med en apparat, som
är konstruerad för att normalt löpa upphängd på
undersidan av en balk. Skulle man emellertid av
någon anledning vilja arbeta med svetshuvudet
upphängt på eller exempelvis vid sidan av en balk,
låter sig detta även göra medelst en särskild stol
härför. En dylik visas å fig. 19. Huvudet uppsattes
då i stolen, som även är försedd med möjlighet till
vridning av huvudet kring en vertikal axel, som
synes på bilden.
b) Arbetsstycket rörligt.
De ovannämnda anordningarna voro alltså sådana,
vid vilka automaten köres och arbetsstycket är fast.
I det följande lämnas några exempel på anordningar,
vid vilka det omvända förhållandet är rådande.
I de flesta fall vill man ju ogärna arbeta med
arbetsstyckena i rörelse, i all synnerhet om dessa äro
tunga och ohanterliga. Gäller det rundskarvar, kom-
Fig. 20. Anordning vid automatisk bågsvetsning av rundskarvar.
44
