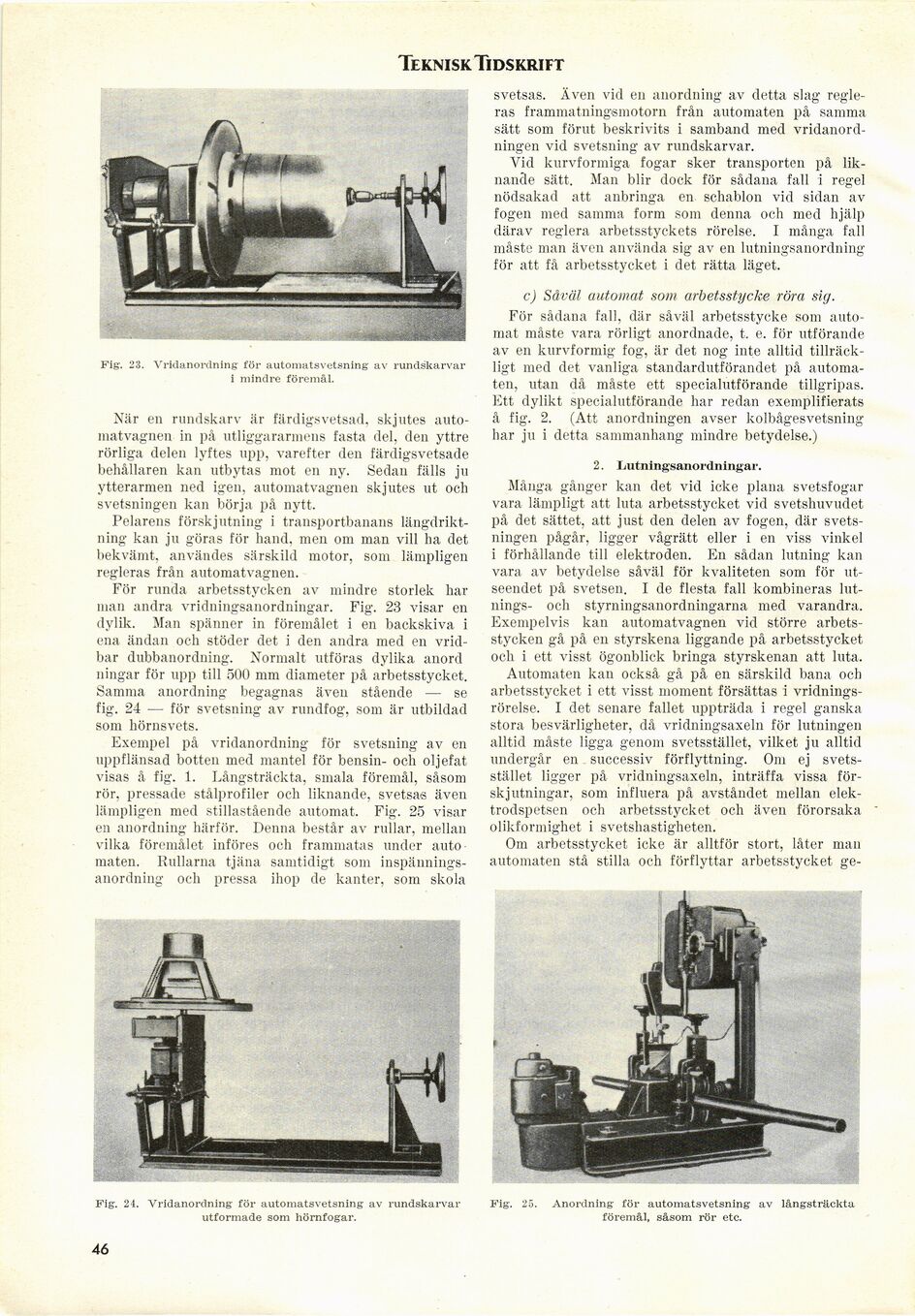

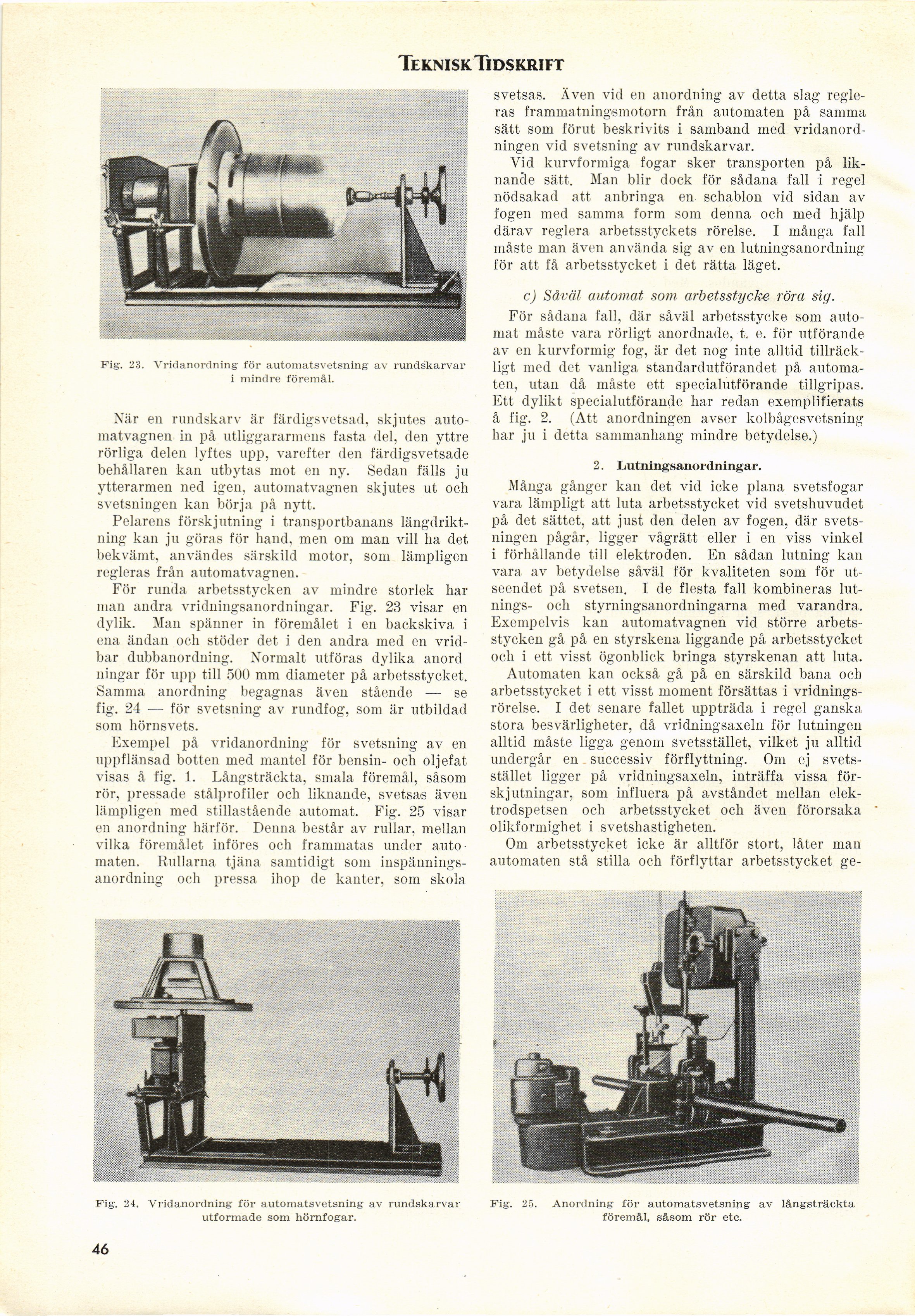

Teknisk Tidskrift
Fig. 23. Vridanordning för automatsvetsning av rundskarvar
i mindre föremål.
När en rundskarv är färdigsvetsad, skjutes
automatvagnen in på utliggararmens fasta del, den yttre
rörliga delen lyftes upp, varefter den färdigsvetsade
behållaren kan utbytas mot en ny. Sedan fälls ju
ytterarmen ned igen, automatvagnen skjutes ut och
svetsningen kan börja på nytt.
Pelarens förskjutning i transportbanans
längdriktning kan ju göras för hand, men om man vill ha det
bekvämt, användes särskild motor, som lämpligen
regleras från automatvagnen.
För runda arbetsstycken av mindre storlek har
mail andra vridningsanordningar. Fig. 23 visar en
dylik. Man spänner in föremålet i en backskiva i
ena ändan och stöder det i den andra med en
vridbar dubbanordning. Normalt utföras dylika anord
ningår för upp till 500 mm diameter på arbetsstycket.
Samma anordning begagnas även stående — se
fig. 24 — för svetsning av rundfog, som är utbildad
som hörnsvets.
Exempel på vridanordning för svetsning av en
uppflänsad botten med mantel för bensin- och oljefat
visas å fig. 1. Långsträckta, smala föremål, såsom
rör, pressade stålprofiler och liknande, svetsas även
lämpligen med stillastående automat. Fig. 25 visar
en anordning härför. Denna består av rullar, mellan
vilka föremålet införes och frammatas under auto
maten. Kullarna tjäna samtidigt som
inspänningsanordning och pressa ihop de kanter, som skola
Fig. 24. Vridanordning för automatsvetsning av rundskarvar
utformade som hörnfogar.
46
svetsas. Även vid en anordning av detta slag
regleras frammatningsmotorn från automaten på samma
sätt som förut beskrivits i samband med
vridanordningen vid svetsning av rundskarvar.
Vid kurvformiga fogar sker transporten på
liknande sätt. Man blir dock för sådana fall i regel
nödsakad att anbringa en schablon vid sidan av
fogen med samma form som denna och med hjälp
därav reglera arbetsstyckets rörelse. I många fall
måste man även använda sig av en lutningsanordning
för att få arbetsstycket i det rätta läget.
c) Såväl automat som arbetsstycke röra sig.
För sådana fall, där såväl arbetsstycke som
automat måste vara rörligt anordnade, t. e. för utförande
av en kurvformig fog, är det nog inte alltid
tillräckligt med det vanliga standardutförandet på
automaten, utan då måste ett specialutförande tillgripas.
Ett dylikt specialutförande har redan exemplifierats
å fig. 2. (Att anordningen avser kolbågesvetsning
har ju i detta sammanhang mindre betydelse.)
2. liutningsanordningar.
Många gånger kan det vid icke plana svetsfogar
vara lämpligt att luta arbetsstycket vid svetshuvudet
på det sättet, att just den delen av fogen, där
svetsningen pågår, ligger vågrätt eller i en viss vinkel
i förhållande till elektroden. En sådan lutning kan
vara av betydelse såväl för kvaliteten som för
utseendet på svetsen. I de flesta fall kombineras
lutnings- och styrningsanordningarna med varandra.
Exempelvis kan automatvagnen vid större
arbetsstycken gå på en styrskena liggande på arbetsstycket
och i ett visst ögonblick bringa styrskenan att luta.
Automaten kan också gå på en särskild bana och
arbetsstycket i ett visst moment försättas i
vridningsrörelse. I det senare fallet uppträda i regel ganska
stora besvärligheter, då vridningsaxeln för lutningen
alltid måste ligga genom svetsstället, vilket ju alltid
undergår en successiv förflyttning. Om ej
svetsstället ligger på vridningsaxeln, inträffa vissa
förskjutningar, som influera på avståndet mellan
elektrodspetsen och arbetsstycket och även förorsaka
olikformighet i svetshastigheten.
Om arbetsstycket icke är alltför stort, låter man
automaten stå stilla och förflyttar arbetsstycket ge-
Fig. 25. Anordning för automatsvetsning av långsträckta
föremål, såsom rör etc.
