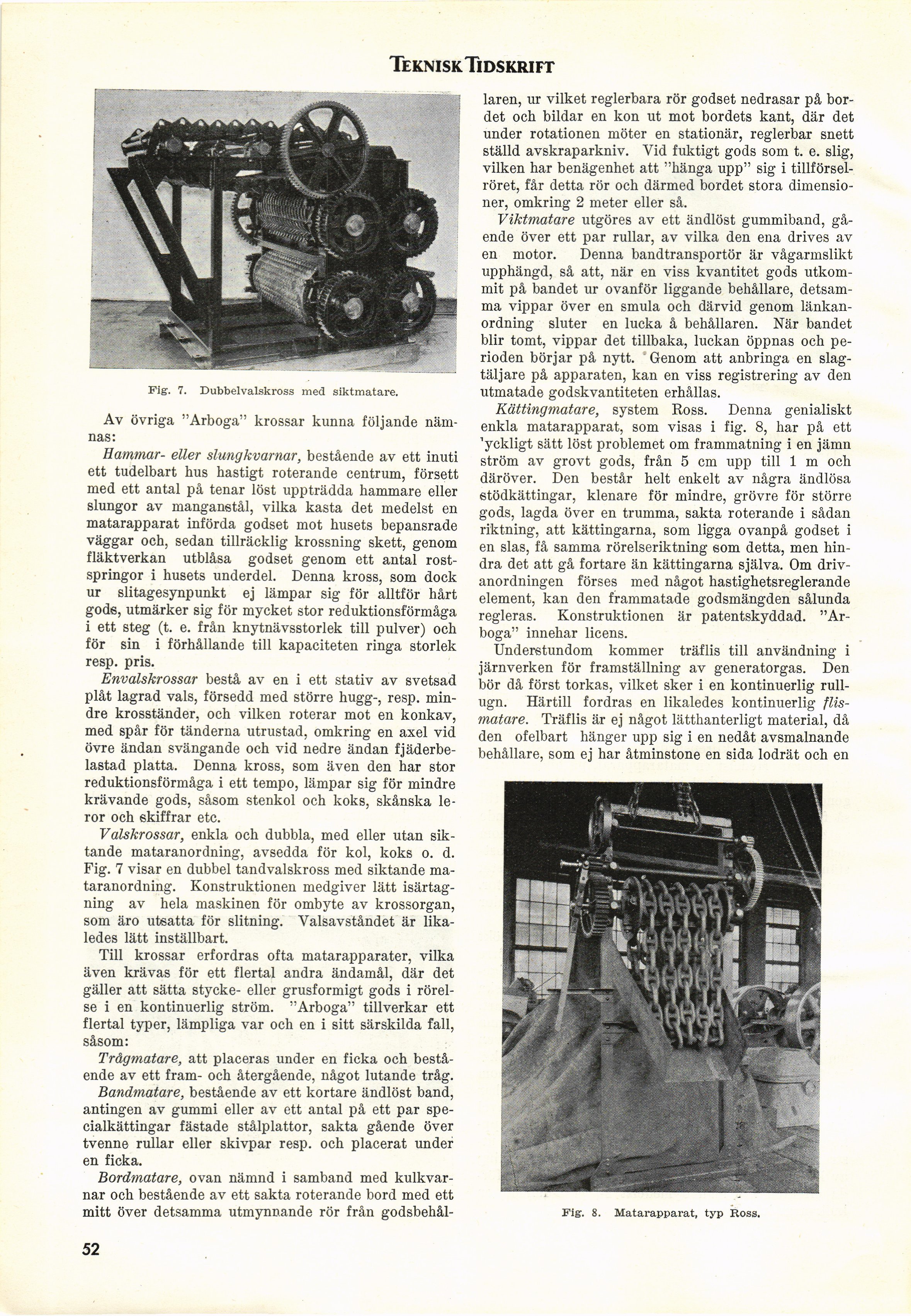

Teknisk Tidskrift
Fig. 7. Dubbelvalskross med siktmatare.
Av övriga "Arboga" krossar kunna följande
nämnas:
Hammar- eller slungkvarnar, bestående av ett inuti
ett tudelbart hus hastigt roterande centrum, försett
med ett antal på tenar löst uppträdda hammare eller
slungor av manganstål, vilka kasta det medelst en
matarapparat införda godset mot husets bepansrade
väggar och, sedan tillräcklig krossning skett, genom
fläktverkan utblåsa godset genom ett antal
rostspringor i husets underdel. Denna kross, som dock
ur slitagesynpunkt ej lämpar sig för alltför hårt
gode, utmärker sig för mycket stor reduktionsförmåga
i ett steg (t. e. från knytnävsstorlek till pulver) och
för sin i förhållande till kapaciteten ringa storlek
resp. pris.
Envalskrossar bestå av en i ett stativ av svetsad
plåt lagrad vals, försedd med större hugg-, resp.
mindre krosständer, och vilken roterar mot en konkav,
med spår för tänderna utrustad, omkring en axel vid
övre ändan svängande och vid nedre ändan
fjäderbelastad platta. Denna kross, som även den har stor
reduktionsförmåga i ett tempo, lämpar sig för mindre
krävande gods, såsom stenkol och koks, skånska
leror och skiffrar etc.
Valskrossar, enkla och dubbla, med eller utan
siktande mataranordning, avsedda för kol, koks o. d.
Fig. 7 visar en dubbel tandvalskross med siktande
mataranordning. Konstruktionen medgiver lätt
isärtagning av hela maskinen för ombyte av krossorgan,
som äro utsatta för slitning. Valsavståndet är
likaledes lätt inställbart.
Till krossar erfordras ofta matarapparater, vilka
även krävas för ett flertal andra ändamål, där det
gäller att sätta stycke- eller grusformigt gods i
rörelse i en kontinuerlig ström. "Arboga" tillverkar ett
flertal typer, lämpliga var och en i sitt särskilda fall,
såsom:
Trågmatare, att placeras under en ficka och
bestående av ett fram- och återgående, något lutande tråg.
Bandmatare, bestående av ett kortare ändlöst band,
antingen av gummi eller av ett antal på ett par
spe-cialkättingar fästade stålplattor, sakta gående över
tvenne rullar eller skivpar resp. och placerat under
en ficka.
Bordmatare, ovan nämnd i samband med
kulkvarnar och bestående av ett sakta roterande bord med ett
mitt över detsamma utmynnande rör från godsbehål-
laren, ur vilket reglerbara rör godset nedrasar på
bordet och bildar en kon ut mot bordets kant, där det
under rotationen möter en stationär, reglerbar snett
ställd avskraparkniv. Vid fuktigt gods som t. e. slig,
vilken har benägenhet att "hänga upp" sig i
tillförselröret, får detta rör och därmed bordet stora
dimensioner, omkring 2 meter eller så.
Viktmatare utgöres av ett ändlöst gummiband,
gående över ett par rullar, av vilka den ena drives av
en motor. Denna bandtransportör är vågarmslikt
upphängd, så att, när en viss kvantitet gods
utkommit på bandet ur ovanför liggande behållare,
detsamma vippar över en smula och därvid genom
länkanordning sluter en lucka å behållaren. När bandet
blir tomt, vippar det tillbaka, luckan öppnas och
perioden börjar på nytt. Genom att anbringa en
slagtäljare på apparaten, kan en viss registrering av den
utmatade godskvantiteten erhållas.
Kätting mat are, system Ross. Denna genialiskt
enkla matarapparat, som visas i fig. 8, har på ett
’yckligt sätt löst problemet om frammatning i en jämn
ström av grovt gods, från 5 cm upp till 1 m och
däröver. Den består helt enkelt av några ändlösa
stödkättingar, klenare för mindre, grövre för större
gods, lagda över en trumma, sakta roterande i sådan
riktning, att kättingarna, som ligga ovanpå godset i
en sias, få samma rörelseriktning som detta, men
hindra det att gå fortare än kättingarna själva. Om
drivanordningen förses med något hastighetsreglerande
element, kan den frammatade godsmängden sålunda
regleras. Konstruktionen är patentskyddad.
"Arboga" innehar licens.
Understundom kommer träflis till användning i
järnverken för framställning av generatorgas. Den
bör då först torkas, vilket sker i en kontinuerlig
rullugn. Härtill fordras en likaledes kontinuerlig
flis-matare. Träflis är ej något lätthanterligt material, då
den ofelbart hänger upp sig i en nedåt avsmalnande
behållare, som ej har åtminstone en sida lodrät och en
Fig. 8. Matarapparat, typ Ross.
52
