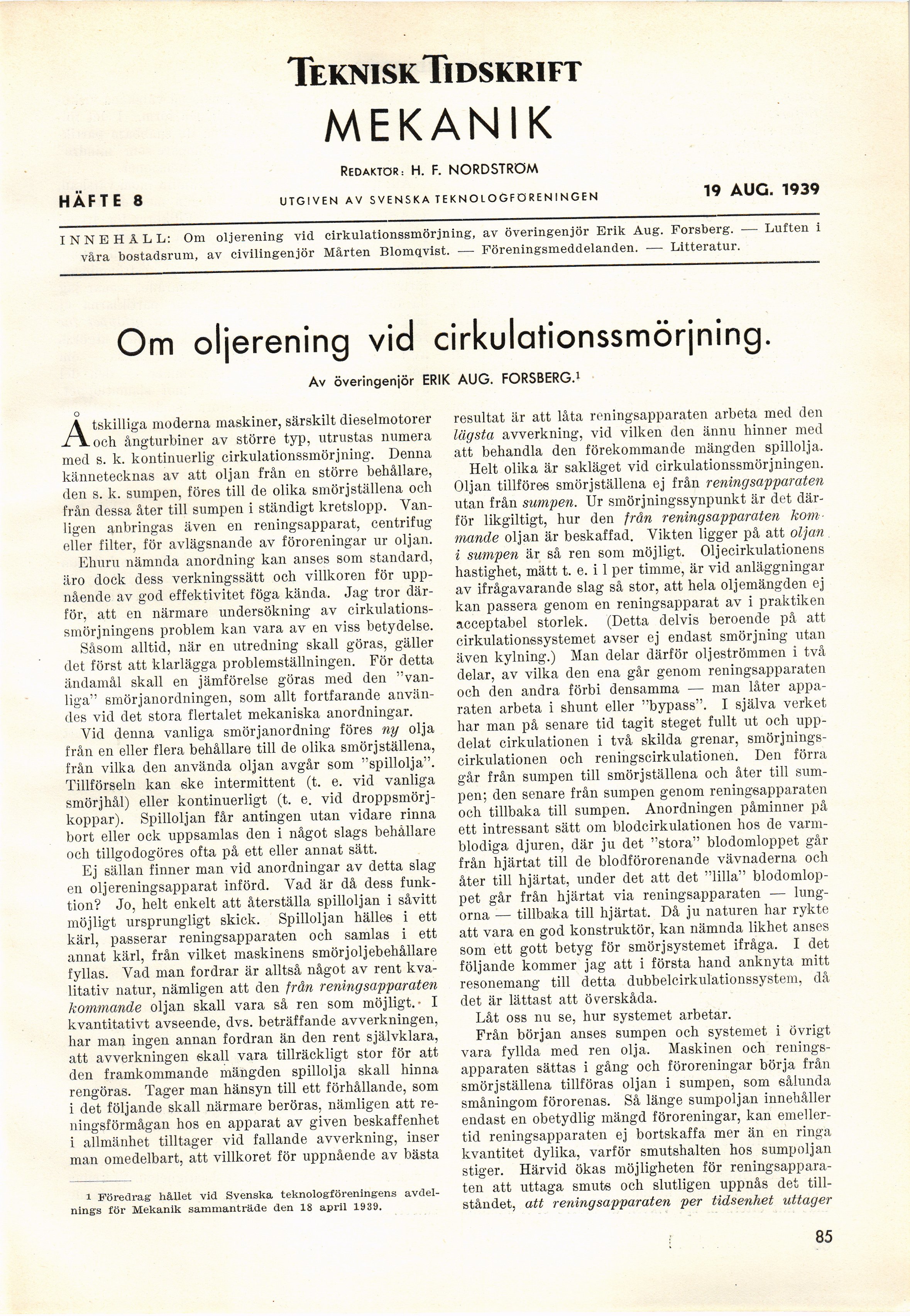

TekniskTidskrift
MEKANIK
Redaktör : H. F. NORDSTRÖM
HÄFTE 8 utgiven av svenska teknologföreningen 19 AUG. 1939
INNEHÅLL: Om oljerening vid cirkulationssmörjning, av överingenjör Erik Aug. Forsberg. •—• Luften i
våra bostadsrum, av civilingenjör Mårten Blomqvist. ■— Föreningsmeddelanden. — Litteratur.
Om oljerening vid cirkulationssmörjning.
Av överingeniör ERIK AUG. FORSBERG.1
0
Åtskilliga moderna maskiner, särskilt dieselmotorer
och ångturbiner av större typ, utrustas numera
med s. k. kontinuerlig cirkulationssmörjning. Denna
kännetecknas av att oljan från en större behållare,
den s. k. sumpen, föres till de olika smörjställena och
från dessa åter till sumpen i ständigt kretslopp.
Vanligen anbringas även en reningsapparat, centrifug
eller filter, för avlägsnande av föroreningar ur oljan.
Ehuru nämnda anordning kan anses som standard,
äro dock dess verkningssätt och villkoren för
uppnående av god effektivitet föga kända. Jag tror
därför, att en närmare undersökning av
cirkulationssmörj ningens problem kan vara av en viss betydelse.
Såsom alltid, när en utredning skall göras, gäller
det först att klarlägga problemställningen. För detta
ändamål skall en jämförelse göras med den
"vanliga" smörjanordningen, som allt fortfarande
användes vid det stora flertalet mekaniska anordningar.
Vid denna vanliga smörjanordning föres ny olja
från en eller flera behållare till de olika smörj ställena,
från vilka den använda oljan avgår som "spillolja".
Tillförseln kan ske intermittent (t. e. vid vanliga
smörjhål) eller kontinuerligt (t. e. vid
droppsmörj-koppar). Spilloljan får antingen utan vidare rinna
bort eller ock uppsamlas den i något slags behållare
och tillgodogöres ofta på ett eller annat sätt.
Ej sällan finner man vid anordningar av detta slag
en oljereningsapparat införd. Vad är då dess
funktion? Jo, helt enkelt att återställa spilloljan i såvitt
möjligt ursprungligt skick. Spilloljan hälles i ett
kärl, passerar reningsapparaten och samlas i ett
annat kärl, från vilket maskinens smörjoljebehållare
fyllas. Yad mail fordrar är alltså något av rent
kvalitativ natur, nämligen att den från reningsapparaten
kommande oljan skall vara så ren som möjligt.- I
kvantitativt avseende, dvs. beträffande avverkningen,
har man ingen annan fordran än den rent självklara,
att avverkningen skall vara tillräckligt stor för att
den framkommande mängden spillolja skall hinna
rengöras. Tager man hänsyn till ett förhållande, som
i det följande skall närmare beröras, nämligen att
reningsförmågan hos en apparat av given beskaffenhet
i allmänhet tilltager vid fallande avverkning, inser
man omedelbart, att villkoret för uppnående av bästa
1 Föredrag’ hållet vid Svenska teknologföreningens
avdelnings för Mekanik sammanträde den 18 april 1939.
resultat är att låta reningsapparaten arbeta med den
lägsta avverkning, vid vilken den ännu hinner med
att behandla den förekommande mängden spillolja.
Helt olika är sakläget vid cirkulationssmörjningen.
Oljan tillföres smörjställena ej från reningsapparaten
utan från sumpen. Ur smörjningssynpunkt är det
därför likgiltigt, hur den från reningsapparaten
kommande oljan är beskaffad. Vikten ligger på att oljan
i sumpen är så ren som möjligt. Oljecirkulationens
hastighet, mätt t. e. i 1 per timme, är vid anläggningar
av ifrågavarande slag så stor, att hela oljemängden ej
kan passera genom en reningsapparat av i praktiken
acceptabel storlek. (Detta delvis beroende på att
cirkulationssystemet avser ej endast smörjning utan
även kylning.) Man delar därför oljeströmmen i två
delar, av vilka den ena går genom reningsapparaten
och den andra förbi densamma — man låter
apparaten arbeta i shunt eller "bypass". I själva verket
har man på senare tid tagit steget fullt ut och
uppdelat cirkulationen i två skilda grenar, smörj
nings-cirkulationen och reningscirkulationen. Den förra
går från sumpen till smörjställena och åter till
sumpen; den senare från sumpen genom reningsapparaten
och tillbaka till sumpen. Anordningen påminner på
ett intressant sätt om blodcirkulationen hos de
varmblodiga djuren, där ju det "stora" blodomloppet går
från hjärtat till de blodförorenande vävnaderna och
åter till hjärtat, under det att det "lilla"
blodomloppet går från hjärtat via reningsapparaten —
lungorna — tillbaka till hjärtat. Då ju naturen har rykte
att vara en god konstruktör, kan nämnda likhet anses
som ett gott betyg för smörjsystemet ifråga. I det
följande kommer jag att i första hand anknyta mitt
resonemang till detta dubbelcirkulationssystein, då
det är lättast att överskåda.
Låt oss nu se, hur systemet arbetar.
Från början anses sumpen och systemet i övrigt
vara fyllda med ren olja. Maskinen och
reningsapparaten sättas i gång och föroreningar börja från
smörjställena tillföras oljan i sumpen, som sålunda
småningom förorenas. Så länge sumpoljan innehåller
endast en obetydlig mängd föroreningar, kan
emellertid reningsapparaten ej bortskaffa mer än en ringa
kvantitet dylika, varför smutshalten hos sumpoljan
stiger. Härvid ökas möjligheten för
reningsapparaten att uttaga smuts och slutligen uppnås det
tillståndet, att reningsapparaten per tidsenhet uttager
85
