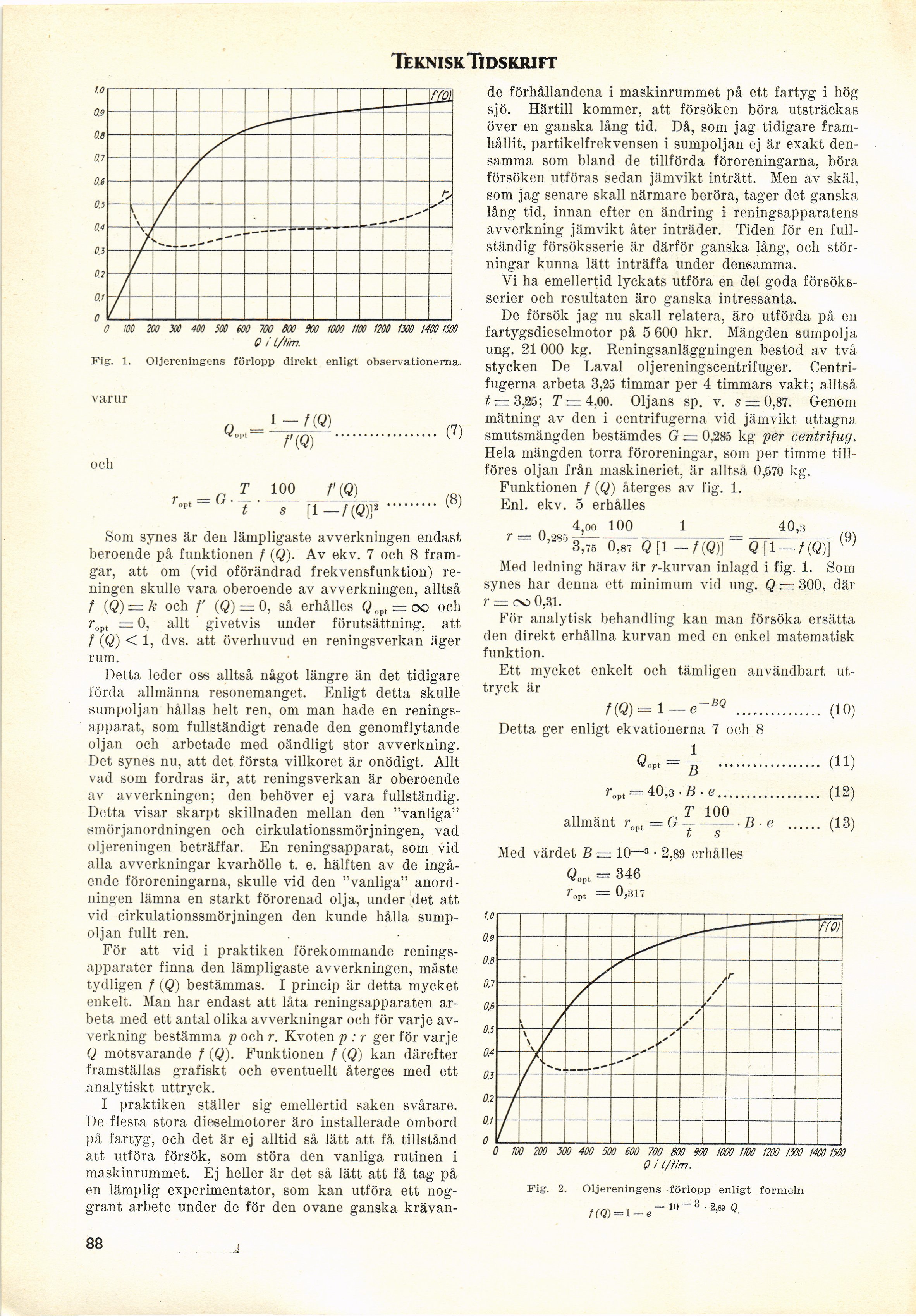

Teknisk Tidskri ft
Fig. 1. Oljereningens förlopp direkt enligt observationerna.
varur
och
Qopt-—
f(Q)
f’(Q)
f opt = G
T
T
100
†’ (Q)
ti -tm*
(?)
(8)
Som synes är den lämpligaste avverkningen endast
beroende på funktionen † (Q). Av ekv. 7 och 8
framgår, att om (vid oförändrad frekvensfunktion)
reningen skulle vara oberoende av avverkningen, alltså
/ (Q) = k och f (Q) = 0, så erhålles <3„pt = oo och
ropt = 0, allt givetvis under förutsättning, att
/ (Q) < 1, dvs. att överhuvud en reningsverkan äger
rum.
Detta leder oss alltså något längre än det tidigare
förda allmänna resonemanget. Enligt detta skulle
sumpoljan hållas helt ren, om man hade en
renings-apparat, som fullständigt renade den genomflytande
oljan och arbetade med oändligt stor avverkning.
Det synes nu, att det första villkoret är onödigt. Allt
vad som fordras är, att reningsverkan är oberoende
av avverkningen; den behöver ej vara fullständig.
Detta visar skarpt skillnaden mellan den "vanliga"
smörjanordningen och cirkulationssmörjningen, vad
oljereningen beträffar. En reningsapparat, som vid
alla avverkningar kvarhölle t. e. hälften av de
ingående föroreningarna, skulle vid den "vanliga"
anordningen lämna en starkt förorenad olja, under det att
vid cirkulationssmörjningen den kunde hålla
sumpoljan fullt ren.
För att vid i praktiken förekommande
reningsapparater finna den lämpligaste avverkningen, måste
tydligen / (Q) bestämmas. I princip är detta mycket
enkelt. Man har endast att låta reningsapparaten
arbeta med ett antal olika avverkningar och för varje
avverkning bestämma p och r. Kvoten p : r ger för varje
Q motsvarande † (Q). Funktionen † (Q) kan därefter
framställas grafiskt och eventuellt återges med ett
analytiskt uttryck.
I praktiken ställer sig emellertid saken svårare.
De flesta stora dieselmotorer äro installerade ombord
på fartyg, och det är ej alltid så lätt att få tillstånd
att utföra försök, som störa den vanliga rutinen i
maskinrummet. Ej heller är det så lätt att få tag på
en lämplig experimentator, som kan utföra ett
noggrant arbete under de för den ovane ganska krävan-
de förhållandena i maskinrummet på ett fartyg i hög
sjö. Härtill kommer, att försöken böra utsträckas
över en ganska lång tid. Då, som jag tidigare
framhållit, partikelfrekvensen i sumpoljan ej är exakt
densamma som bland de tillförda föroreningarna, böra
försöken utföras sedan jämvikt inträtt, Men av skäl,
som jag senare skall närmare beröra, tager det ganska
lång tid, innan efter en ändring i reningsapparatens
avverkning jämvikt åter inträder. Tiden för en
fullständig försöksserie är därför ganska lång, och
störningar kunna lätt inträffa under densamma.
Vi ha emellertid lyckats utföra en del goda
försöksserier och resultaten äro ganska intressanta.
De försök jag nu skall relatera, äro utförda på en
fartygsdieselmotor på 5 600 hkr. Mängden sumpolja
ung. 21 000 kg. Reningsanläggningen bestod av två
stycken De Laval oljereningscentrifuger.
Centri-fugerna arbeta 3,25 timmar per 4 timmars vakt; alltså
^ = 3,35; T = 4,00. Oljans sp. v. s = 0,87. Genom
mätning av den i centrifugerna vid jämvikt uttagna
smutsmängden bestämdes G = 0,285 kg per centrifuy.
Hela mängden torra föroreningar, som per timme
tillföres oljan från maskineriet, är alltså 0,570 kg.
Funktionen f (Q) återges av fig. 1.
Enl. ekv. 5 erhålles
„ 4,oo 100
r = 0,285 ;
3,75 0,87 Q [1 -/(<?)] Q[l — f(Q)]
Med ledning härav är r-kurvan inlagd i fig. 1. Som
synes har denna ett minimum vid ung. Q = 300, där
r — co 0,31.
För analytisk behandling kan man försöka ersätta
den direkt erhållna kurvan med en enkel matematisk
funktion.
Ett mycket enkelt och tämligen användbart
uttryck är
f(Q)= l — e~BQ ...
Detta ger enligt ekvationerna 7 och
Q opt
(10)
’ opt
B ’
= 40,s B-e.
allmänt r„nt = G ? -Be
opt t s
Med värdet B = 10—3 • 2,89 erhålles
Qo p, = 346
(11)
(12)
(13)
’ opt
= 0,317
Fig. 2. Oljereningens förlopp enligt formeln
/r0) = i-.""»"»
88
