Teknisk Tidskri ft
■ 6 a 10 is
lusten Apr = i i ett rörelement med motståndstalet
£=1 med en avläsningslinje (7)—(9)—(11) jämte
beräkningen av tillhörande effektförlust 2Vj = 1 med
en avläsningslinje (3)—(6)—(11).
Då flera avläsningslinjer successivt skola fixeras,
måste de givetvis tydligt inritas på nomogrambladet.
För varje genomräknat fall förbrukas härigenom ett
blad, vilket vid behov kan förvaras för att
dokumentera beräkningen.8 Viktigt är att omedelbart efter
uppdragandet av varje avläsningslinje med ledning
av avläsningsschemat genom cirklar (såsom i fig. 2
och 3) eller på annat sätt tydligt utmärka de med
linjen fixerade avläsningspunkterna så att
förväxlingar med de punkter undvikas, där linjen skär
ovidkommande skalor.
Man kan lämpligen börja med att utmärka de för
fallet i fråga givna kvantiteterna på resp. skallinjer.
Av avläsningsschemat ser man därefter, vilka
avläsningslinjer som fixeras av de givna punkterna. Dessa
linjer uppritas, varigenom punkter på andra skalor
fixeras, varefter man kan successivt fortsätta, tills
man nått fram till de sökta värdena. Om man blir
villrådig bör man söka ledning av anvisningen mellan
skalorna (2) och (3). Då beräkningen är färdig har
på varje i användning tagen skala endast den punkt
utmärkts, vilken angiver det för fallet ifråga gällande
värdet.

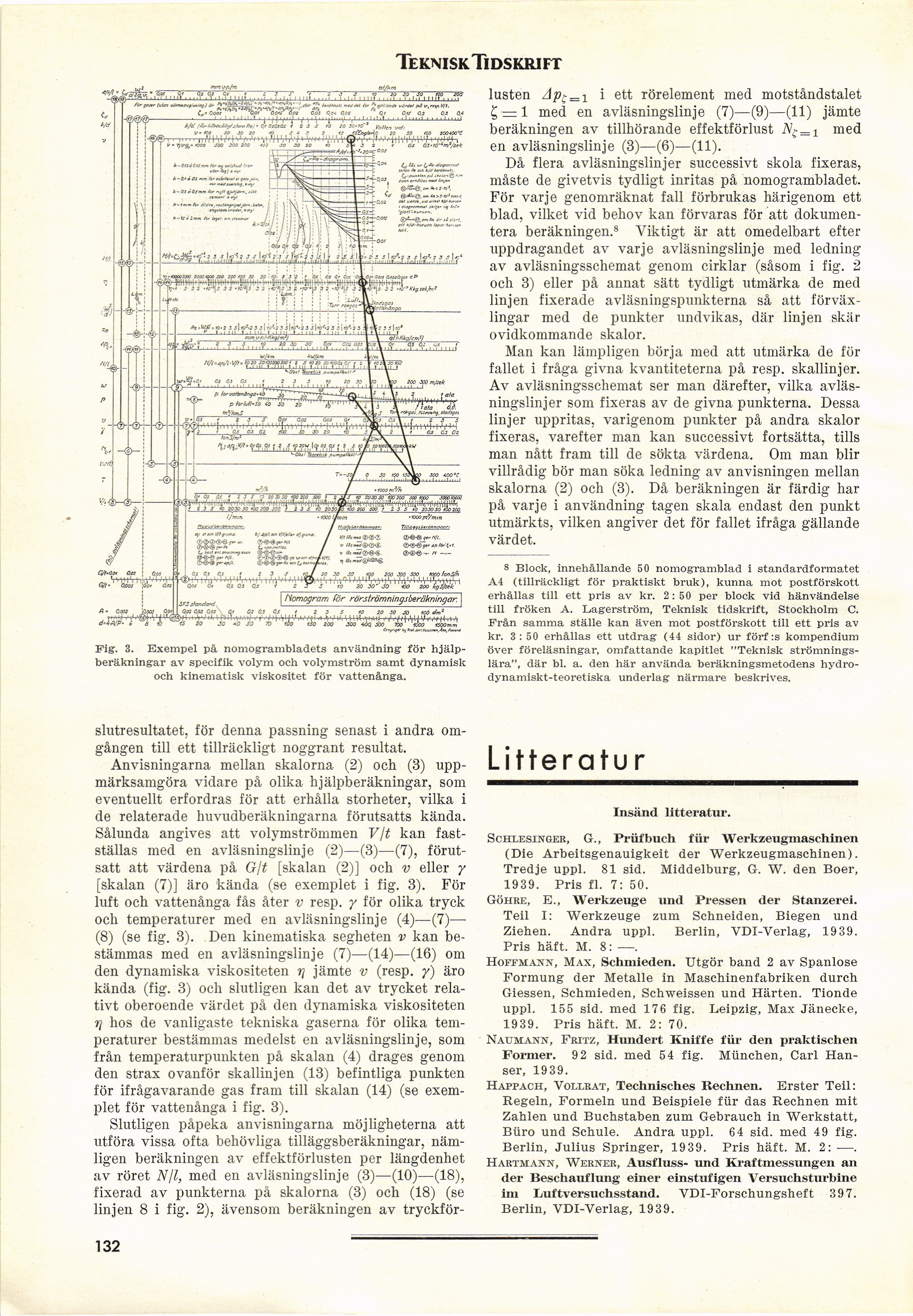

Fig. 3. Exempel på nomogrambladets användning för
hjälp-beräkningar av specifik volym och volymström samt dynamisk
och kinematisk viskositet för vattenånga.
8 Block, innehållande 50 nomogramblad i standardformatet
A4 (tillräckligt för praktiskt bruk), kunna mot postförskott
erhållas till ett pris av kr. 2:50 per block vid hänvändelse
till fröken A. Lagerström, Teknisk tidskrift, Stockholm C.
Från samma ställe kan även mot postförskott till ett pris av
kr. 3 : 50 erhållas ett utdrag (44 sidor) ur förf :s kompendium
över föreläsningar, omfattande kapitlet "Teknisk
strömningslära", där bl. a. den här använda beräkningsmetodens
hydro-dynamiskt-teoretiska underlag närmare beskrives.
slutresultatet, för denna passning senast i andra
omgången till ett tillräckligt noggrant resultat.
Anvisningarna mellan skalorna (2) och (3)
upp-märksamgöra vidare på olika hjälpberäkningar, som
eventuellt erfordras för att erhålla storheter, vilka i
de relaterade huvudberäkningarna förutsatts kända.
Sålunda angives att volymströmmen V/t kan
fastställas med en avläsningslinje (2)—(3)—(7),
förutsatt att värdena på G It [skalan (2)] och v eller 7
[skalan (7)] äro kända (se exemplet i fig. 3). För
luft och vattenånga fås åter v resp. 7 för olika tryck
och temperaturer med en avläsningslinje (4)—(7)—
(8) (se fig. 3). Den kinematiska segheten v kan
bestämmas med en avläsningslinje (7)—(14)—(16) 0111
den dynamiska viskositeten r\ jämte v (resp. 7) äro
kända (fig. 3) och slutligen kan det av trycket
relativt oberoende värdet på den dynamiska viskositeten
t) hos de vanligaste tekniska gaserna för olika
temperaturer bestämmas medelst en avläsningslinje, som
från temperaturpunkten på skalan (4) drages genom
den strax ovanför skallinjen (13) befintliga punkten
för ifrågavarande gas fram till skalan (14) (se
exemplet för vattenånga i fig. 3).
Slutligen påpeka anvisningarna möjligheterna att
utföra vissa ofta behövliga tilläggsberäkningar,
nämligen beräkningen av effektförlusten per längdenhet
av röret Njl, med en avläsningslinje (3)—(10)—(18),
fixerad av punkterna på skalorna (3) och (18) (se
linjen 8 i fig. 2), ävensom beräkningen av tryckför-
Litteratur
Insänd litteratur.
ScHXESiNGER, G., Prüfbuch für Werkzeiigmaschinen
(Die Arbeitsgenauigkeit der Werkzeugmaschinen).
Tredje uppl. 81 sid. Middelburg, G. W. den Boer,
1939. Pris fi. 7: 50.
Göhre, E., Werkzeuge und Pressen der Stanzerei.
Teil I: Werkzeuge zum Schneiden, Biegen und
Ziehen. Andra uppl. Berlin, VDI-Verlag, 19 39.
Pris häft. M. 8: —.
Hoffmann, Max, Schmieden. Utgör band 2 av Spanlose
Pormung der Metalle in Maschinenfabriken durch
Giessen, Schmieden, Schweissen und Härten. Tionde
uppl. 155 sid. med 176 fig. Leipzig, Max Jänecke,
1939. Pris häft. M. 2: 70.
Naumann, Fritz, Hundert Kniffe für den praktischen
Former. 92 sid. med 54 fig. München, Carl
Han-ser, 1939.
Happach, Vollkat, Technisches Rechnen. Erster Teil:
Regeln, Formeln und Beispiele für das Rechnen mit
Zahlen und Buchstaben zum Gebrauch in Werkstatt,
Büro und Schule. Andra uppl. 64 sid. med 49 fig.
Berlin, Julius Springer, 1939. Pris häft. M. 2:—.
Hartmann, Werner, Ausfluss- und Kraftmessungen an
der Beschaufluiig einer einstufigen Versuchsturblne
ini Luftversuchsstand. VDI-Forschungsheft 397.
Berlin, VDI-Verlag, 1939.
