Teknisk Tidskri ft

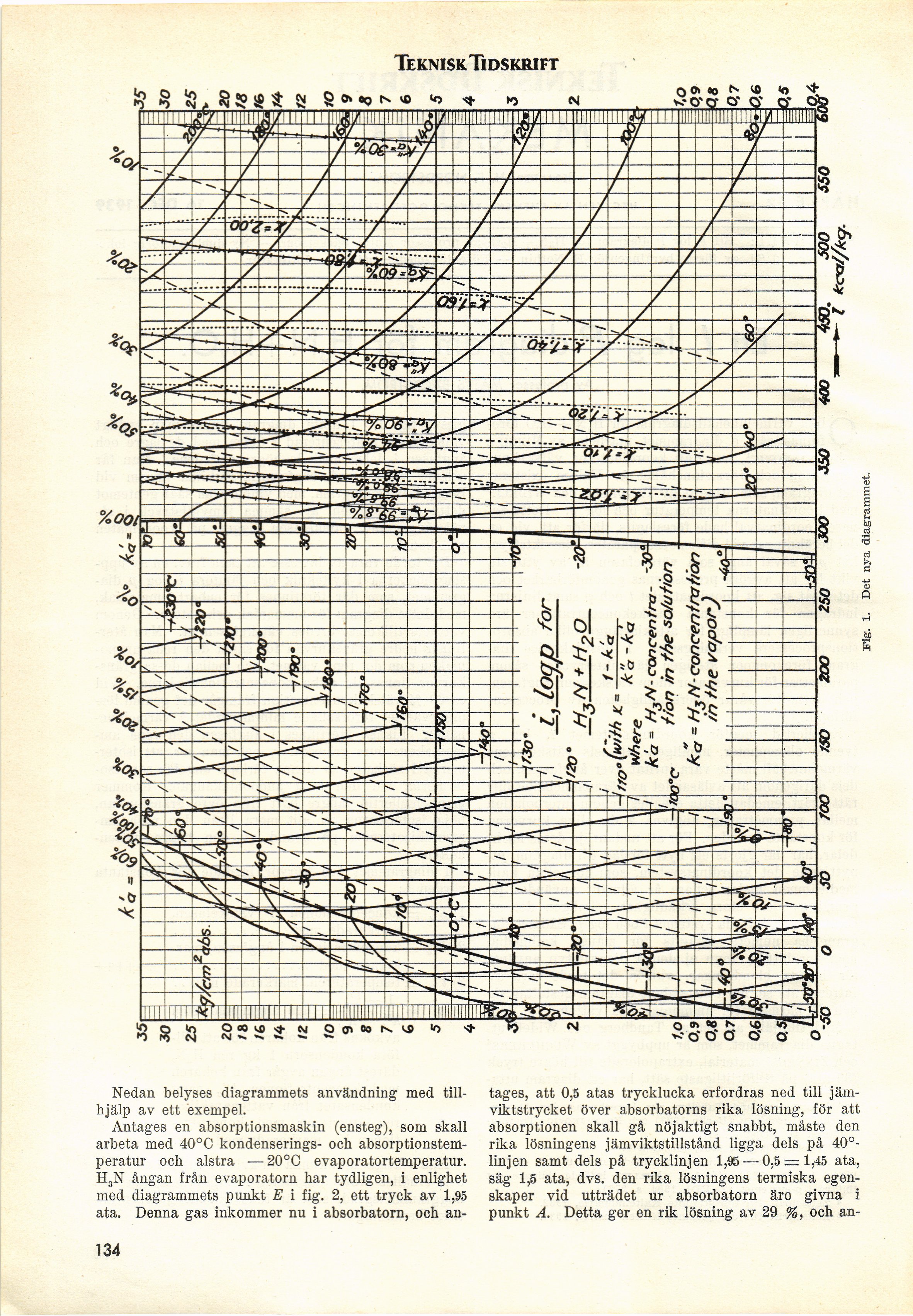

Nedan belyses diagrammets användning med
tillhjälp av ett exempel.
Antages en absorptionsmaskin (ensteg), som skall
arbeta med 40°C kondenserings- och
absorptionstem-peratur och alstra —20°C evaporatortemperatur.
HSN ångan från evaporatorn har tydligen, i enlighet
med diagrammets punkt E i fig. 2, ett tryck av 1,95
ata. Denna gas inkommer nu i absorbatorn, och an-
tages, att 0,5 atas trycklucka erfordras ned till
jämviktstrycket över absorbatorns rika lösning, för att
absorptionen skall gå nöjaktigt snabbt, måste den
rika lösningens jämviktstillstånd ligga dels på
40°-linjen samt dels på trycklinjen 1,95 — 0,5 =1,45 ata,
säg 1,5 ata, dvs. den rika lösningens termiska
egenskaper vid utträdet ur absorbatorn äro givna i
punkt A. Detta ger en rik lösning av 29 %, och an-
134
