TekniskTidskrift
–———...........Årets märkligaste leveranser äro utan
tvivel de eleganta passagerarfartygen
"Transilvania" och "BasaraMa", båda av
samma storlek och typ. En utförlig
beskrivning med arrangemangsritning och
maskinrumsarrangemang till M/S
"Transilvania" var införd i Skepps b. 1938,
aug.-häftet, sid. 67.
Betr. de båda lika fruktmotorskeppen
"Barfleur" och "Maui~ienne" framgår av
den här reproducerade
arrangemangsritningen en sak, som kan vara av intresse
att observera, nämligen att luckorna till
lastrummen nr 1, 2 och 4 äro avsevärt
längre (4’—6", 4’—6" resp. 9’—0") på
huvuddäcket än på övre däcket, medan luckornas bredder
äro lika stora på båda däcken. Ändamålet är tydligen
att underlätta lastningen och lossningen i rummen under
huvuddäcket.
SE AH CM
KATCMI

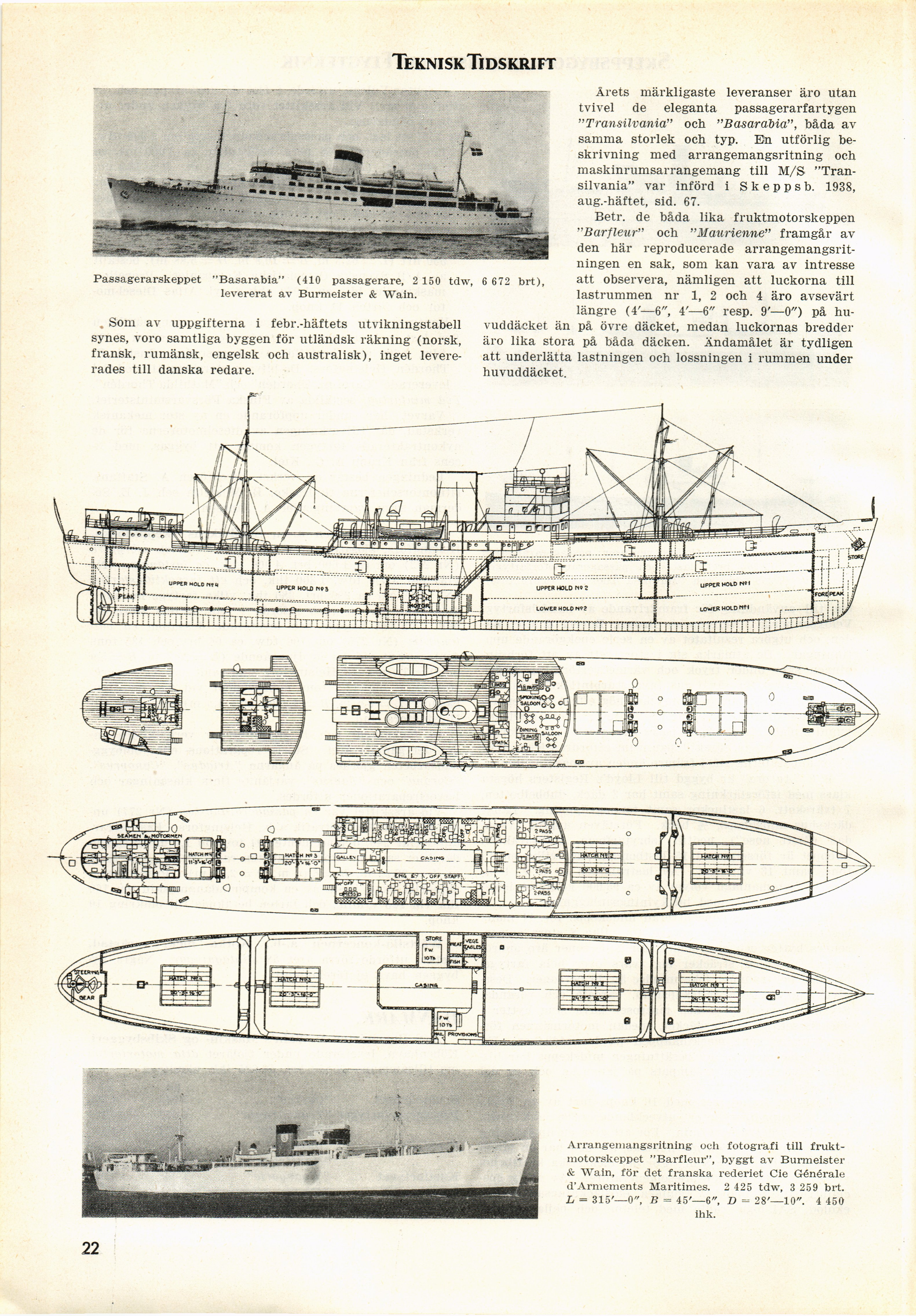

Arrangeniangsritning ocli fotografi till
frukt-motorskeppet "Barfleur", byggt av Burmeister
& Wain, för det franska rederiet Cie Générale
d’Armements Maritimes. 2 425 tdw, 3 259 brt.
L = 315’—0", B = 45’—6", D = 28’—10". 4 450
ihk.
22
Passagerarskeppet "Basarabia" (410 passagerare, 2 150 tdw, 6 672 brt),
levererat av Burmeister & Wain.
. Som av uppgifterna i febr.-häftets utvikningstabell
synes, voro samtliga byggen för utländsk räkning (norsk,
fransk, rumänsk, engelsk och australisk), inget
levererades till danska redare.
