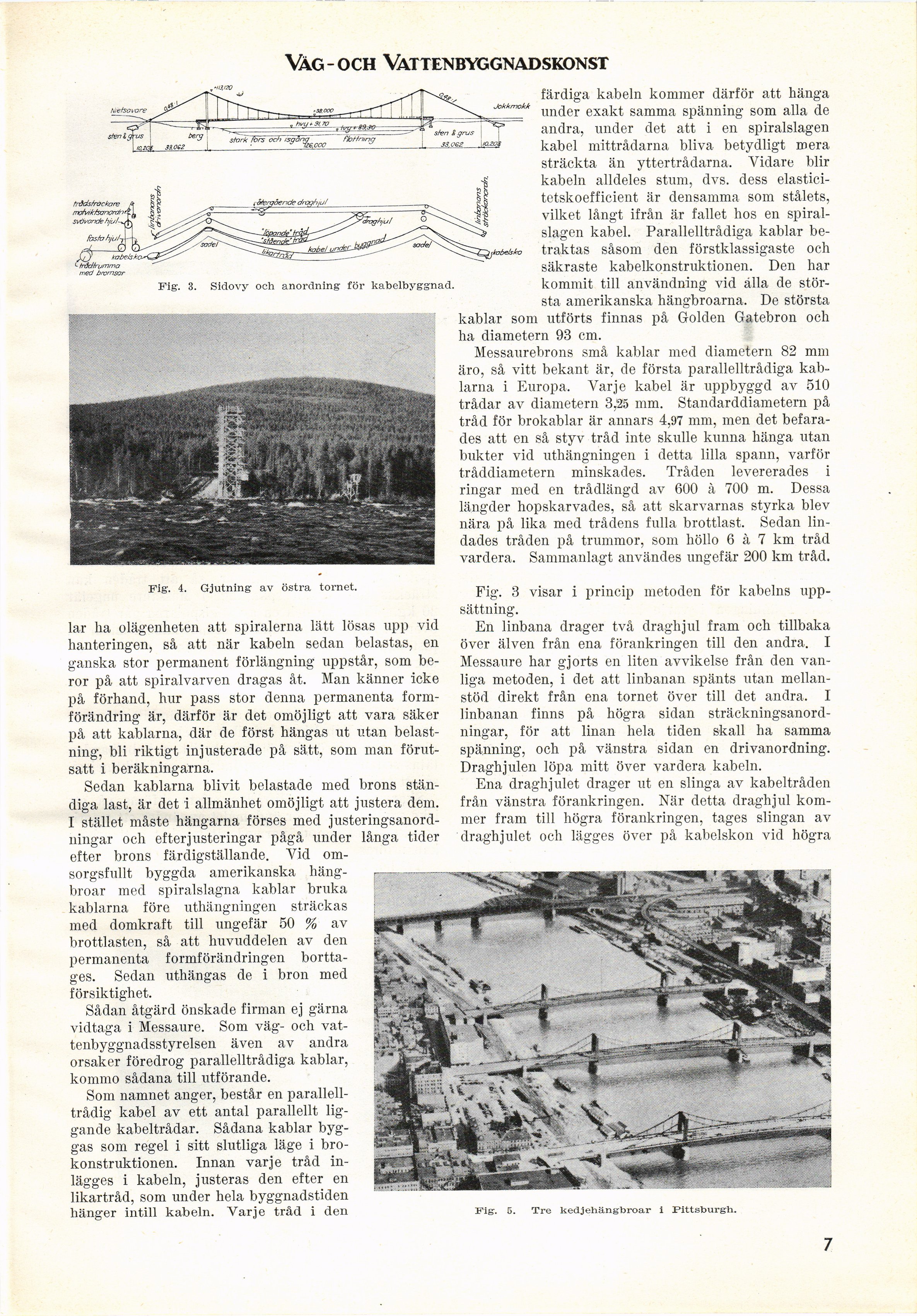

Vag -och Vattenbyggnadskonst
Fig. 3. Sidovy och anordning för kabelbyggnad.
färdiga kabeln kommer därför att hänga
under exakt samma spänning som alla de
andra, under det att i en spiralslagen
kabel mittrådarna bliva betydligt mera
sträckta än yttertrådarna. Vidare blir
kabeln alldeles stum, dvs. dess
elastici-tetskoefficient är densamma som stålets,
vilket långt ifrån är fallet hos en
spiralslagen kabel. Parallelltrådiga kablar
betraktas såsom den förstklassigaste och
säkraste kabelkonstruktionen. Den har
kommit till användning vid ålla de
största amerikanska hängbroarna. De största
kablar som utförts finnas på Golden Gatebron och
ha diametern 93 cm.
Messaurebrons små kablar med diametern 82 mm
äro, så vitt bekant är, de första parallelltrådiga
kablarna i Europa. Varje kabel är uppbyggd av 510
trådar av diametern 3,25 mm. Standarddiametern på
tråd för brokablar är annars 4,97 mm, men det
befarades att en så styv tråd inte skulle kunna hänga utan
bukter vid uthängningen i detta lilla spann, varför
tråddiametern minskades. Tråden levererades i
ringar med en trådlängd av 600 à 700 m. Dessa
längder hopskarvades, så att skarvarnas styrka blev
nära på lika med trådens fulla brottlast. Sedan
lindades tråden på trummor, som höllo 6 à 7 km tråd
vardera. Sammanlagt användes ungefär 200 km tråd.
Fig. 4. Gjutning av östra tornet.
lar ha olägenheten att spiralerna lätt lösas upp vid
hanteringen, så att när kabeln sedan belastas, en
ganska stor permanent förlängning uppstår, som
beror på att spiralvarven dragas åt. Man känner icke
på förhand, hur pass stor denna permanenta
formförändring är, därför är det omöjligt att vara säker
på att kablarna, där de först hängas ut utan
belastning, bli riktigt injusterade på sätt, som man
förutsatt i beräkningarna.
Sedan kablarna blivit belastade med brons
ständiga last, är det i allmänhet omöjligt att justera dem.
I stället måste hängarna förses med
justeringsanord-liingar och efter justeringar pågå under långa tider
efter brons färdigställande. Vid
omsorgsfullt byggda amerikanska
häng-broar med spiralslagna kablar bruka
kablarna före uthängningen sträckas
med domkraft till ungefär 50 % av
brottlasten, så att huvuddelen av den
permanenta formförändringen
borttages. Sedan uthängas de i bron med
försiktighet.
Sådan åtgärd önskade firman ej gärna
vidtaga i Messaure. Som väg- och
vattenbyggnadsstyrelsen även av andra
orsaker föredrog parallelltrådiga kablar,
kommo sådana till utförande.
Som namnet anger, består en
parallell-trådig kabel av ett antal parallellt
liggande kabeltrådar. Sådana kablar
byggas som regel i sitt slutliga läge i
brokonstruktionen. Innan varje tråd
inlägges i kabeln, justeras den efter en
likartråd, som under hela byggnadstiden
hänger intill kabeln. Varje tråd i den
Fig. 3 visar i princip metoden för kabelns
uppsättning.
En linbana drager två draghjul fram och tillbaka
över älven från ena förankringen till den andra. I
Messaure har gjorts en liten avvikelse från den
vanliga metoden, i det att linbanan spänts utan
mellanstöd direkt från ena tornet över till det andra. I
linbanan finns på högra sidan
sträckningsanordningar, för att linan hela tiden skall ha samma
spänning, och på vänstra sidan en drivanordning.
Draghjulen löpa mitt över vardera kabeln.
Ena draghjulet drager ut en slinga av kabeltråden
från vänstra förankringen. När detta draghjul
kommer fram till högra förankringen, tages slingan av
draghjulet och lägges över på kabclskon vid högra
Fig. 5. Tre kedjehängbroar i Pittsburgh.
7
