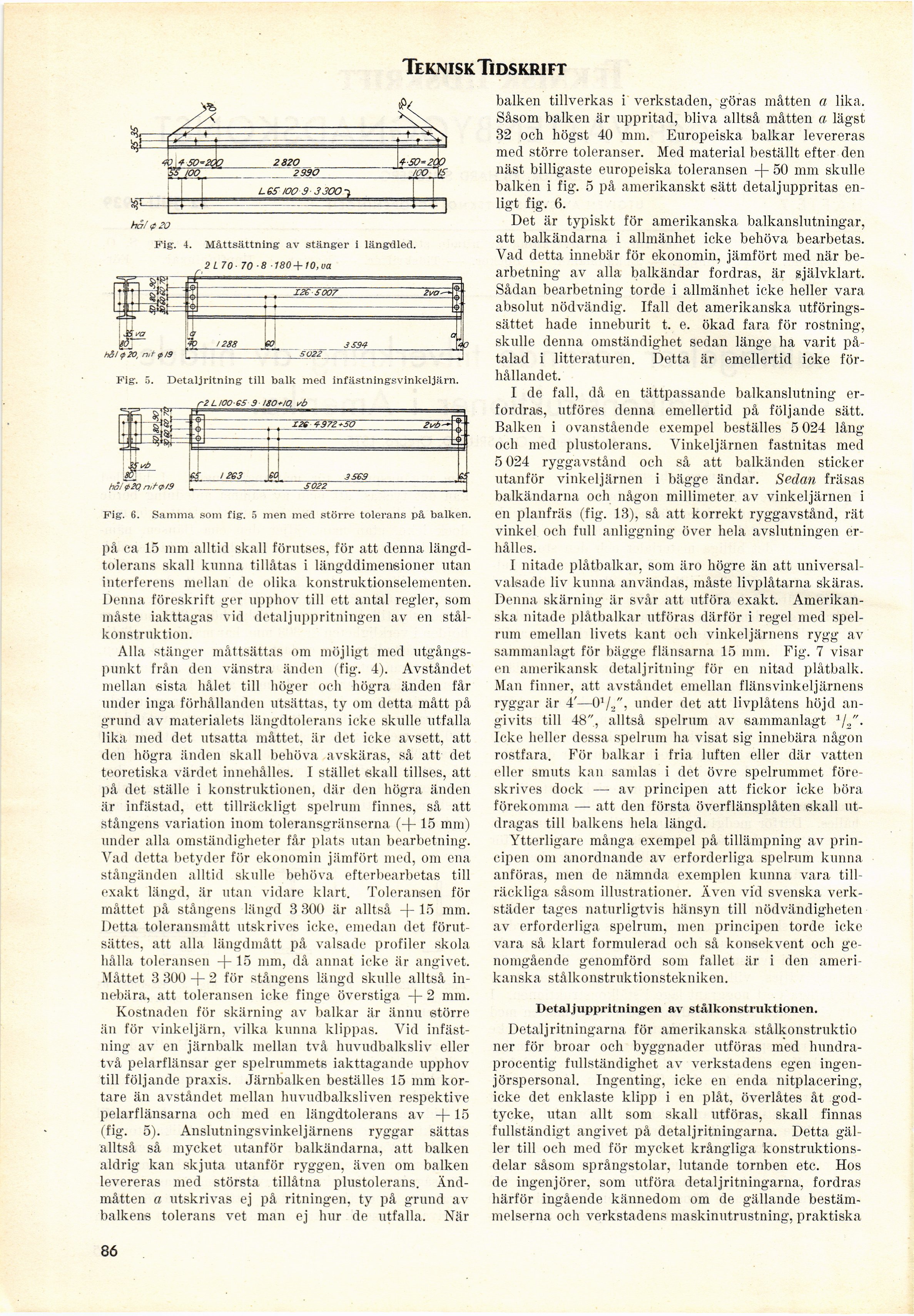

Teknisk. Tidskrift
2820
LGS100 9 33Q0~i
håf if 20
Fig. 4. Måttsättning av stänger i längdled.
21 70 70-8 -180+t0,ua
\ jSya
hö! <p20, mt p/9
Fig. 5. Detaljritning till balk med infästningsvinkeljärn.
rZLloo es 3 ItOHO, vb
\vt>
hå/ ‡2Q rnl-Q/9
Fig. 6. Samma som fig. 5 men med större tolerans på balken.
på ca 15 mm alltid skall förutses, för att denna
längdtolerans skall kunna tillåtas i längddimensioner utan
interferens mellan de olika konstruktionselementen.
Denna föreskrift ger upphov till ett antal regler, som
måste iakttagas vid detaljuppritningen av en
stålkonstruktion.
Alla stänger måttsättas om möjligt med
utgångspunkt från den vänstra änden (fig. 4). Avståndet
mellan sista hålet till höger och högra änden får
under inga förhållanden utsättas, ty om detta mått på
grund av materialets längdtolerans icke skulle utfalla
lika med det utsatta måttet, är det icke avsett, att
den högra änden skall behöva avskäras, så att det
teoretiska värdet innehålles. I stället skall tillses, att
på det ställe i konstruktionen, där den högra änden
är infästad, ett tillräckligt spelrum finnes, så att
stångens variation inom toleransgränserna (-{- 15 mm)
under alla omständigheter får plats utan bearbetning.
Yad detta betyder för ekonomin jämfört med, om ena
stångänden alltid skulle behöva efterbearbetas till
exakt längd, är utan vidare klart. Toleransen för
måttet på stångens längd 3 300 är alltså +15 mm.
Detta toleransmått utskrives icke, emedan det
förutsattes, att alla längdmått på valsade profiler skola
hålla toleransen + 15 mm, då annat icke är angivet.
Måttet 3 300 + 2 för stångens längd skulle alltså
innebära, att toleransen icke finge överstiga + 2 mm.
Kostnaden för skärning av balkar är ännu större
än för vinkeljärn, vilka kunna klippas. Vid
infästning av en järnbalk mellan två huvudbalksliv eller
två pelarflänsar ger spelrummets iakttagande upphov
till följande praxis. Järnbalken beställes 15 mm
kortare än avståndet mellan huvudbalksliven respektive
pelarflänsarna och med en längdtolerans av +15
(fig. 5). Anslutningsvinkeljärnens ryggar sättas
alltså så mycket utanför balkändarna, att balken
aldrig kan skjuta utanför ryggen, även om balken
levereras med största tillåtna plustolerans.
Änd-måtten a utskrivas ej på ritningen, ty på grund av
balkens tolerans vet man ej hur de utfalla. När
balken tillverkas i verkstaden, göras måtten a lika,
Såsom balken är uppritad, bliva alltså måtten a lägst
32 och högst 40 mm. Europeiska balkar levereras
med större toleranser. Med material beställt efter den
näst billigaste europeiska toleransen + 50 mm skulle
balken i fig. 5 på amerikanskt sätt detaljuppritas
enligt fig. 6.
Det är typiskt för amerikanska balkanslutningar,
att balkändarna i allmänhet icke behöva bearbetas.
Vad detta innebär för ekonomin, jämfört med när
bearbetning av alla. balkändar fordras, är självklart.
Sådan bearbetning torde i allmänhet icke heller vara
absolut nödvändig. Ifall det amerikanska
utförings-sättet hade inneburit t. e. ökad fara för röstning,
skulle denna omständighet sedan länge ha varit
påtalad i litteraturen. Detta är emellertid icke
förhållandet.
I de fall, då en tättpassande balkanslutning
erfordras, utföres denna emellertid på följande sätt.
Balken i ovanstående exempel beställes 5 024 lång
och med plustolerans. Vinkeljärnen fastnitas med
5 024 ryggavstånd och så att balkänden sticker
utanför vinkeljärnen i bägge ändar. Sedan fräsas
balkändarna och någon millimeter av vinkeljärnen i
en planfräs (fig. 13), så att korrekt ryggavstånd, rät
vinkel och full anliggning över hela avslutningen
erhålles.
I nitade plåtbalkar, som äro högre än att
universal-valsade liv kunna användas, måste livplåtarna skäras.
Denna skärning är svår att utföra exakt.
Amerikanska nitade plåtbalkar utföras därför i regel med
spelrum emellan livets kant och vinkeljärnens rygg av
sammanlagt för bägge flänsarna 15 mm. Fig. 7 visar
en amerikansk detaljritning för en nitad plåtbalk.
Man finner, att avståndet emellan flänsvinkeljärnens
ryggar är 4’—0’/2", under det att livplåtens höjd
angivits till 48", alltså spelrum av sammanlagt 1/2".
Icke heller dessa spelrum ha visat sig innebära någon
rostfara. För balkar i fria luften eller där vatten
eller smuts kan samlas i det övre spelrummet
föreskrives dock — av principen att fickor icke böra
förekomma — att den första överflänsplåten skall
utdragas till balkens hela längd.
Ytterligare många exempel på tillämpning av
principen om anordnande av erforderliga spelrum kunna
anföras, men de nämnda exemplen kunna vara
tillräckliga såsom illustrationer. Även vid svenska
verkstäder tages naturligtvis hänsyn till nödvändigheten
av erforderliga spelrum, men principen torde icke
vara så klart formulerad och så konsekvent och
genomgående genomförd som fallet är i den
amerikanska stålkonstruktionstekniken.
Detaljuppritningen av stålkonstruktionen.
Detalj ritningarna för amerikanska stålkonstruktio
ner för broar och byggnader utföras med
hundraprocentig fullständighet av verkstadens egen
ingenjörspersonal. Ingenting, icke en enda nitplacering,
icke det enklaste klipp i en plåt, överlåtes åt
godtycke, utan allt som skall utföras, skall finnas
fullständigt angivet på detalj ritningarna. Detta
gäller till och med för mycket krångliga
konstruktions-delar såsom språngstolar, lutande tornben etc. Hos
de ingenjörer, som utföra detaljritningarna, fordras
härför ingående kännedom om de gällande
bestämmelserna och verkstadens maskinutrustning, praktiska
86
