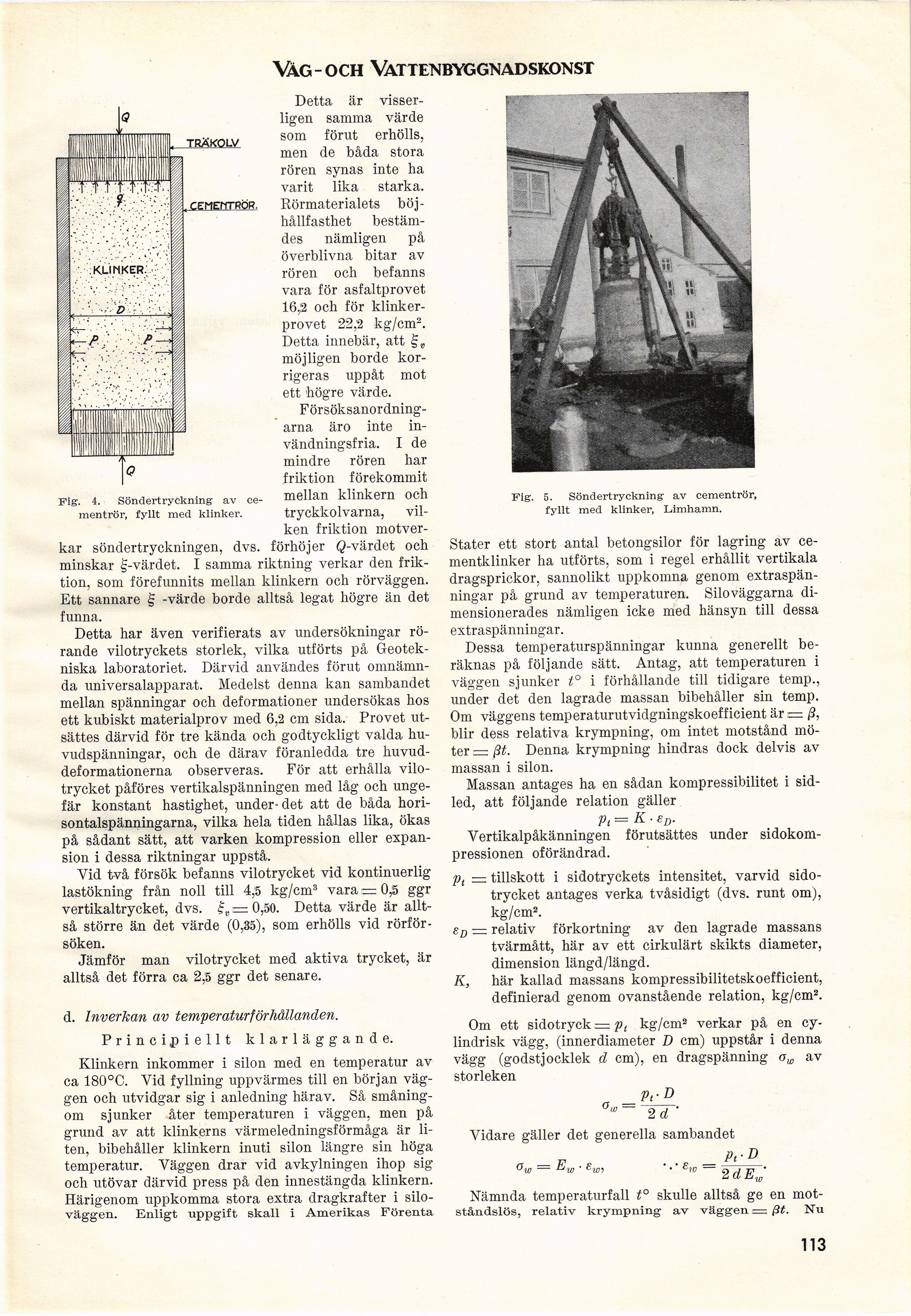

Vag-och Vai ti nbyggnadskonst
TRÄKOLV
Fig. 4. SöndertryCkning av
cementrör, fyllt med klinker.
Detta är
visserligen samma värde
som förut erhölls,
men de båda stora
rören synas inte ha
varit lika starka.
Rörmaterialets
böj-hållfasthet bestämdes nämligen på
överblivna bitar av
rören och befanns
vara för asfaltprovet
16,2 och för
klinker-provet 22,2 kg/cm2.
Detta innebär, att
möjligen borde
korrigeras uppåt mot
ett högre värde.
[-Försöksanordningarna-]
{+Försöksanordning-
arna+} äro inte
in-vändningsfria. I de
mindre rören har
friktion förekommit
mellan klinkern och
tryckkolvarna,
vilken friktion
motverkar söndertryckningen, dvs. förhöjer Q-värdet och
minskar ^-värdet. I samma riktning verkar den
friktion, som förefunnits mellan klinkern och rörväggen.
Ett sannare g -värde borde alltså legat högre än det
funna.
Detta har även verifierats av undersökningar
rörande vilotryckets storlek, vilka utförts på
Geotek-niska laboratoriet. Därvid användes förut
omnämnda universalapparat. Medelst denna kan sambandet
mellan spänningar och deformationer undersökas hos
ett kubiskt materialprov med 6,2 cm sida. Provet
utsättes därvid för tre kända och godtyckligt valda
huvudspänningar, och de därav föranledda tre
huvuddeformationerna observeras. För att erhålla
vilo-trycket påföres vertikalspänningen med låg och
ungefär konstant hastighet, under-det att de båda
horisontalspänningarna, vilka hela tidén hållas lika, ökas
på sådant sätt, att varken kompression eller
expansion i dessa riktningar uppstå.
Yid två försök befanns vilotrycket vid kontinuerlig
lastökning från noll till 4,5 kg/cm3 vara — 0,15 ggr
vertikaltrycket, dvs. = 0,50. Detta värde är
alltså större än det värde (0,35), som erhölls vid
rörförsöken.
Jämför man vilotrycket med aktiva trycket, är
alltså det förra ca 2,5 ggr det senare.
d. Inverkan av temperaturförhållanden.
Principiellt klarläggande.
Klinkern inkommer i silon med en temperatur av
ca 180°C. Vid fyllning uppvärmes till en början
väggen och utvidgar sig i anledning härav. Så
småningom sjunker åter temperaturen i väggen, men på
grund av att klinkerns värmeledningsförmåga är
liten, bibehåller klinkern inuti silon längre sin höga
temperatur. Väggen drar vid avkylningen ihop sig
och utövar därvid press på den innestängda klinkern.
Härigenom uppkomma stora extra dragkrafter i
siloväggen. Enligt uppgift skall i Amerikas Förenta
Fig. 5. Söndertryckning av cementrör,
fyllt med klinker, Limhamn.
Stater ett stort antal betongsilor för lagring av
ce-mentklinker ha utförts, som i regel erhållit vertikala
dragsprickor, sannolikt uppkomna genom
extraspän-ningar på grund av temperaturen. Siloväggarna
dimensionerades nämligen icke med hänsyn till dessa
extraspänningar.
Dessa temperaturspänningar kunna generellt
beräknas på följande sätt. Antag, att temperaturen i
väggen sjunker 1° i förhållande till tidigare temp.,
under det den lagrade massan bibehåller sin temp.
Om väggens temperaturutvidgningskoefficient är = ß,
blir dess relativa krympning, om intet motstånd
möter ;= ßt. Denna krympning hindras dock delvis av
massan i silon.
Massan antages ha en sådan kompressibilitet i
sidled, att följande relation gäller
pt= K- eD.
Vertikalpåkänningen förutsattes under
sidokompressionen oförändrad.
pt — tillskott i sidotryckets intensitet, varvid
sidotrycket antages verka tvåsidigt (dvs. runt om),
kg/cm2.
eD — relativ förkortning av den lagrade massans
tvärmått, här av ett cirkulärt skikts diameter,
dimension längd/längd.
K, här kallad massans kompressibilitetskoefficient,
definierad genom ovanstående relation, kg/cm2.
Om ett sidotryck — pt kg/cm2 verkar på en
cylindrisk vägg, (innerdiameter D cm) uppstår i denna
vägg (godstjocklek d cm), en dragspänning aw av
storleken
prD
o,„ —
2 d
Vidare gäller det generella sambandet
= E„
PrD
2 d E,„
Nämnda temperaturfall t° skulle alltså ge en
motståndslös, relativ krympning av väggen = ß t. Nu
113
