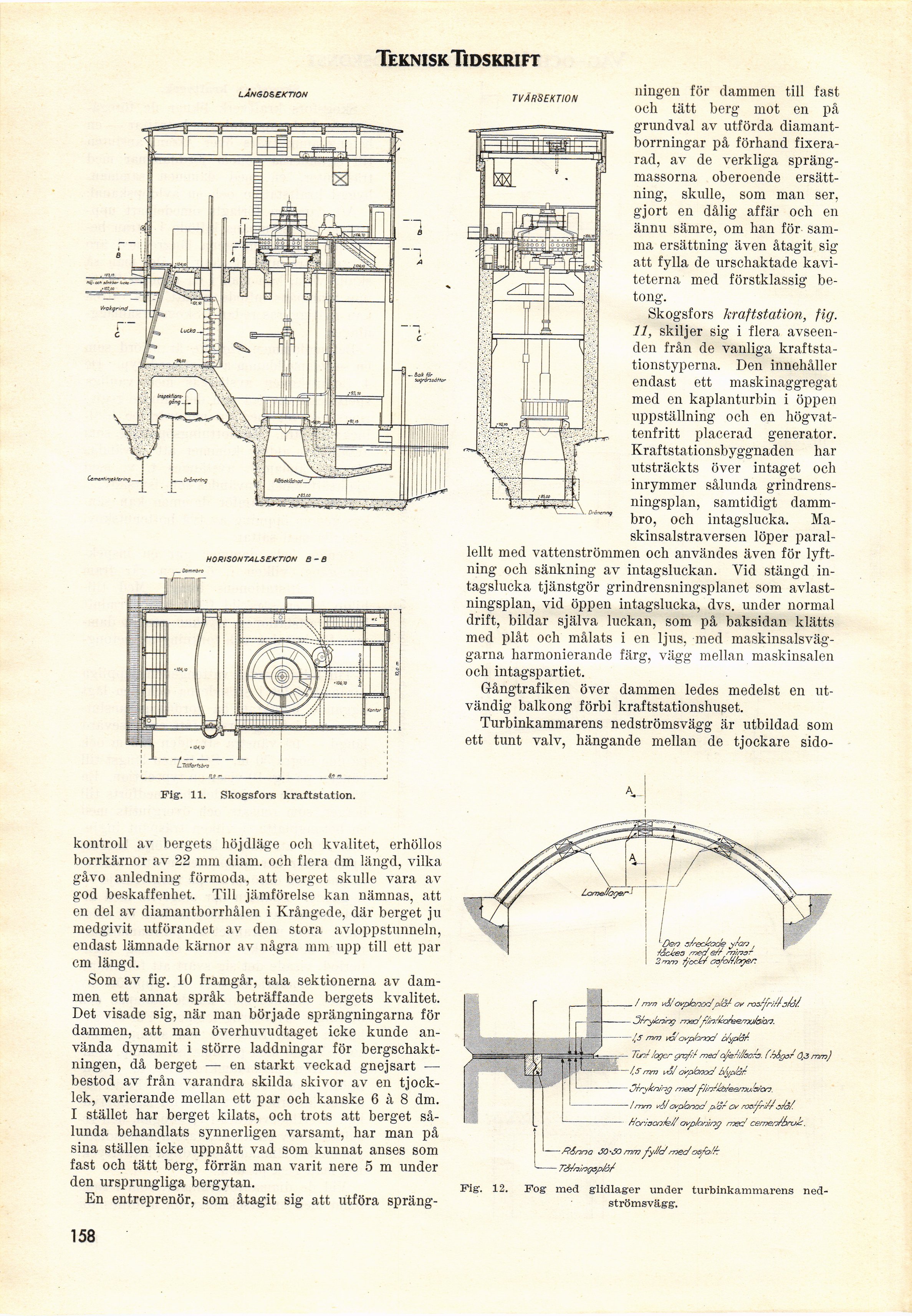

Teknisk. Tidskrift
LAN60&EKTI0N
TVARSEKTION
HORIZONTALSEKTION
ningen för dammen till fast
och tätt berg mot en på
grundval av utförda
diamant-borrningar på förhand
fixera-rad, av de verkliga
spräng-massorna oberoende
ersättning, skulle, som man ser,
gjort en dålig affär och en
ännu sämre, om han för
samma ersättning även åtagit sig
att fylla de urschaktade
kavi-teterna med förstklassig
betong.
Skogsfors kraftstation, fig.
11, skiljer sig i flera
avseenden från de vanliga
kraftstationstyperna. Den innehåller
endast ett maskinaggregat
med en kaplanturbin i öppen
uppställning och en
högvattenfritt placerad generator.
Kraftstationsbyggnaden har
utsträckts över intaget och
inrymmer sålunda
grindrens-ningsplan, samtidigt
dammbro, och intagslucka.
Ma-skinsalstraversen löper
parallellt med vattenströmmen och användes även för
lyftning och sänkning av intagsluckan. Yid stängd
intagslucka tjänstgör grindrensningsplanet som
avlast-ningsplan, vid öppen intagslucka, dvs. under normal
drift, bildar själva luckan, som på baksidan klätts
med plåt och målats i en ljus, med
maskinsaisväggarna harmonierande färg, vägg mellan maskinsalen
och intagspartiet.
Gångtrafiken över dammen ledes medelst en
utvändig balkong förbi kraftstationshuset.
Turbinkammarens nedströmsvägg är utbildad som
ett tunt valv, hängande mellan de tjockare sido-
Fig\ 11. Skogsfors kraftstation.
kontroll av bergets höjdläge och kvalitet, erhöllos
borrkärnor av 22 mm diam. och flera dm längd, vilka
gåvo anledning förmoda, att berget skulle vara av
god beskaffenhet. Till jämförelse kan nämnas, att
en del av diamantborrhålen i Krångede, där berget ju
medgivit utförandet av den stora avloppstunneln,
endast lämnade kärnor av några mm upp till ett
patern längd.
Som av fig. 10 framgår, tala sektionerna av
dammen ett annat språk beträffande bergets kvalitet.
Det visade sig, när man började sprängningarna för
dammen, att man överhuvudtaget icke kunde
använda dynamit i större laddningar för
bergschakt-ningen, då berget — en starkt veckad gnejsart —
bestod av från varandra skilda skivor av en
tjocklek, varierande mellan ett par och kanske 6 à 8 dm.
I stället har berget kilats, och trots att berget
sålunda behandlats synnerligen varsamt, har man på
sina ställen icke uppnått vad som kunnat anses som
fast och tätt berg, förrän man varit nere 5 m under
den ursprungliga bergytan.
En entreprenör, som åtagit sig att utföra spräng-
Ooo s/reckode y/0/3 f
7’Sc/xo med e// mi/^sr
2rnm oafoZ/hgen
/ mm ’yo/’ovp/onodp/å/ av roz/fr/j/üfà/.
3/rykrwig rnedf/inrKo/eemu/s/on.
—/,S mm o^phnod o/yp/àÅ
— Ttnr /oger gmfif med’ o^é/i/hota. (.h&goJ 0,3 mm)
/,5 mm vo/orphnad b/yp/à£
0/rykm’ng mec/ f/in/^öree/rju/a/on.
/mm vc/’avpbnod p>0/O* rfjs’^r//-/o/à/.
//oriaanb// ovpfaning mec/ cemen/brvh.
Æ&nna JO’SO mm fy//c/ /7jec/ osfa/t:
Fig. 12. Fog med glidlager under turbinkammarens
nedströmsvägg.
