Teknisk. Tidskrift

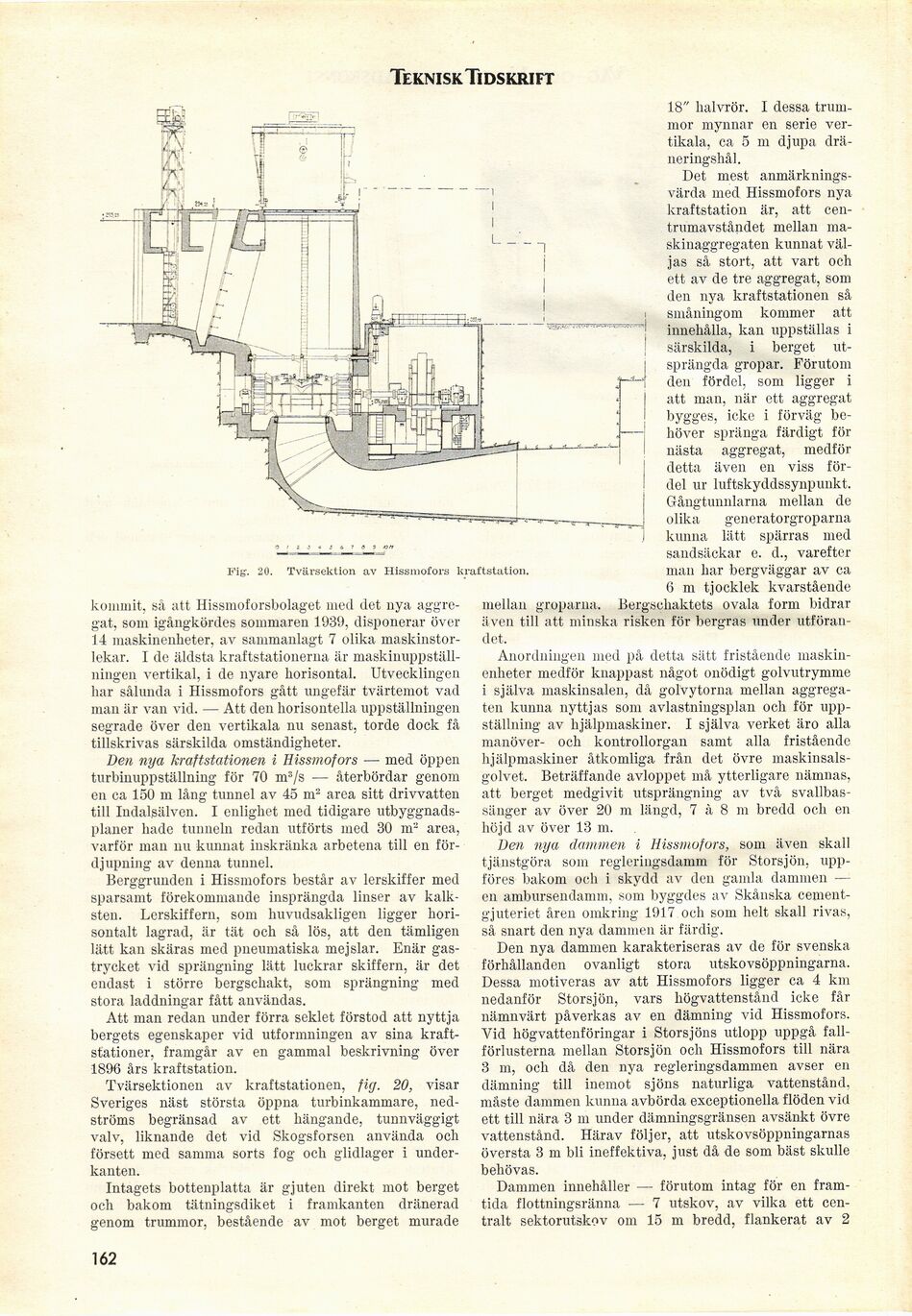

Fig. 20. Tvärsektion av Hissmofors kraftstation.
kommit, så att Hissmoforsbolaget med det nya
aggregat, som igångkördes sommaren 1939, disponerar över
14 maskinenheter, av sammanlagt 7 olika
maskinstorlekar. I de äldsta kraftstationerna är
maskinuppställningen vertikal, i de nyare horisontal. Utvecklingen
har sålunda i Hissmofors gått ungefär tvärtemot vad
man är van vid. — Att den horisontella uppställningen
segrade över den vertikala nu senast, torde dock få
tillskrivas särskilda omständigheter.
Ben nya kraftstationen i Eissmofors — med öppen
turbinuppställning för 70 m3/s — återbördar genom
en ca 150 m lång tunnel av 45 m- area sitt drivvatten
till Indalsälven. I enlighet med tidigare
utbyggnads-planer hade tunneln redan utförts med 30 m- area,
varför man nu kunnat inskränka arbetena till en
fördjupning av denna tunnel.
Berggrunden i Hissmofors består av lerskiffer med
sparsamt förekommande insprängda linser av
kalksten. Lerskiffern, som huvudsakligen ligger
horisontalt lagrad, är tät och så lös, att den tämligen
lätt kan skäras med pneumatiska mejslar. Enär
gastrycket vid sprängning lätt luckrar skiffern, är det
endast i större bergschakt, som sprängning med
stora laddningar fått användas.
Att man redan under förra seklet förstod att nyttja
bergets egenskaper vid utformningen av sina
kraftstationer, framgår av en gammal beskrivning över
1896 års kraftstation.
Tvärsektionen av kraftstationen, fig. 20, visar
Sveriges näst största öppna turbinkammare,
nedströms begränsad av ett hängande, tunnväggigt
valv, liknande det vid Skogsforsen använda och
försett med samma sorts fog och glidlager i
underkanten.
Intagets bottenplatta är gjuten direkt mot berget
och bakom tätningsdiket i framkanten dränerad
genom trummor, bestående av mot berget murade
18" halvrör. I dessa
trummor mynnar en serie
vertikala, ca 5 m djupa
dräneringshål.
Det mest
anmärkningsvärda med Hissmofors nya
kraftstation är, att
centrumavståndet mellan
maskinaggregaten kunnat
väljas så stort, att vart och
ett av de tre aggregat, som
den nya kraftstationen så
småningom kommer att
innehålla, kan uppställas i
särskilda, i berget
utsprängda gropar. Förutom
den fördel, som ligger i
att man, när ett aggregat
bygges, icke i förväg
behöver spränga färdigt för
nästa aggregat, medför
detta även en viss
fördel ur luftskyddssynpunkt.
Gångtunnlarna mellan de
olika generatorgroparna
kunna lätt spärras med
sandsäckar e. d., varefter
man liar bergväggar av ca
6 m tjocklek kvarstående
mellan groparna. Bergschaktets ovala form bidrar
även till att minska risken för bergras under
utförandet.
Anordningen med på detta sätt fristående
maskinenheter medför knappast något onödigt golvutrymme
i själva maskinsalen, då golvytorna mellan
aggregaten kunna nyttjas som avlastningsplan och för
uppställning av hjälpmaskiner. I själva verket äro alla
manöver- och kontrollorgan samt alla fristående
hjälpmaskiner åtkomliga från det övre
maskinsalsgolvet. Beträffande avloppet må ytterligare nämnas,
att berget medgivit utsprängning av två
svallbas-sänger av över 20 m längd, 7 à 8 m bredd och en
höjd av över 13 m.
Den nya dammen i Hissmofors, som även skall
tjänstgöra som regleringsdamm för Storsjön,
uppföres bakom ocli i skydd av den gamla dammen —
en ambursendamm, som byggdes av Skånska
cement-gjuteriet åren omkring 1917 och som helt skall rivas,
så snart den nya dammen är färdig.
Den nya dammen karakteriseras av de för svenska
förhållanden ovanligt stora utskovsöppningarna.
Dessa motiveras av att Hissmofors ligger ca 4 km
nedanför Storsjön, vars högvattenstånd icke får
nämnvärt påverkas av en dämning vid Hissmofors.
Vid högvattenföringar i Storsjöns utlopp uppgå
fallförlusterna mellan Storsjön och Hissmofors till nära
3 m, och då den nya regleringsdammen avser en
dämning till inemot sjöns naturliga vattenstånd,
måste dammen kunna avbörda exceptionella flöden vid
ett till nära 3 111 under dämningsgränsen avsänkt övre
vattenstånd. Härav följer, att utskovsöppningarnas
översta 3 m bli ineffektiva, just då de som bäst skulle
behövas.
Dammen innehåller — förutom intag för en
framtida flottningsränna — 7 utskov, av vilka ett
centralt sektorutskov om 15 m bredd, flankerat av 2
162
