Teknisk Tidskrift
O’
tiva fuktighet låg timmen före
utrymningen mellan 80 och
85 %.
Väggtemperaturen var
härvid lägre än luftens daggpunkt,
och utfällning ägde rum, vilket
visade sig på i väggarna fästa
metalldelar etc. Väggarna, som
voro av tegel och betong,
upp-sögo fuktigheten och förblevo
för känseln torra.
Provning nr 2 företogs,
samtidigt med föregående provning
i ett vidliggande skyddsrum med
samma dimensioner, vilket
belades med 65 personer, varvid
per person erhölls en rumsvolym av 2,03, m3 resp. en
golvyta av 0,60 m2.
Efter 1V2 timmes vistelse i lokalen utan
lufttillförsel igångsattes installerat luftreningsaggregat för
50 personer passiv personal (normal luftmängd 1 200
1/min.), vilket drevs manuellt och något snabbare än
normalt, så att luftmängden utgjorde 1 560 1/min.,
motsvarande 24 1/min. och person. Efter ytterligare
en timme och 15 minuter skedde övergång till
elektrisk drift med förbikopplät filter och öppet spjäll,
varvid lufttillförseln beräknas hava uppgått till 4 500
1/min. 45 min. härefter utrymdes skyddsrummet,
medan aggregatet alltjämt arbetade på enahanda sätt.
Gjorda observationer hava sammanförts å fig. 3.
Under försökets första del steg kolsyrehalten till 1,9 %
motsvarande en kolsyreavgivning av 0,3,9 1/min. och
person. Under försökets andra del steg kolsyrehalten
ytterligare något för att mot slutet sjunka under
1,9 %. Den från skyddsrummet avgående luftens
kolsyrehalt, kurva ka, är här genomgående lägre,
Skyc/cfs - rum
Provning r| nr 2.
Skydds fj rum
Profn/ng rj nr J.
k†d
kf.
O.às ervxrtfanSjO/øtj kf= Å0/j/’?A-//er/770/r>6’!Ler

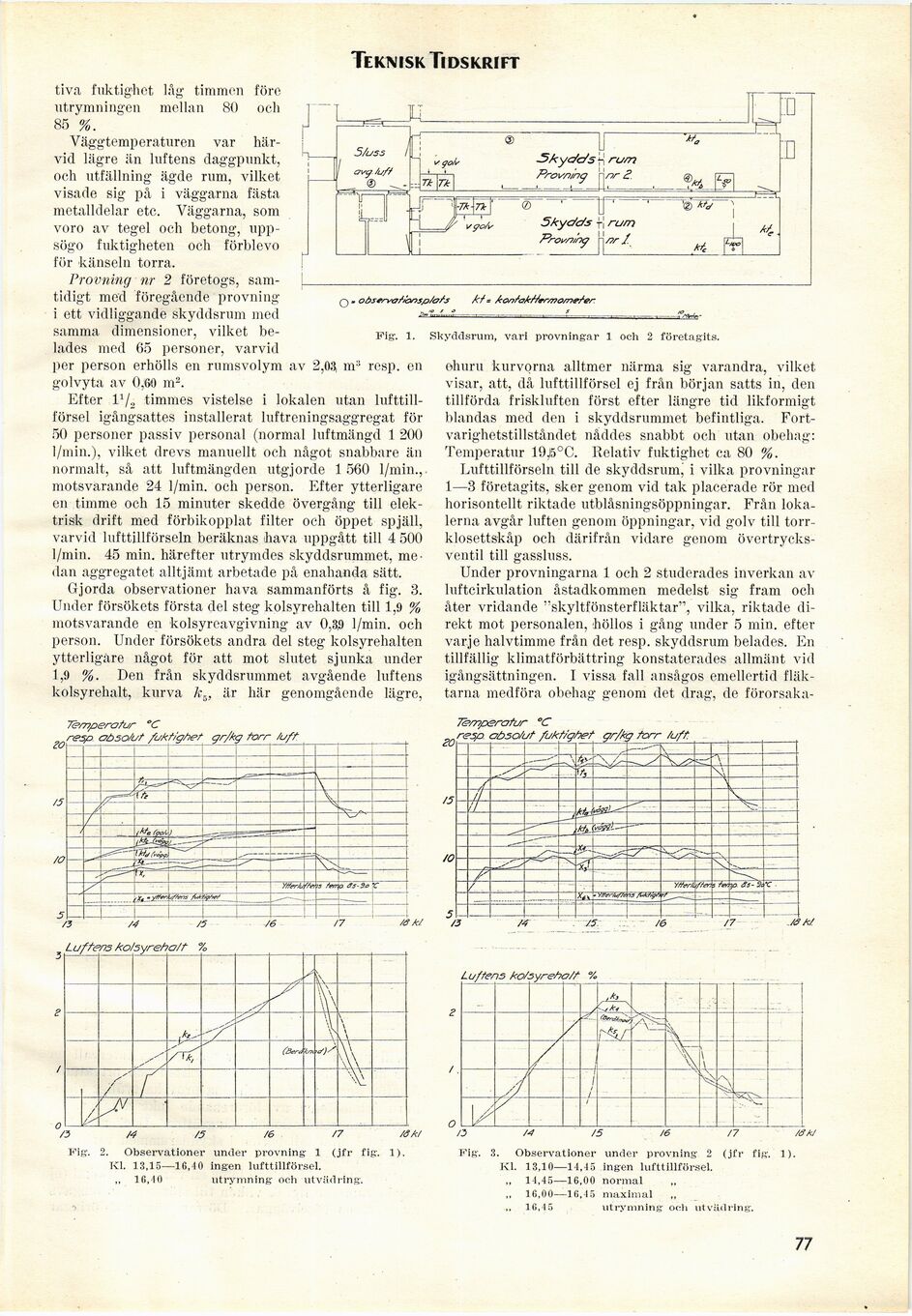

Fig’. 1. Skyddsrum, vari provningar 1 och 2 företagits.
ehuru kurvorna alltmer närma sig varandra, vilket
visar, att, då lufttillförsel ej från början satts in, den
tillförda friskluften först efter längre tid likformigt
blandas med den i skyddsrummet befintliga.
Fort-varighetstillståndet nåddes snabbt och utan obehag:
Temperatur 19,50C. Relativ fuktighet ca 80 %.
Lufttillförseln till de skyddsrumj i vilka provningar
1—3 företagits, sker genom vid tak placerade rör med
horisontellt riktade utblåsningsöppningar. Från
lokalerna avgår luften genom öppningar, vid golv till
torr-klosettskåp och därifrån vidare genom
övertrycksventil till gassluss.
Under provningarna 1 och 2 studerades inverkan av
luftcirkulation åstadkommen medelst sig fram och
åter vridande "skyltfönsterfläktar", vilka, riktade
direkt mot personalen, höllos i gång under 5 min. efter
varje halvtimme från det resp. skyddsrum belades. En
tillfällig klimatförbättring konstaterades allmänt vid
igångsättningen. I vissa fall ansågos emellertid
fläktarna medföra obehag genom det drag, de förorsaka-
7<?mperofL/r "C
resp aüso/uf fukfignet gr/kg torr /uft
V5 ’ /5 – /6 /7 ’åk/
Luffens ko/syreha/t %,
\\ \
\ v\ \ \ k \
(Ber* ’ty* \ \ \ \ \r
z’ / r Y\ \
Jf
Fig. 2. Observationer under provning 1 (jfr fig. 1).
KL 13,15—16,40 ingen lufttillförsel.
,, 16,10 utrymning och utvädring.
T&mperafur °C
Luftens ko/syreho/f %
!Z> /«? /5 /6 /7 /åM
Fig. 3. Observationer under provning 2 (jfr fig. 1).
Kl. 13,10—14,45 ingen lufttillförsel.
,, 14,45—16,00 normal
„ 16,00—16,45 maximal
16,45 utrymning- och utvädring.
77
