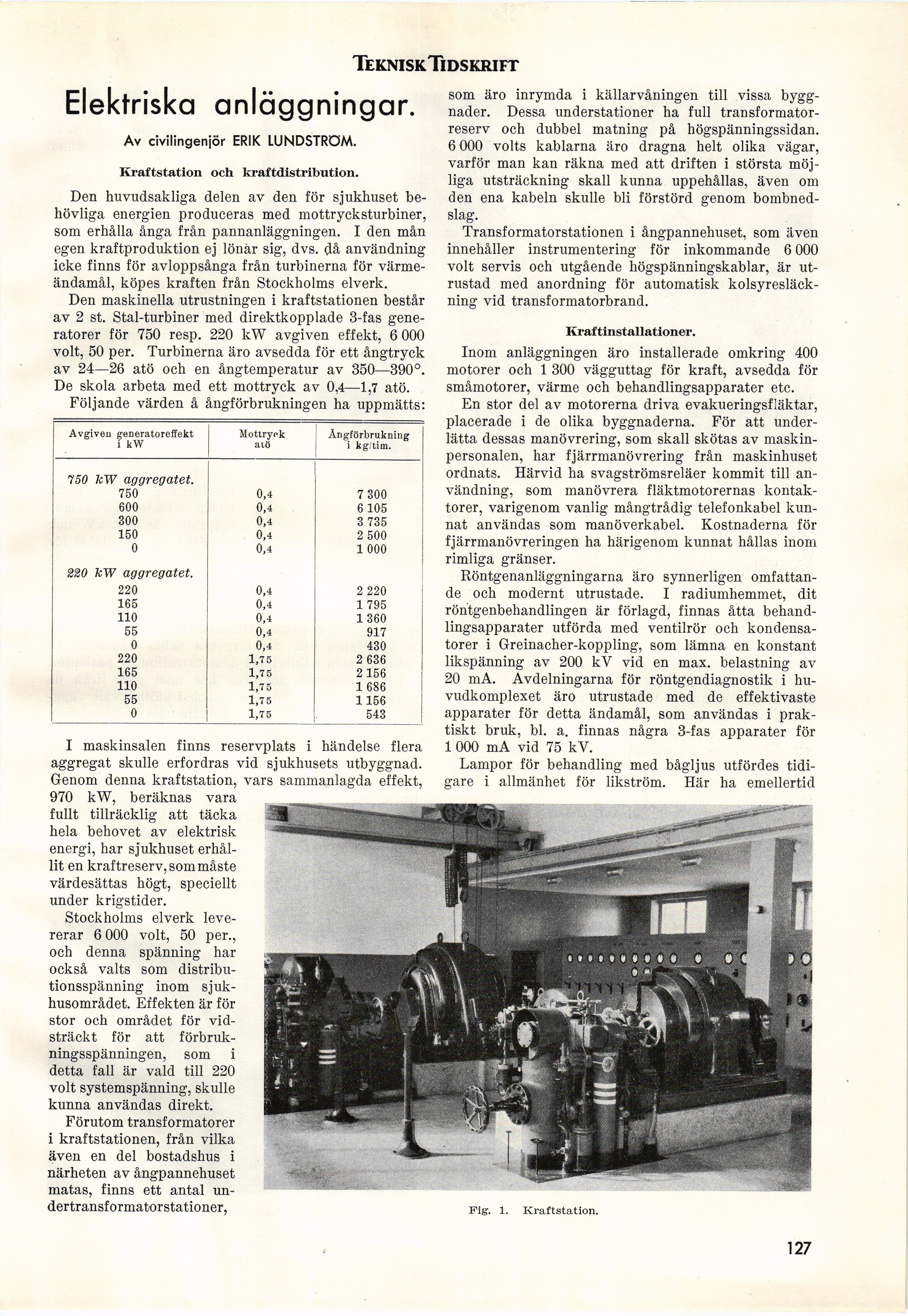

Full resolution (JPEG) - On this page / på denna sida - Häfte 13. 30 mars 1940 - Karolinska sjukhuset: Elektriska anläggningar, av Erik Lundström
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Teknisk Tidskrift
Elektriska anläggningar.
Av civilingeniör ERIK LUNDSTRÖM.
Kraftstation och kraftdistribution.
Den huvudsakliga delen av den för sjukhuset
behövliga energien produceras med mottrycksturbiner,
som erhålla ånga från pannanläggningen. I den mån
egen kraftproduktion ej lönàr sig, dvs. då användning
icke finns för avloppsånga från turbinerna för
värmeändamål, köpes kraften från Stockholms elverk.
Den maskinella utrustningen i kraftstationen består
av 2 st. Stal-turbiner med direktkopplade 3-fas
generatorer för 750 resp. 220 kW avgiven effekt, 6 000
voit, 50 per. Turbinerna äro avsedda för ett ångtryck
av 24—26 atö och en ångtemperatur av 350—390°.
De skola arbeta med ett mottryck av 0,4—1,7 atö.
Följande värden å ångförbrukningen ha uppmätts:
Avgiven generatoreffekt i kW Mottryck atö Ångförbrukning i kg;tim.
750 kW aggregatet.
750 0,4 7 300
600 0,4 6105
300 0,4 3 735
150 0,4 2 500
0 0,4 1000
220 kW aggregatet.
220 0,4 2 220
165 0,4 1 795
110 0,4 1360
55 0,4 917
0 0,4 430
220 1,75 2 636
165 1,75 2 156
110 1,75 1686
55 1,75 1156
0 1,75 543
I maskinsalen finns reservplats i händelse flera
aggregat skulle erfordras vid sjukhusets utbyggnad.
Genom denna kraftstation, vars sammanlagda effekt,
970 kW, beräknas vara
fullt tillräcklig att täcka
hela behovet av elektrisk
energi, har sjukhuset
erhållit en kraftreserv, som måste
värdesättas högt, speciellt
under krigstider.
Stockholms elverk
levererar 6 000 voit, 50 per.,
och denna spänning har
också valts som
distributionsspänning inom
sjukhusområdet. Effekten är för
stor och området för
vidsträckt för att
förbrukningsspänningen, som i
detta fall är väld till 220
voit systemspänning, skulle
kunna användas direkt.
Förutom transformatorer
i kraftstationen, från vilka
även en del bostadshus i
närheten av ångpannehuset
matas, finns ett antal
un-dertransformatorstationer,
som äro inrymda i källarvåningen till vissa
byggnader. Dessa understationer ha full
transformatorreserv och dubbel matning på högspänningssidan.
6 000 volts kablarna äro dragna helt olika vägar,
varför man kan räkna med att driften i största
möjliga utsträckning skall kunna uppehållas, även om
den ena kabeln skulle bli förstörd genom
bombnedslag.
Transformatorstationen i ångpannehuset, som även
innehåller instrumentering för inkommande 6 000
voit servis och utgående högspänningskablar, är
utrustad med anordning för automatisk
kolsyresläckning vid transformatorbrand.
Kraftinstallationer.
Inom anläggningen äro installerade omkring 400
motorer och 1 300 vägguttag för kraft, avsedda för
småmotorer, värme och behandlingsapparater etc.
En stor del av motorerna driva evakueringsfläktar,
placerade i de olika byggnaderna. För att
underlätta dessas manövrering, som skall skötas av
maskinpersonalen, har fjärrmanövrering från maskinhuset
ordnats. Härvid ha svagströmsreläer kommit till
användning, som manövrera fläktmotorernas
kontaktorer, varigenom vanlig mångtrådig telefonkabel
kunnat användas som manöverkabel. Kostnaderna för
fj ärrmanövreringen ha härigenom kunnat hållas inom
rimliga gränser.
Röntgenanläggningarna äro synnerligen
omfattande och modernt utrustade. I radiumhemmet, dit
röntgenbehandlingen är förlagd, finnas åtta
behandlingsapparater utförda med ventilrör och
kondensatorer i Greinacher-koppling, som lämna en konstant
likspänning av 200 kV vid en max. belastning av
20 mA. Avdelningarna för röntgendiagnostik i
huvudkomplexet äro utrustade med de effektivaste
apparater för detta ändamål, som användas i
praktiskt bruk, bl. a. finnas några 3-fas apparater för
1 000 mA vid 75 kV.
Lampor för behandling med bågljus utfördes
tidigare i allmänhet för likström. Här ha emellertid
Fig. X. Kraftstation.
127
