Teknisk Tidskrift

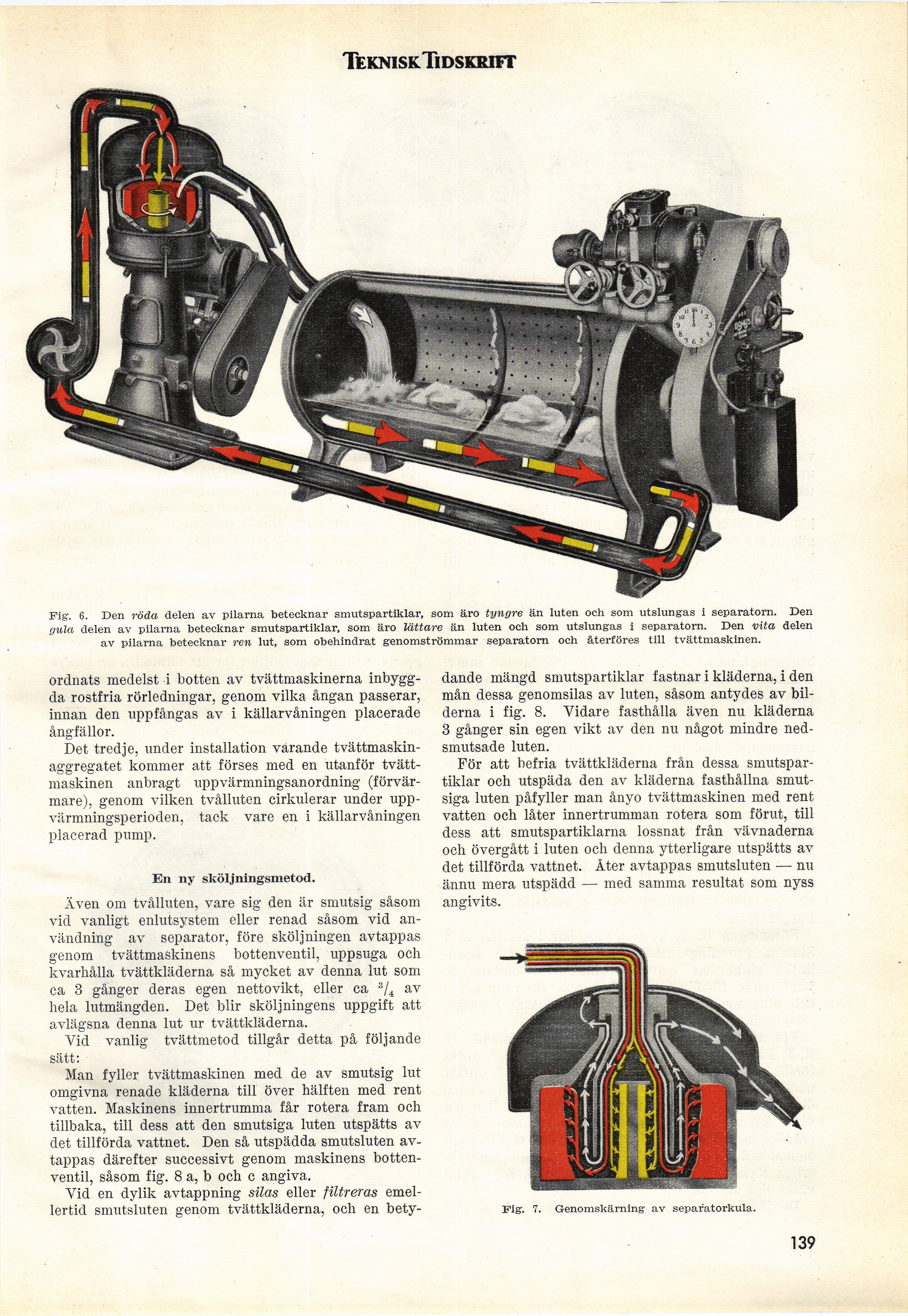

Fig. 6. Den röda delen av pilarna betecknar smutspartiklar, som äro tyngre än luten och som utslungas i separatorn. Den
gula clelen av pilarna betecknar smutspartiklar, som äro lättare än luten och som utslungas i separatorn. Den vita delen
av pilarna betecknar ren lut, som obehindrat genomströmmar separatorn och återföres till tvättmaskinen.
ordnats medelst i botten av tvättmaskinerna
inbyggda rostfria rörledningar, genom vilka ångan passerar,
innan den uppfångas av i källarvåningen placerade
ångfällor.
Det tredje, under installation varande
tvättmaskinaggregatet kommer att förses med en utanför
tvättmaskinen anbragt uppvärmningsanordning
(förvärmare), genom vilken tvålluten cirkulerar under
uppvärmningsperioden, tack vare en i källarvåningen
placerad pump.
En ny skölj ningsmetod.
Även om tvålluten, vare sig den är smutsig såsom
vid vanligt enlutsystem eller renad såsom vid
användning av separator, före sköljningen avtappas
genom tvättmaskinens bottenventil, uppsuga och
kvarhålla tvättkläderna så mycket av denna lut som
ca 3 gånger deras egen nettovikt, eller ca s/i av
hela lutmängden. Det blir sköljningens uppgift att
avlägsna denna lut ur tvättkläderna.
Vid vanlig tvättmetod tillgår detta på följande
sätt:
Man fyller tvättmaskinen med de av smutsig lut
omgivna renade kläderna till över hälften med rent
vatten. Maskinens innertrumma får rotera fram och
tillbaka, till dess att den smutsiga luten utspätts av
det tillförda vattnet. Den så utspädda smutsluten
avtappas därefter successivt genom maskinens
bottenventil, såsom fig. 8 a, b och c angiva.
Vid en dylik avtappning silas eller filtreras
emellertid smutsluten genom tvättkläderna, och en bety-
dande mängd smutspartiklar fastnar i kläderna, i den
mån dessa genomsilas av luten, såsom antydes av
bilderna i fig. 8. Vidare fasthålla även nu kläderna
3 gånger sin egen vikt av den nu något mindre
nedsmutsade luten.
För att befria tvättkläderna från dessa
smutspartiklar och utspäda den av kläderna fasthållna
smutsiga luten påfyller man ånyo tvättmaskinen med rent
vatten och låter innertrumman rotera som förut, till
dess att smutspartiklarna lossnat från vävnaderna
och övergått i luten och denna ytterligare titspätts av
det tillförda vattnet. Åter avtappas smutsluten — nu
ännu mera utspädd — med samma resultat som nyss
angivits.
Fig. 7. Genomskärning av separatorkula.
139
