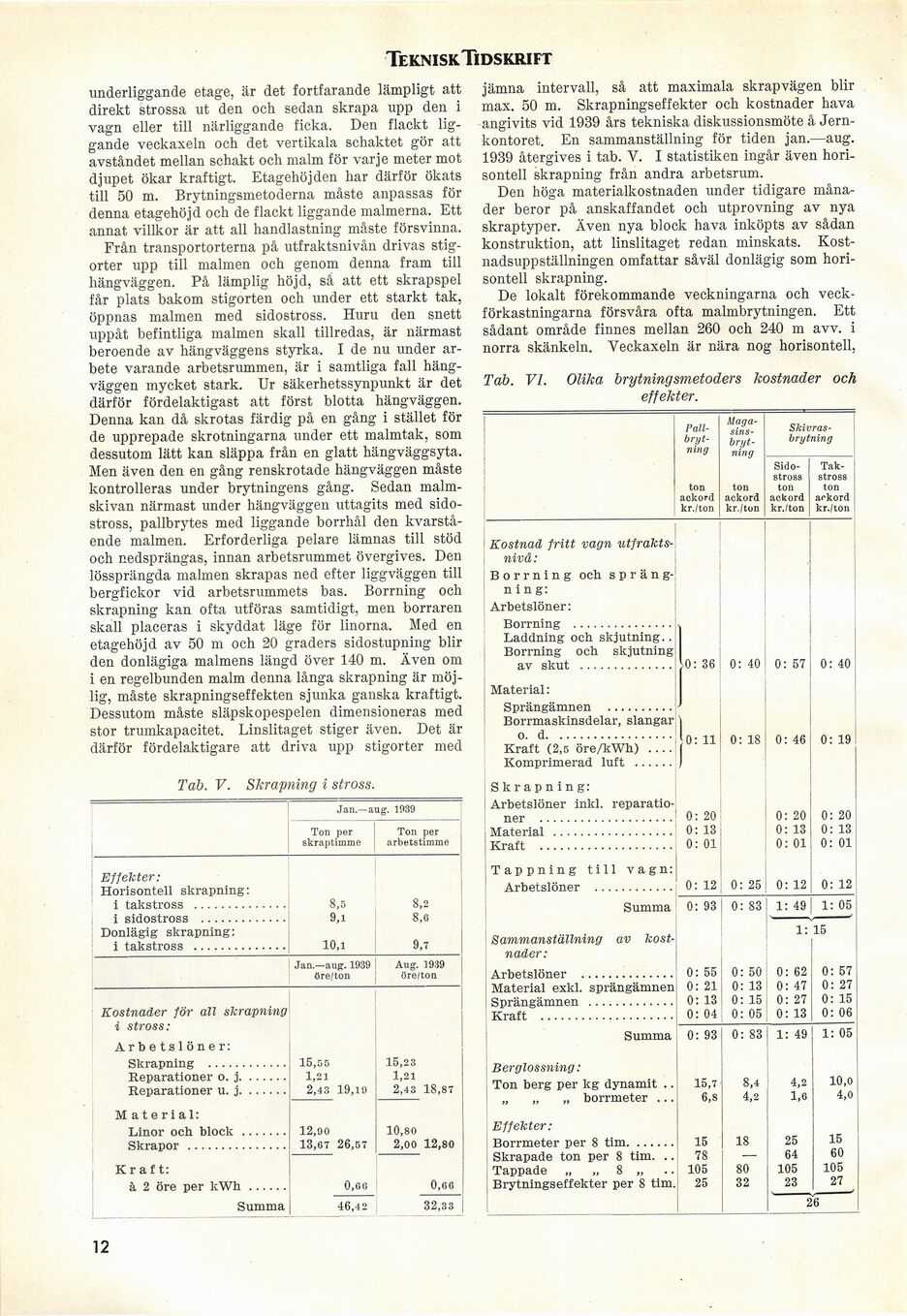

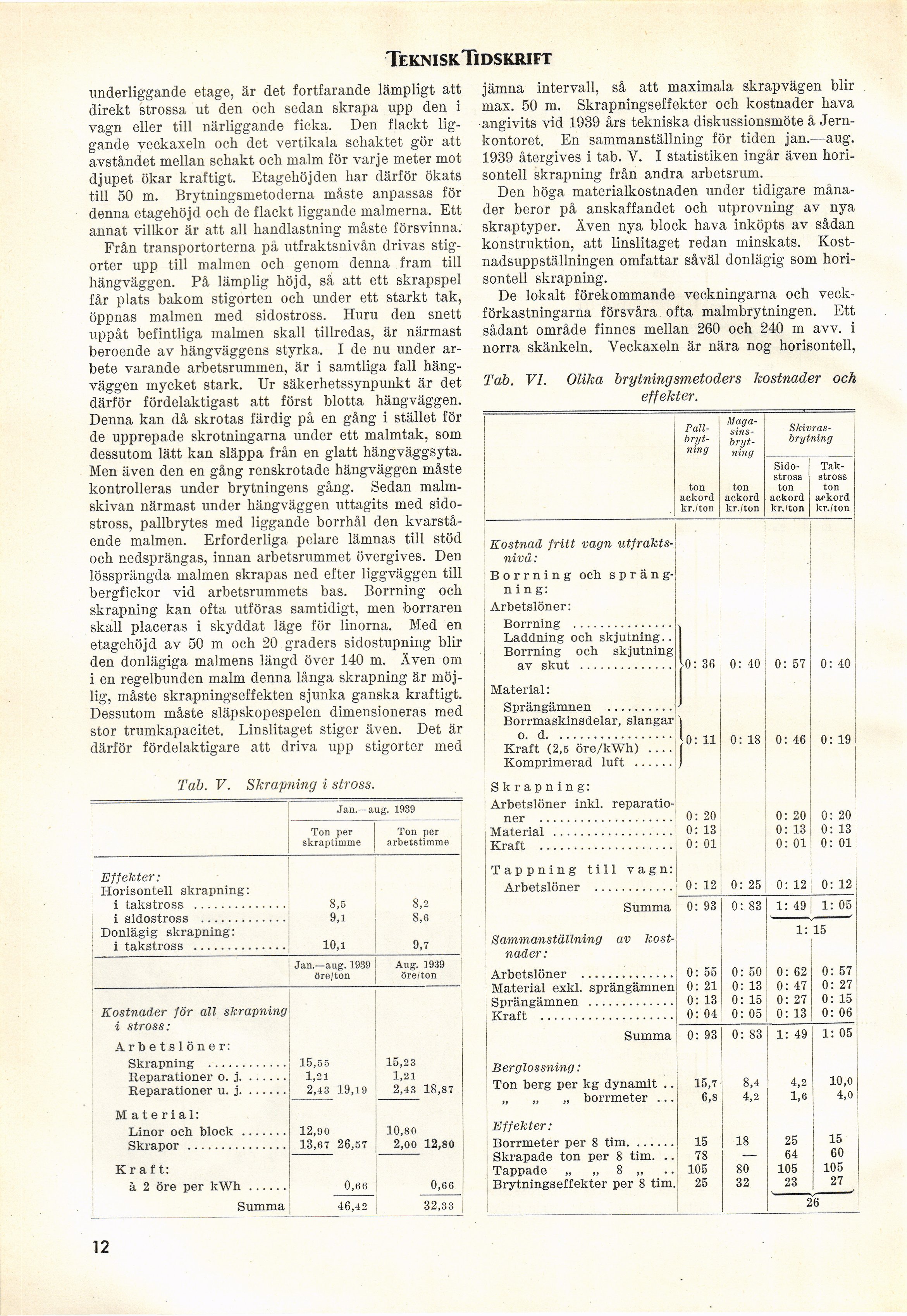

Teknisk Tidskrift
underliggande etage, är det fortfarande lämpligt att
direkt strossa ut den och sedan skrapa upp den i
vagn eller till närliggande ficka. Den flackt
liggande veckaxeln och det vertikala schaktet gör att
avståndet mellan schakt och malm för varje meter mot
djupet ökar kraftigt. Etagehöjden har därför ökats
till 50 m. Brytningsmetoderna måste anpassas för
denna etagehöj d och de flackt liggande malmerna. Ett
annat villkor är att all handlastning måste försvinna.
Från transportorterna på utfraktsnivån drivas
stigorter upp till malmen och genom denna fram till
hängväggen. På lämplig höjd, så att ett skrapspel
får plats bakom stigorten och under ett starkt tak,
öppnas malmen med sidostross. Huru den snett
uppåt befintliga malmen skall tillredas, är närmast
beroende av hängväggens styrka. I de nu under
arbete varande arbetsrummen, är i samtliga fall
hängväggen mycket stark. Ur säkerhetssynpunkt är det
därför fördelaktigast att först blotta hängväggen.
Denna kan då skrotas färdig på en gång i stället för
de upprepade skrotningarna under ett malmtak, som
dessutom lätt kan släppa från en glatt hängväggsyta.
Men även den en gång renskrotade hängväggen måste
kontrolleras under brytningens gång. Sedan
malmskivan närmast under hängväggen uttagits med
sidostross, pallbrytes med liggande borrhål den
kvarstående malmen. Erforderliga pelare lämnas till stöd
och nedsprängas, innan arbetsrummet övergives. Den
lössprängda malmen skrapas ned efter liggväggen till
bergfickor vid arbetsrummets bas. Borrning och
skrapning kan ofta utföras samtidigt, men borraren
skall placeras i skyddat läge för linorna. Med en
etagehöjd av 50 m och 20 graders sidostupning blir
den donlägiga malmens längd över 140 m. Även om
i en regelbunden malm denna långa skrapning är
möjlig, måste skrapningseffekten sjunka ganska kraftigt.
Dessutom måste släpskopespelen dimensioneras med
stor trumkapacitet. Linslitaget stiger även. Det är
därför fördelaktigare att driva upp stigorter med
Tab. V. Skrapning i stross.
Jan.—aug. 1939
Ton per skraptimme Ton per arbetstimme
; Ef fetter: Horisontell skrapning: 8,5 8,2
i sidostross ............. 9,1 8,6
Donlägig skrapning: 10,1 9,7
Jan.—aug. 1939 öre/ton Aug. 1939 öre/ton
Kostnader för all skrapning i stross:
Arbetslöner:
15,55 15,23
1,21 1,21
Reparationer u. j....... 2,43 19,19 2,43 18,87
Material:
12,90 10,80
Skrapor ............... 13,67 26,57 2,00 12,80
Kraft:
à 2 öre per kWh...... 0,60 0,66
Summa 46,42 32,33
jämna intervall, så att maximala skrapvägen blir
max. 50 m. Skrapningseffekter och kostnader hava
angivits vid 1939 års tekniska diskussionsmöte å
Jernkontoret. En sammanställning för tiden jan.—aug.
1939 återgives i tab. V. I statistiken ingår även
horisontell skrapning från andra arbetsrum.
Den höga materialkostnaden under tidigare
månader beror på anskaffandet och utprovning av nya
skraptyper. Även nya block hava inköpts av sådan
konstruktion, att linslitaget redan minskats.
Kostnadsuppställningen omfattar såväl donlägig som
horisontell skrapning.
De lokalt förekommande veckningarna och
veckförkastningarna försvåra ofta malmbrytningen. Ett
sådant område finnes mellan 260 och 240 m avv. i
norra skänkeln. Yeckaxeln är nära nog horisontell,
Tab. VI. Olika brytningsmetoders kostnader och
effekter.
[-Pall-bryt-ning Maga-sins-bryt-ning Skivras-brytning-]
{+Pall- bryt- ning Maga- sins- bryt- ning Skivras- brytning+}
ton ackord kr./ton ton ackord kr./ton [-Sidostross-] {+Sido- stross+} ton ackord kr./ton [-Takstross-] {+Tak- stross+} ton ackord kr./ton
Kostnad fritt vagn utfrakts-
nivd:
Borrning och spräng-
ning:
Arbetslöner:
Borrning ...............
Laddning och skjutning..
Borrning och skjutning
av skut 0: 40 0: 57 0: 40
Material:
Sprängämnen ..........
Borrmaskinsdelar, slangar )
o. d.................. Kraft (2,5 öre/kWh) .... 0: 11 0: 18 0: 46 0: 19
Komprimerad luft ...... )
Skrapning:
Arbetslöner inkl. reparatio-
ner .................... 0: 20 0: 20 0: 20
Material .................. 0: 13 0: 13 0: 13
Kraft .................... 0: 01 0: 01 0: 01
Tappning till vagn:
Arbetslöner ............ 0: 12 0: 25 0: 12 0: 12
Summa 0: 93 0: 83 1: 49 1: 05
Sammanställning av kost- 1: 15
nader:
Arbetslöner .............. 0: 55 0: 50 0: 62 0: 57
Material exkl. sprängämnen 0: 21 0: 13 0: 47 0: 27
Sprängämnen ............. 0: 13 0: 15 0: 27 0: 15
Kraft .................... 0: 04 0: 05 0: 13 0: 06
Summa 0: 93 0: 83 1: 49 1: 05
Berglossning:
Ton berg per kg dynamit .. 15,7 8,4 4,2 10,o
„ „ „ borrmeter ... 6,8 4,2 1,6 4,0
Effekter:
Borrmeter per 8 tim....... 15 18 25 15
Skrapade ton per 8 tim. .. 78 — 64 60
Tappade „ 8 „ 105 80 105 105
Brytningseffekter per 8 tim. 25 32 23 27
