Teknisk Tidskrift
och veckets ena skänkel är avskuren av en
förkastning. Genom att kombinera sido- och takstross med
skrapning har erhållits goda resultat. Yid
tillredningen uppdrevos bergfickor på 30 m inbördes avstånd.
Skivbrytning tillämpas inom relativt stora områden
i Norra skänkeln, där malmen har en sidostupning
på ca 45°. Brytningsförfarandet är kombinerat med
horisontell skrapning såväl vid tillredning som vid
själva brytningen. Dessa områden hava tillretts för en
maximal horisontell skrapning på 60 m längd. För de
nedre skivorna hava dock korta stigorter uppdrivits
för att minska skrapvägen. Där skivorterna drivits
med gavelstross för att bättre anpassa bergtillgången
efter spelens kapacitet, har brytningen dock resulterat
i för mycket sidostrossborrning. Denna borrning har
dragit ned brytningseffekten per man och skift.
Ovanstående kostnader gälla endast själva
brytningen. Tillredningskostnaden för pallbrytning av
donlägig malm och för magasinsbrytningen är av
samma storleksordning men betydligt dyrare för
skivrasbrytningen. Tyvärr går det ej att överallt
tillämpa den billigaste metoden.
Nyanläggningarna under åren 1938—1939
omfattade förutom ny lave även med denna hopbyggt
krossverk samt sovringsverk med därtill hörande
transporttunnlar och banor. Alla byggnader äro
utförda i armerad betong. Sovringsverkets
betongväggar äro dessutom på yttersidan beklädda med 5 cm
gasbetongplattor. Dess betongtak är utvändigt
värmeisolerat med korkplattor. Mot vatten och fukt
äro yttertaken isolerade med ett lag underhållsfri papp
och närmast betongen asfaltpapp. Med undantag av
dörr- och fönstersnickerier och en del underlägg
saknas trä i hela anläggningen. Någon som helst
brandrisk förefinnes ej. Det elektriskt drivna
värmesystemet med aerotemprar fungerar utmärkt.
Avsikten med dessa nyanläggningar var förutom att
ersätta de gamla omoderna träbyggnaderna
huvudsakligen att uppnå ökad kapacitet och modernare drift.
Sovringsproceduren är synnerligen enkel. De olika
arbetsmomenten äro krossning, siktning, magnetisk
separation, plockning, krossning av malmprodukterna
och kontrollplockning samt transport till och från
olika maskiner. Verkets kapacitet utnyttjas inom
ramen av uppfordringen, som nu är ca 1 000 ton per
8 timmar. Arbetsskiftet är uppdelat i tvenne 4
timmars halvskift med 1 timmes rast. Samtliga maskiner
äro försedda med individuell drivning.
Genom bergfickans bottengaller passerar en del
av det gods, som ligger under 100 mm styckestorlek.
En Ross-kättingmatare vid fickan manövreras med
tryckknapp. Endast undantagsvis måste spett
tillgripas, om i gallret kantställda stenar eller valv
stoppa upp stenen. Morgårdshammarstuggen nr 6
med käftöppning 900 X 600 mm köres med 245
varv/min. och avverkar ca 125 ton i timmen med
stenen nedkrossad under 150 mm.
All sten över 35 mm tvättas på de siktar, som
klassera upp ingående berget till malmskiljarna.
Slammet, som medföljer spolvattnet är rikt och
tillvaratages som färdig vara med högre Fe-halt än
övriga färdiga produkter.
Från Humboldt hava inköpts starkmagnetiska
malmskiljare i tvenne storlekar, nämligen 3 st. med
900 mm diameter och 1 st. med 650 mm diameter. De
större, som äro byggda med 3 magnetfält, matas med
20—25 amp. ström, den mindre med 4 magnetfält med
10 amp., 115 voit. I de högkoncentrerade
magnetfälten sker en så pass kraftig separering, att även bitar
med obetydlig magnetithalt .ryckas med, antingen
dessa stycken för övrigt innehålla järnglans eller rent
gråberg. Den rena blodstensmalmen följer
naturligtvis med gråberget i den omagnetiska produkten.
Differensen i järnhalt mellan det magnetiska och det
omagnetiska godset understiger också 2 %. Genom
godsminskning underlätta malmskiljarna i avsevärd
grad plockning av gråberg från bandet med
omagnetiskt gods.
I underordnad mängd plockas fattigare stycken
från det band, som mottagit magnetiskt gods. Efter
nedkrossning till av köparen önskad styckestorlek sker
också en kontrollplockning. All plockning har avsevärt
underlättats genom att stenen tvättats. Sammanlagt
erfordras nu 20 plockare mot i det gamla verket 40.
Ur kornklassen 35—15 mm utskiljes på en Arboga
malmskiljare en magnetisk produkt av prima malm-

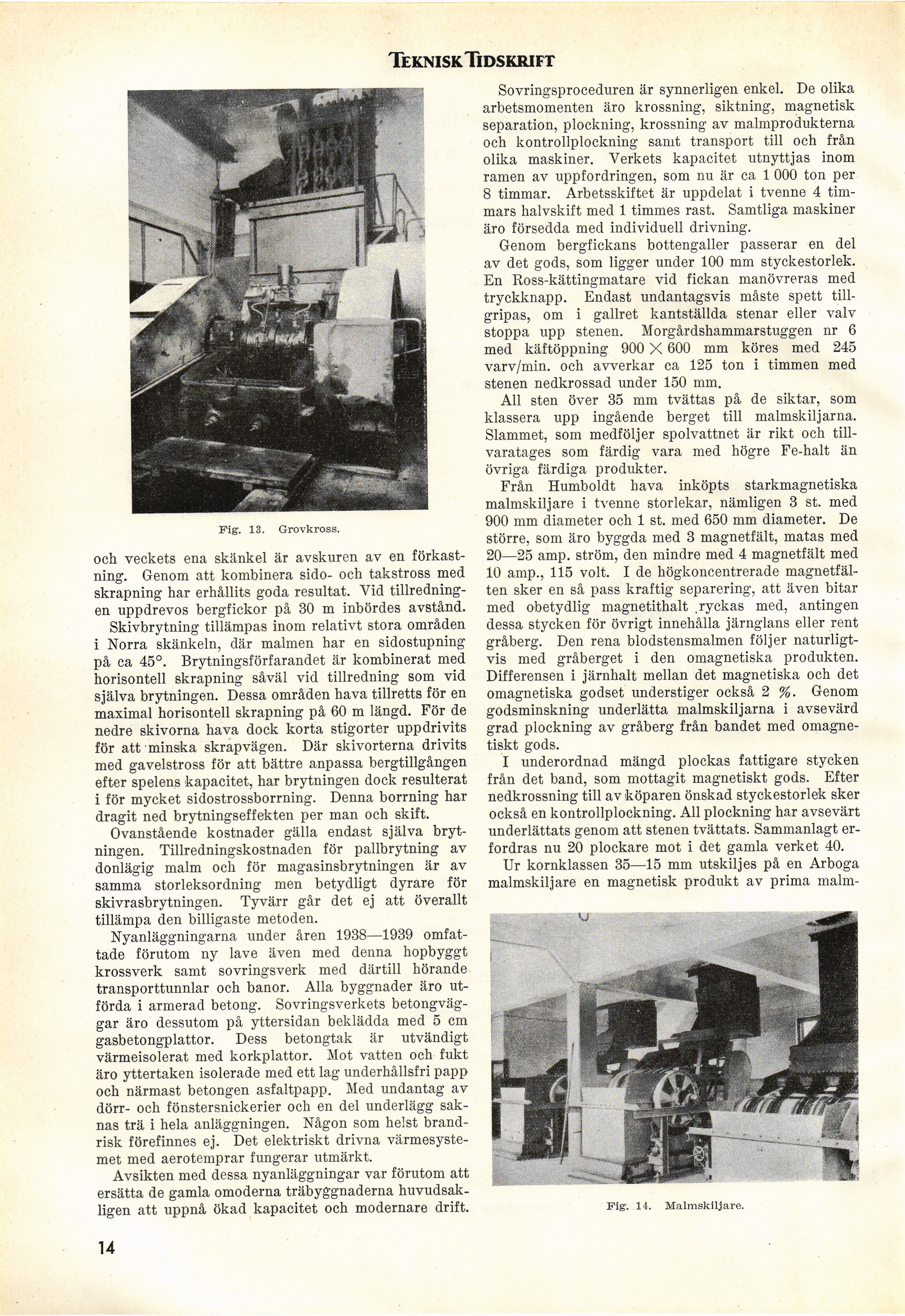

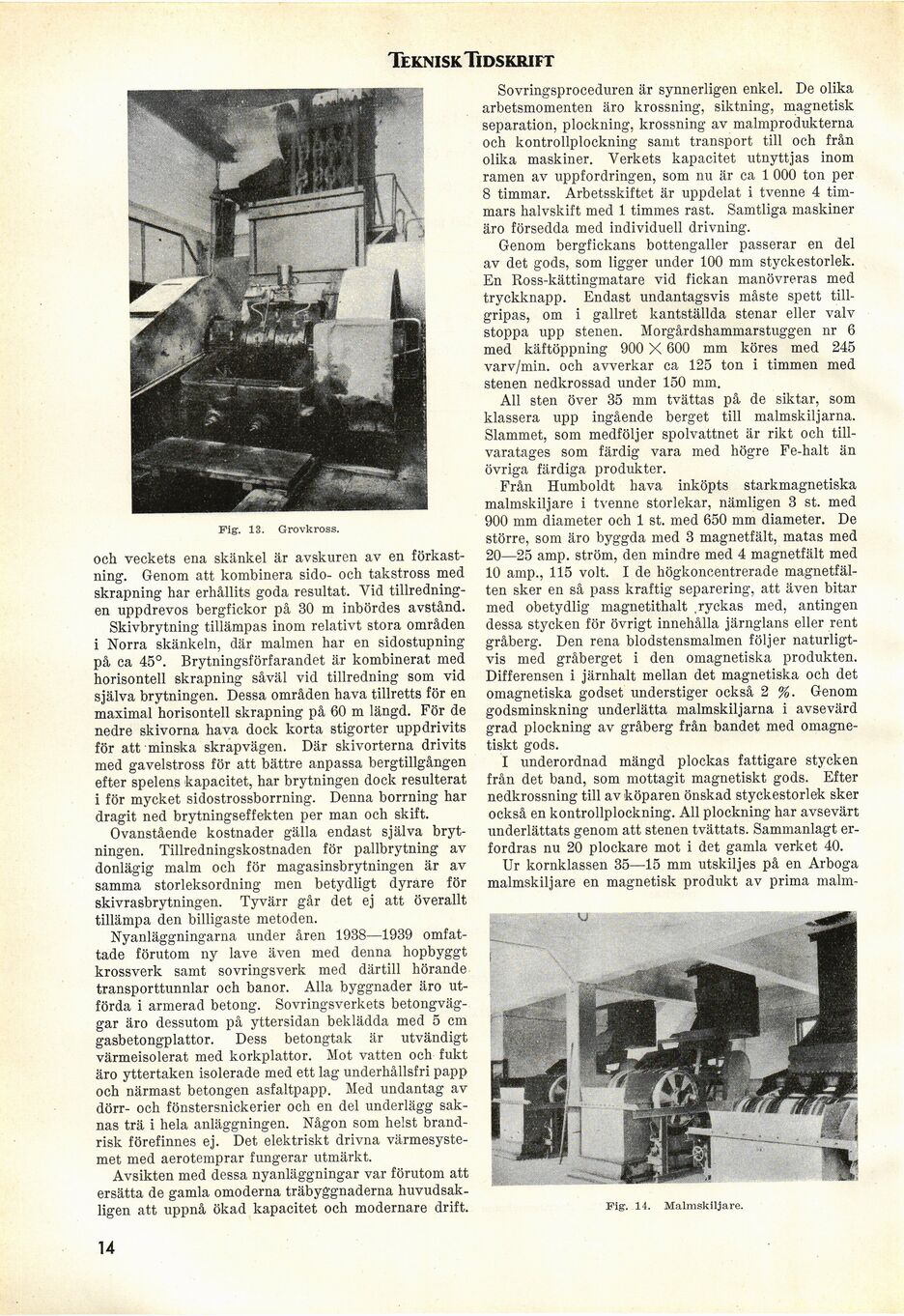

Fig\ 14. Malmskiljare.
Fig. 13. Grovkross.
14
