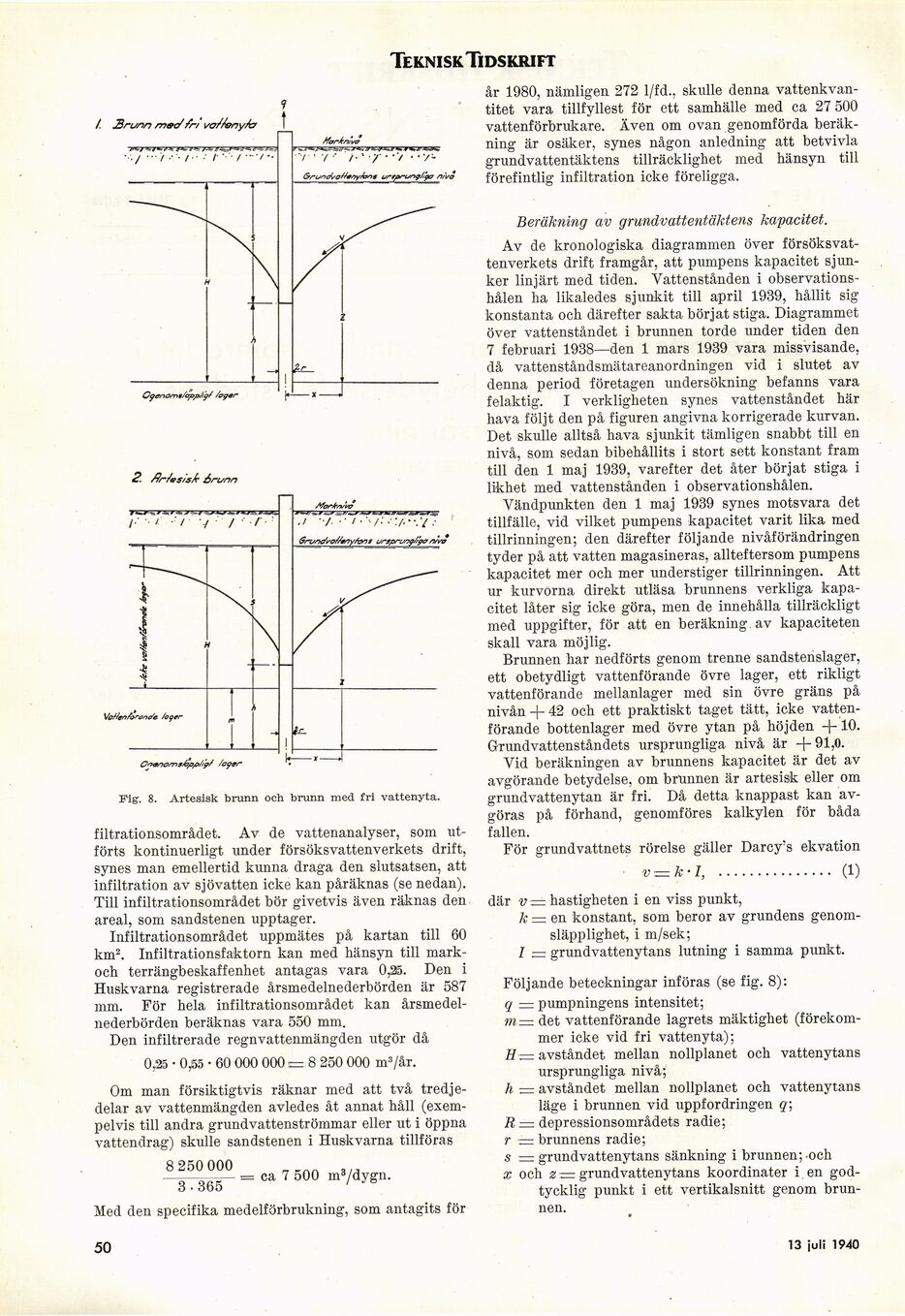

Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Teknisk Tidskrift
/ Srunn mec/ fr/’ va//eny/cr †
••■•/ ■•• / ••’• / • /’ •■’• / "V ••
MørAn/vø
-/ > y •• /. * y • •> • ••/-
Grtyntd/oMøStybnø n/vo
Oyer>oma/opp/rft Sopar
2. f/r/vsistr éruno
V’oWenforone/e /oyer
/oper
Fig. 8. Artesisk brunn och brunn med fri vattenyta.
filtrationsområdet. Av de vattenanalyser, som
utförts kontinuerligt under försöksvattenverkets drift,
synes man emellertid kunna draga den slutsatsen, att
infiltration av sjövatten icke kan påräknas (se nedan).
Till infiltrationsområdet bör givetvis även räknas den
areal, som sandstenen upptager.
Infiltrationsområdet uppmätes på kartan till 60
km2. Infiltrationsfaktorn kan med hänsyn till
mark-och terrängbeskaffenhet antagas vara 0.25. Den i
Huskvarna registrerade årsmedelnederbörden är 587
mm. För hela infiltrationsområdet kan
årsmedelnederbörden beräknas vara 550 mm.
Den infiltrerade regnvattenmängden utgör då
0,25 • 0,>55 • 60 000 000 e= 8 250 000 m3/år.
Om man försiktigtvis räknar med att två
tredjedelar av vattenmängden avledes åt annat håll
(exempelvis till andra grundvattenströmmar eller ut i öppna
vattendrag) skulle sandstenen i Huskvarna tillföras
8 250 000 __An
- 3—365- = ca 7 500 m3/dygn.
Med den specifika medelförbrukning, som antagits för
år 1980, nämligen 272 1/fd., skulle denna
vattenkvantitet vara tillfyllest för ett samhälle med ca 27 500
vattenförbrukare. Även om ovan genomförda
beräkning är osäker, synes någon anledning att betvivla
grundvattentäktens tillräcklighet med hänsyn till
förefintlig infiltration icke föreligga.
Beräkning av grundvattentäktens kapacitet.
Av de kronologiska diagrammen över
försöksvattenverkets drift framgår, att pumpens kapacitet
sjunker linjärt med tiden. Vattenstånden i
observationshålen ha likaledes sjunkit till april 1939, hållit sig
konstanta och därefter sakta börjat stiga. Diagrammet
över vattenståndet i brunnen torde under tiden den
7 februari 1938—den 1 mars 1939 vara missvisande,
då vattenståndsmätareanordningen vid i slutet av
denna period företagen undersökning befanns vara
felaktig. I verkligheten synes vattenståndet här
hava följt den på figuren angivna korrigerade kurvan.
Det skulle alltså hava sjunkit tämligen snabbt till en
nivå, som sedan bibehållits i stort sett konstant fram
till den 1 maj 1939, varefter det åter börjat stiga i
likhet med vattenstånden i observationshålen.
Vändpunkten den 1 maj 1939 synes motsvara det
tillfälle, vid vilket pumpens kapacitet varit lika med
tillrinningen; den därefter följande nivåförändringen
tyder på att vatten magasineras, allteftersom pumpens
kapacitet mer och mer understiger tillrinningen. Att
ur kurvorna direkt utläsa brunnens verkliga
kapacitet låter sig icke göra, men de innehålla tillräckligt
med uppgifter, för att en beräkning av kapaciteten
skall vara möjlig.
Brunnen har nedförts genom trenne sandstenslager,
ett obetydligt vattenförande övre lager, ett rikligt
vattenförande mellanlager med sin övre gräns på
nivån -f- 42 och ett praktiskt taget tätt, icke
vattenförande bottenlager med övre ytan på höjden +10.
Grundvattenståndets ursprungliga nivå är +91,0.
Vid beräkningen av brunnens kapacitet är det av
avgörande betydelse, om brunnen är artesisk eller om
grundvattenytan är fri. Då detta knappast kan
avgöras på förhand, genomföres kalkylen för båda
fallen.
För grundvattnets rörelse gäller Darcy’s ekvation
(1)
där v — hastigheten i en viss punkt,
k = en konstant, som beror av grundens
genomsläpplighet, i m/sek;
Z = grundvattenytans lutning i samma punkt.
Följande beteckningar införas (se fig. 8):
q = pumpningens intensitet;
m— det vattenförande lagrets mäktighet
(förekommer icke vid fri vattenyta);
H — avståndet mellan nollplänet och vattenytans
ursprungliga nivå;
h = avståndet mellan nollplanet och vattenytans
läge i brunnen vid uppfordringen q-,
R — depressionsområdets radie;
r — brunnens radie;
s — grundvattenytans sänkning i brunnen; -och
x och z ~ grundvattenytans koordinater i en
godtycklig punkt i ett vertikalsnitt genom
brunnen.
