Bergsv etenskap
gods fron
sekundär sorterare
6. Fint gods från
sekundär sorterare
1. Putp till primär
sorterore
2. Grovt gods från
primär sorterare
titt sekundär
sorterare

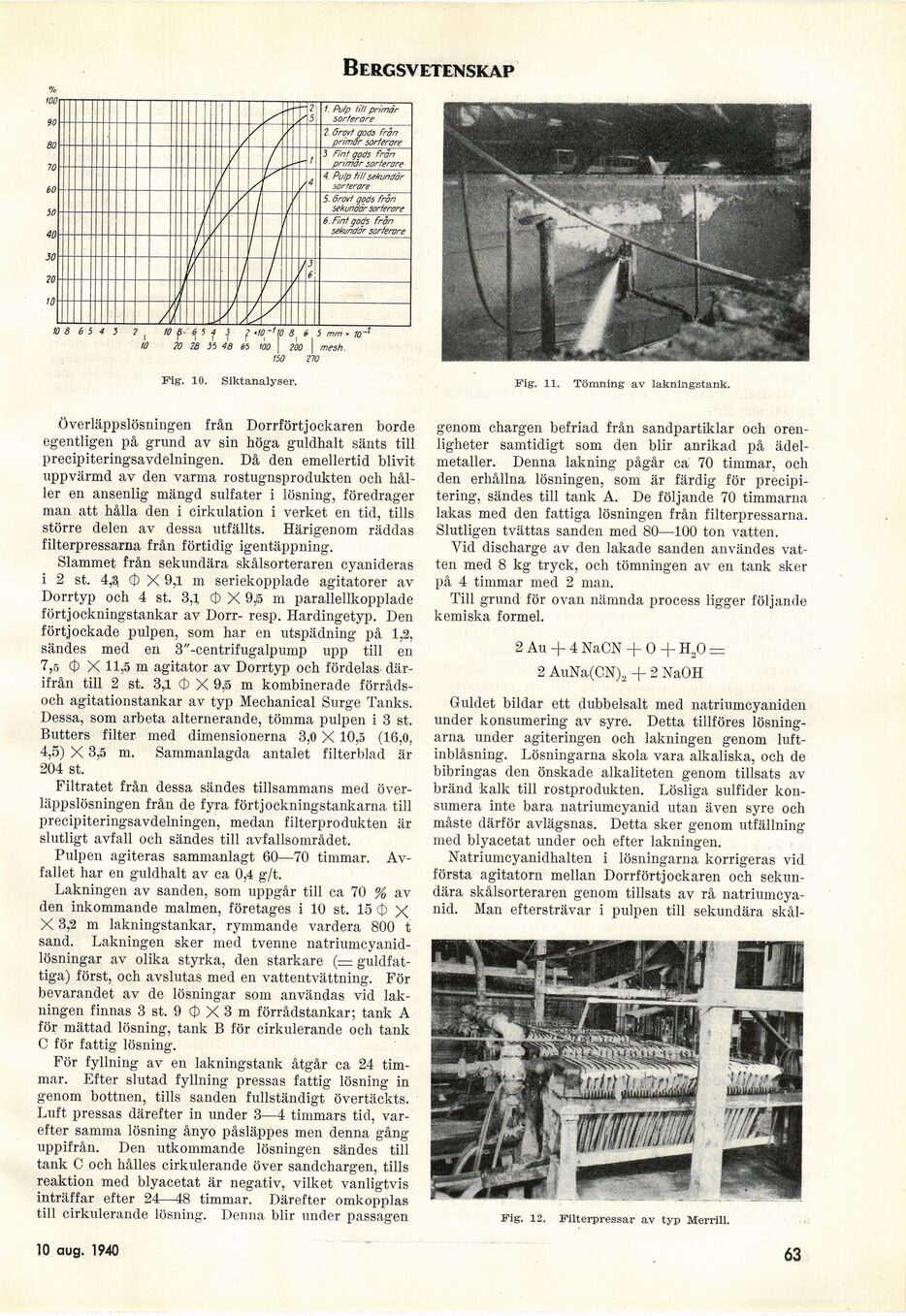

Fig. 10. Siktanalyser.
Fig. 11. Tömning av iakningstank.
.Överläppslösningen från Dorrförtjockaren borde
egentligen på grund av sin höga guldhalt sänts till
precipiteringsavdelningen. Då den emellertid blivit
uppvärmd av den varma rostugnsprodukten och
håller en ansenlig mängd sulfater i lösning, föredrager
man att hålla den i cirkulation i verket en tid, tills
större delen av dessa utfällts. Härigenom räddas
filterpressarna från förtidig igentäppning.
Slammet från sekundära skålsorteraren cyanideras
i 2 st. 4$ O X 9,1 m seriekopplade agitatorer av
Dorrtyp och 4 st. 3,1 <‡> X 9,15 m parallellkopplade
förtjockningstankar av Dorr- resp. Hardingetyp. Den
förtjockade pulpen, som har en utspädning på 1.2,
sändes med en 3"-centrifugalpump upp till en
7,5 C]) X 11,5 m agitator av Dorrtyp och fördelas
därifrån till 2 st. 3,1 <‡> X 9,15 m kombinerade
förråds-och agitationstankar av typ Mechanical Surge Tanks.
Dessa, som arbeta alternerande, tömma pulpen i 3 st.
Butters filter med dimensionerna 3,0 X 10,5 (16,0,
4,5) X 3,5 m. Sammanlagda antalet filterblad är
204 st.
Filtratet från dessa sändes tillsammans med
överläppslösningen från de fyra förtjockningstankarna till
precipiteringsavdelningen, medan filterprodukten är
slutligt avfall och sändes till avfallsområdet.
Pulpen agiteras sammanlagt 60—70 timmar.
Avfallet har en guldhalt av ca 0,4 g/t.
Läkningen av sanden, som uppgår till ca 70 % av
den inkommande malmen, företages i 10 st. 15 0 X
X 3,2 m lakningstankar, rymmande vardera 800 t
sand. Läkningen sker med tvenne
natriumcyanid-lösningar av olika styrka, den starkare (—
guldfattiga) först, och avslutas med en vattentvättning. För
bevarandet av de lösningar som användas vid
läkningen finnas 3 st. 9 (£> X 3 m förrådstankar; tank A
för mättad lösning, tank B för cirkulerande och tank
C för fattig lösning.
För fyllning av en Iakningstank åtgår ca 24
timmar. Efter slutad fyllning pressas fattig lösning in
genom bottnen, tills sanden fullständigt övertäckts.
Luft pressas därefter in under 3—4 timmars tid,
varefter samma lösning ånyo påsläppes men denna gång
uppifrån. Den utkommande lösningen sändes till
tank C och hålles cirkulerande över sandchargen, tills
reaktion med blyacetat är negativ, vilket vanligtvis
inträffar efter 24—48 timmar. Därefter omkopplas
till cirkulerande lösning. Denna blir under passagen
genom chargen befriad från sandpartiklar och
orenligheter samtidigt som den blir anrikad på
ädel-metaller. Denna läkning pågår ca 70 timmar, och
den erhållna lösningen, som är färdig för
precipi-tering, sändes till tank A. De följande 70 timmarna
lakas med den fattiga lösningen från filterpressarna.
Slutligen tvättas sanden med 80—100 ton vatten.
Yid discharge av den lakade sanden användes
vatten med 8 kg tryck, och tömningen av en tank sker
på 4 timmar med 2 man.
Till grund för ovan nämnda process ligger följande
kemiska formel.
2 Au + 4 NaCN
-2 AuNa(CN)2 •
0+H20:=
- 2 NaOH
Guldet bildar ett dubbelsalt med natriumcyaniden
under konsumering av syre. Detta tillföres
lösningarna under agiteringen och läkningen genom
luft-inblåsning. Lösningarna skola vara alkaliska, och de
bibringas den önskade alkaliteten genom tillsats av
bränd kalk till rostprodukten. Lösliga sulfider
konsumera inte bara natriumcyanid utan även syre och
måste därför avlägsnas. Detta sker genom utfällning
med blyacetat under och efter läkningen.
Natriumcyanidhalten i lösningarna korrigeras vid
första agitatorn mellan Dorrförtjockaren och
sekundära skålsorteraren genom tillsats av rå
natriumcyanid. Man eftersträvar i pulpen till sekundära skål-
Fig. 12. Filterpressar av typ Merrill.
