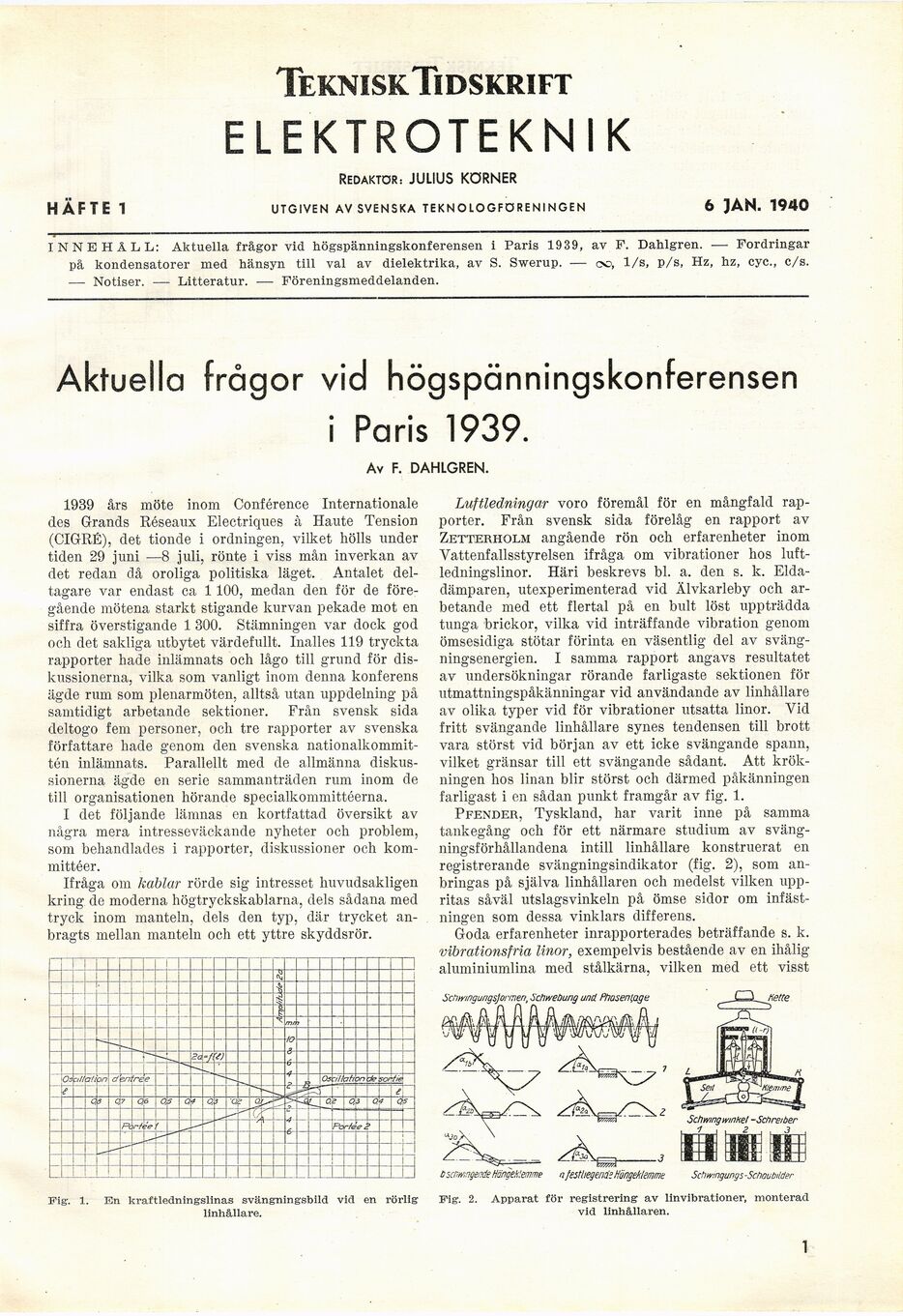

Teknssk Tidskrift

ELEKTROTEKNIK

REDAKTÖR: JULIUS KÖRNER

HÄFTET utgiven av svenska teknologföreningen 6]ÅN. 1940

INNEHÅLL: Aktuella frågor vid högspänningskonferensen i Paris 1939, av F. Dahlgren. — Fordringar
på kondensatorer med hänsyn till val av dielektrika, av S. Swerup. — oo, 1/s, p/s, Hz, hz, cye., c/s.
— Notiser. — Litteratur. — Föreningsmeddelanden.

Aktuella frågor vid högspännings ko nferensen

i Paris 1939.

Av F. DAHLGREN.

1939 års möte inom Conférence Internationale
des Grands Réseaux Electriques à Haiite Tension
(CIGRÉ), det tionde i ordningen, vilket hölls under
tiden 29 juni —8 juli, rönte i viss mån inverkan av
det redan då oroliga politiska läget. Antalet
deltagare var endast ca 1 iOO, medan den för de
föregående mötena starkt stigande kurvan pekade mot en
siffra överstigande 1 300. Stämningen var dock god
och det sakliga utbytet värdefullt. Inalles 119 tryckta
rapporter hade inlämnats och lågo till grund för
diskussionerna, vilka som vanligt inom denna konferens
ägde rum som plenarmöten, alltså utan uppdelning på
samtidigt arbetande sektioner. Från svensk sida
deltogo fem personer, och tre rapporter av svenska
författare hade genom den svenska
nationalkommittén inlämnats. Parallellt med de allmänna
diskussionerna ägde en serie sammanträden rum inom de
till organisationen hörande specialkommittéerna.

I det följande lämnas en kortfattad översikt av
några mera intresseväckande nyheter och problem,
som behandlades i rapporter, diskussioner och
kommittéer.

Ifråga om kablar rörde sig intresset huvudsakligen
kring de moderna högtryckskablarna, dels sådana med
tryck inom manteln, dels den typ, där trycket
anbragts mellan manteln och ett yttre skyddsrör.

Fig. 1. En kraftledningslinas svängningsbild vid en rörlig
linhållare.

Luftledmngar voro föremål för en mångfald
rapporter. Från svensk sida förelåg en rapport av
Zetterholm angående rön och erfarenheter inom
Vattenfallsstyrelsen ifråga om vibrationer hos
luft-ledningslinor. Häri beskrevs bl. a. den s. k.
Elda-dämparen, utexperimenterad vid Älvkarleby och
arbetande med ett flertal på en bult löst uppträdda
tunga brickor, vilka vid inträffande vibration genom
ömsesidiga stötar förinta en väsentlig del av
svängningsenergien. I samma rapport angavs resultatet
av undersökningar rörande farligaste sektionen för
utmattningspåkämiingar vid användande av linhållare
av olika typer vid för vibrationer utsatta linor. Yid
fritt svängande linhållare synes tendensen till brott
vara störst vid början av ett icke svängande spann,
vilket gränsar till ett svängande sådant. Att
krök-ningen hos linan blir störst och därmed påkänningen
farligast i en sådan punkt framgår av fig. 1.

Pfender, Tyskland, har varit inne på samma
tankegång och för ett närmare studium av
svängningsförhållandena intill linhållare konstruerat en
registrerande svängningsindikator (fig. 2), som
anbringas på själva linhållaren och medelst vilken
uppritas såväl utslagsvinkeln på ömse sidor om
infästningen som dessa vinklars differens.

Goda erfarenheter inrapporterades beträffande s. k.
vibrationsfria linor, exempelvis bestående av en ihålig
aluminiumlina med stålkärna, vilken med ett visst

SchmngmnHe! -Sctir&ber

umn

Schwingungs -Schaubilder

Fig*. 2. Apparat för registrering av linvibrationer, monterad
vid linhållaren.

Ktemmë

1
