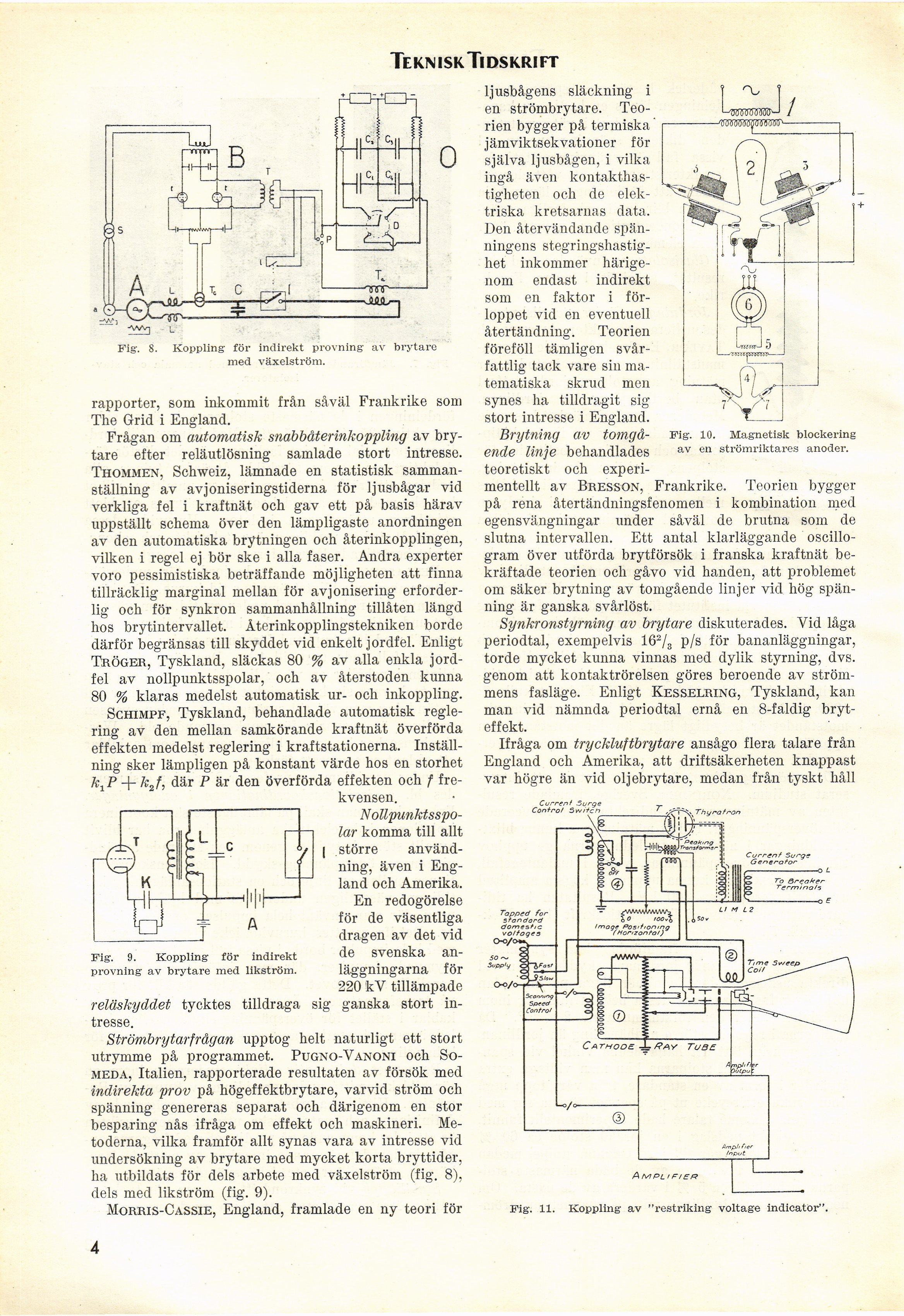

Teknisk Tidskrift

Fig. 9. Koppling för indirekt

provning av brytare med likström.

AA/V| - L

Fig. 8. Koppling för indirekt provning av brytare
med växelström.

rapporter, som inkommit från såväl Frankrike som
The Grid i England.

Frågan om automatisk snabbåterinkoppling av
brytare efter reläutlösning samlade stort intresse.
Thommen, Schweiz, lämnade en statistisk
sammanställning av avjoniseringstiderna för ljusbågar vid
verkliga fel i kraftnät och gav ett på basis härav
uppställt schema över den lämpligaste anordningen
av den automatiska brytningen och återinkopplingen,
vilken i regel ej bör ske i alla faser. Andra experter
voro pessimistiska beträffande möjligheten att finna
tillräcklig marginal mellan för avjonisering
erforderlig och för synkron sammanhållning tillåten längd
hos brytintervallet. Återinkopplingstekniken borde
därför begränsas till skyddet vid enkelt jordfel. Enligt
Tröger, Tyskland, släckas 80 % av alla enkla
jordfel av nollpunktsspolar, och av återstoden kunna
80 % klaras medelst automatisk ur- och inkoppling.

Schimpf, Tyskland, behandlade automatisk
reglering av den mellan samkörande kraftnät överförda
effekten medelst reglering i kraftstationerna.
Inställning sker lämpligen på konstant värde hos en storhet
k1P + k2†, där P är den överförda effekten och †
frekvensen.

Nollpunktsspolar komma till allt
större
användning, även i
England och Amerika.

En redogörelse
för de väsentliga
dragen av det vid
de svenska
anläggningarna för
220 kV tillämpade
reläskyddet tycktes tilldraga sig ganska stort
intresse.

Strömbrytarfrågan upptog helt naturligt ett stort
utrymme på programmet. Pugno-Vanoni och
So-meda, Italien, rapporterade resultaten av försök med
indirekta prov på högeffektbrytare, varvid ström och
spänning genereras separat och därigenom en stor
besparing nås ifråga om effekt och maskineri.
Metoderna, vilka framför allt synas vara av intresse vid
undersökning av brytare med mycket korta bryttider,
ha utbildats för dels arbete med växelström (fig. 8),
dels med likström (fig. 9).

Morris-Cassie, England, framlade en ny teori för

ljusbågens släckning i
en strömbrytare.
Teorien bygger på termiska
jämviktsekvationer för
själva ljusbågen, i vilka
ingå även
kontakthastigheten och de
elektriska kretsarnas data.
Den återvändande
spänningens stegringshastighet inkommer
härigenom endast indirekt
som en faktor i
förloppet vid en eventuell
återtändning. Teorien
föreföll tämligen
svår-fattlig tack vare sin
matematiska skrud men
synes ha tilldragit sig
stort intresse i England.

Fig. 10. Magnetisk blockering

av en strömriktare.? anoder.

Brytning av
tomgående linje behandlades
teoretiskt och
experimentellt av Bresson, Frankrike. Teorien bygger
på rena återtändningsfenomen i kombination med
egensvängningar under såväl de brutna som de
slutna intervallen. Ett antal klarläggande
oscillogram över utförda brytförsök i franska kraftnät
bekräftade teorien ocli gåvo vid handen, att problemet
om säker brytning av tomgående linjer vid hög
spänning är ganska svårlöst.

Synkronstyrning av brytare diskuterades. Vid låga
periodtal, exempelvis 162/3 p/s för bananläggningar,
torde mycket kunna vinnas med dylik styrning, dvs.
genom att kontaktrörelsen göres beroende av
strömmens fasläge. Enligt Kesselring, Tyskland, kan
man vid nämnda periodtal ernå en 8-faldig
bryteffekt.

Ifråga om tryckluftbrytare ansågo flera talare från
England och Amerika, att driftsäkerheten knappast
var högre än vid oljebrytare, medan från tyskt håll

Fig’. 11. Koppling av "restriking voltage indicator".

4
