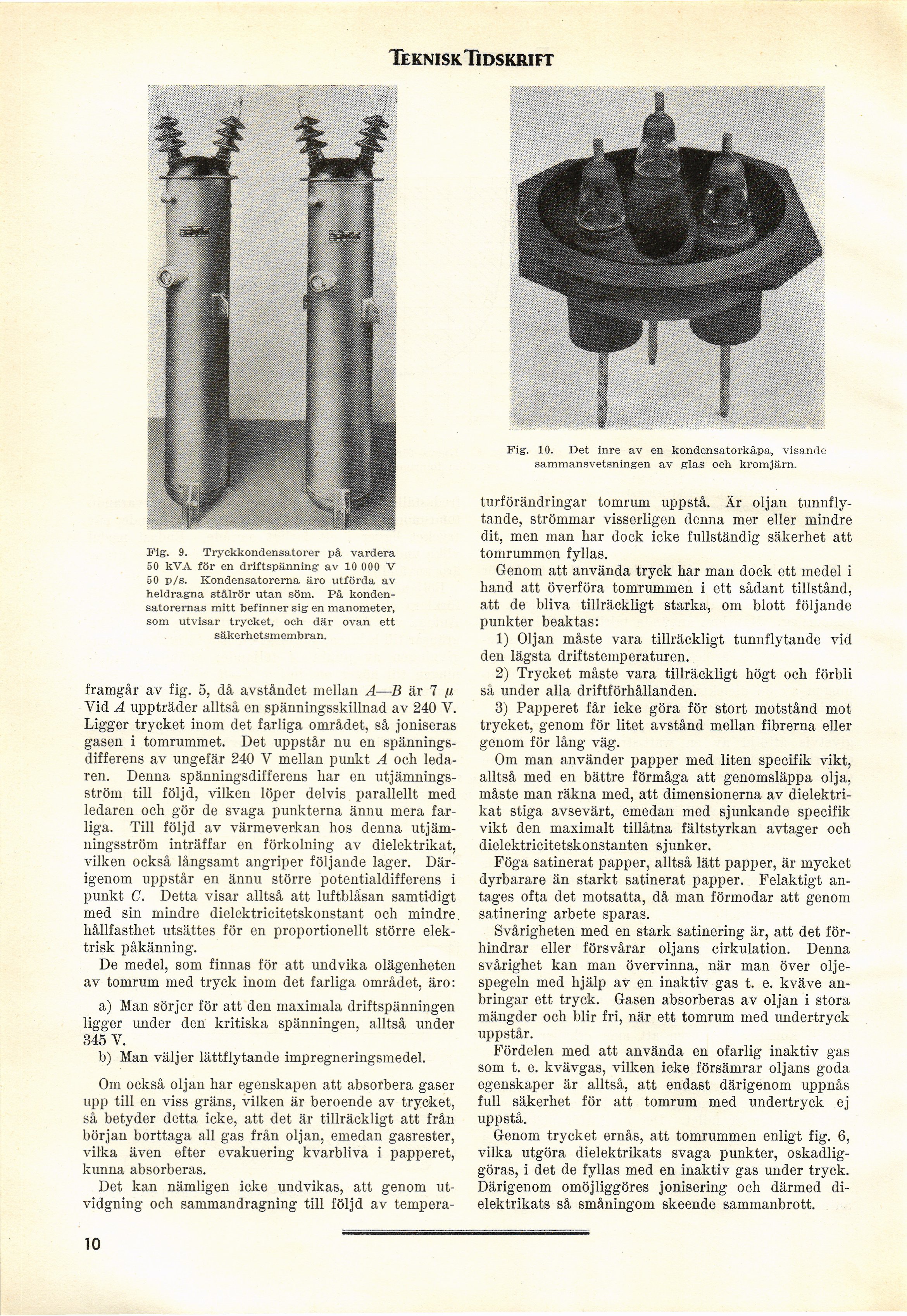

Teknisk Tidskrift

Fig. 10. Det inre av en kondensatorkåpa, visande
sammansvetsningen av glas och kromjärn.

turförändringar tomrum uppstå. Är oljan
tunnfly-tande, strömmar visserligen denna mer eller mindre
dit, men man har dock icke fullständig säkerhet att
tomrummen fyllas.

Genom att använda tryck har man dock ett medel i
hand att överföra tomrummen i ett sådant tillstånd,
att de bliva tillräckligt starka, om blott följande
punkter beaktas:

1) Oljan måste vara tillräckligt tunnflytande vid
den lägsta driftstemperaturen.

2) Trycket måste vara tillräckligt högt och förbli
så under alla driftförhållanden.

3) Papperet får icke göra för stort motstånd mot
trycket, genom för litet avstånd mellan fibrerna eller
genom för lång väg.

Om man använder papper med liten specifik vikt,
alltså med en bättre förmåga att genomsläppa olja,
måste man räkna med, att dimensionerna av
dielektri-kat stiga avsevärt, emedan med sjunkande specifik
vikt den maximalt tillåtna fältstyrkan avtager och
dielektricitetskonstanten sjunker.

Föga satinerat papper, alltså lätt papper, är mycket
dyrbarare än starkt satinerat papper. Felaktigt
antages ofta det motsatta, då man förmodar att genom
satinering arbete sparas.

Svårigheten med en stark satinering är, att det
förhindrar eller försvårar oljans cirkulation. Denna
svårighet kan man övervinna, när man över
oljespegeln med hjälp av en inaktiv gas t. e. kväve
anbringar ett tryck. Gasen absorberas av oljan i stora
mängder och blir fri, när ett tomrum med undertryck
uppstår.

Fördelen med att använda en ofarlig inaktiv gas
som t. e. kvävgas, vilken icke försämrar oljans goda
egenskaper är alltså, att endast därigenom uppnås
full säkerhet för att tomrum med undertryck ej
uppstå.

Genom trycket ernås, att tomrummen enligt fig. 6,
vilka utgöra dielektrikats svaga punkter,
oskadliggöras, i det de fyllas med en inaktiv gas under tryck.
Därigenom omöjliggöres jonisering och därmed
dielektrikats så småningom skeende sammanbrott.

framgår av fig. 5, då avståndet mellan A—B är 7 /i
Vid A uppträder alltså en spänningsskillnad av 240 V.
Ligger trycket inom det farliga området, så joniseras
gasen i tomrummet. Det uppstår nu en
spännings-differens av ungefär 240 V mellan punkt A och
ledaren. Denna spänningsdifferens har en
utjämnings-ström till följd, vilken löper delvis parallellt med
ledaren och gör de svaga punkterna ännu mera
farliga. Till följd av värmeverkan hos denna
utjämningsström inträffar en förkolning av dielektrikat,
vilken också långsamt angriper följande lager.
Därigenom uppstår en ännu större potentialdifferens i
punkt C. Detta visar alltså att luftblåsan samtidigt
med sin mindre dielektricitetskonstant och mindre,
hållfasthet utsättes för en proportionellt större
elektrisk påkänning.

De medel, som finnas för att undvika olägenheten
av tomrum med tryck inom det farliga området, äro:

a) Man sörjer för att den maximala driftspänningen
ligger under den kritiska spänningen, alltså under
345 V.

b) Man väljer lättflytande impregneringsmedel.

Om också oljan har egenskapen att absorbera gaser
upp till en viss gräns, vilken är beroende av trycket,
så betyder detta icke, att det är tillräckligt att från
början borttaga all gas från oljan, emedan gasrester,
vilka även efter evakuering kvarbliva i papperet,
kunna absorberas.

Det kan nämligen icke undvikas, att genom
utvidgning och sammandragning till följd av tempera-

Fig. 9. Tryckkondensatorer på vardera
50 kVA för en driftspänning av 10 000 V
50 p/s. Kondensatorerna äro utförda av
heldragna stålrör utan söm. På
kondensatorernas mitt befinner sig en manometer,
som utvisar trycket, och där ovan ett
säkerhetsmembran.

10
