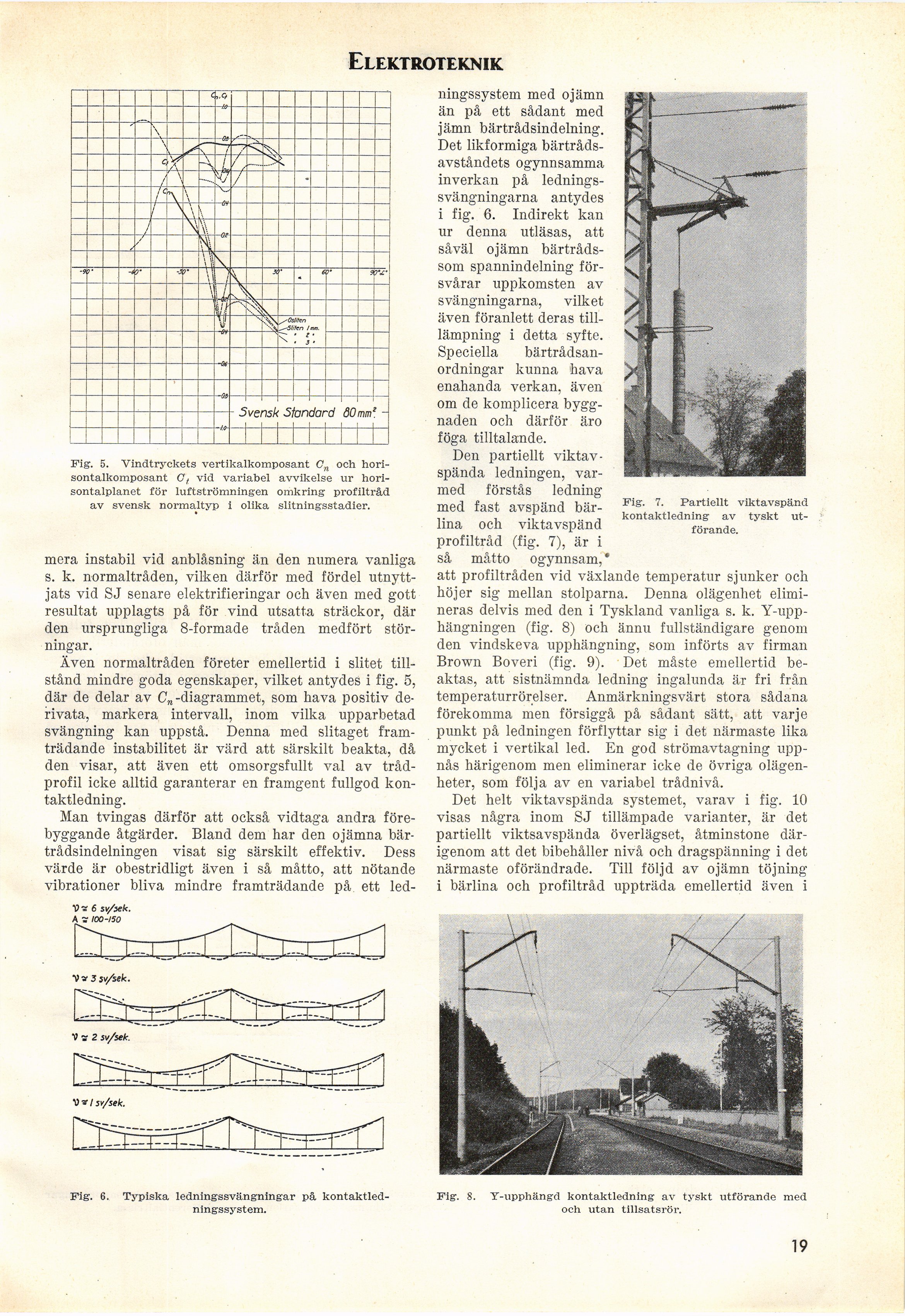

Elektroteknik

Fig. 5. Vindtryckets vertikalkomposant Cn och
hori-sontalkomposant Gf vid variabel avvikelse ur
horisontalplanet för luftströmningen omkring profiltråd
av svensk normaltyp i olika slitningsstadier.

mera instabil vid anblåsning än den numera vanliga
s. k. normaltråden, vilken därför med fördel
utnyttjats vid SJ senare elektrifieringar och även med gott
resultat upplagts på för vind utsatta sträckor, där
den ursprungliga 8-formade tråden medfört
störningar.

Även normaltråden företer emellertid i slitet
tillstånd mindre goda egenskaper, vilket antydes i fig. 5,
där de delar av Cn -diagrammet, som hava positiv
de-rivata, markera intervall, inom vilka upparbetad
svängning kan uppstå. Denna med slitaget
framträdande instabilitet är värd att särskilt beakta, då
den visar, att även ett omsorgsfullt val av
trådprofil icke alltid garanterar en framgent fullgod
kontaktledning.

Man tvingas därför att också vidtaga andra
förebyggande åtgärder. Bland dem har den ojämna
bär-trådsindelningen visat sig särskilt effektiv. Dess
värde är obestridligt även i så måtto, att nötande
vibrationer bliva mindre framträdande på ett led-

Vs6 sv/xk.

a s 100-150

Hj 3 sv/sek.

ningssystem med ojämn
än på ett sådant med
jämn bärtrådsindelning.
Det likformiga
bärtråds-avståndets ogynnsamma
inverkan på
ledningssvängningarna antydes
i fig. 6. Indirekt kan
ur denna utläsas, att
såväl ojämn
bärtråds-som spannindelning
försvårar uppkomsten av
svängningarna, vilket
även föranlett deras
till-lämpning i detta syfte.
Speciella
bärtrådsan-ordningar kunna hava
enahanda verkan, även
om de komplicera
byggnaden och därför äro
föga tilltalande.

Den partiellt
viktavspända ledningen,
varmed förstås ledning
med fast avspänd
bärlina och viktavspänd
profiltråd (fig. 7), är i
så måtto ogynnsam, *

att profiltråden vid växlande temperatur sjunker och
höjer sig mellan stolparna. Denna olägenhet
elimineras delvis med den i Tyskland vanliga s. k.
Y-upp-hängningen (fig. 8) och ännu fullständigare genom
den vindskeva upphängning, som införts av firman
Brown Boveri (fig. 9). Det måste emellertid
beaktas, att sistnämnda ledning ingalunda är fri från
temperaturrörelser. Anmärkningsvärt stora sådana
förekomma men försiggå på sådant sätt, att varje
punkt på ledningen förflyttar sig i det närmaste lika
mycket i vertikal led. En god strömavtagning
uppnås härigenom men eliminerar icke de övriga
olägenheter, som följa av en variabel trådnivå.

Det helt viktavspända systemet, varav i fig. 10
visas några inom SJ tillämpade varianter, är det
partiellt viktsavspända överlägset, åtminstone
därigenom att det bibehåller nivå och dragspänning i det
närmaste oförändrade. Till följd av ojämn töjning
i bärlina och profiltråd uppträda emellertid även i

Fig. 7. Partiellt viktavspänd
kontaktledning av tyskt
utförande.

I sv/sek.

Fig. 6.

Typiska ledningssvängningar på
kontaktledningssystem.

Fig.

Y-upphängd kontaktledning av tyskt utförande med
och utan tillsatsrör.
