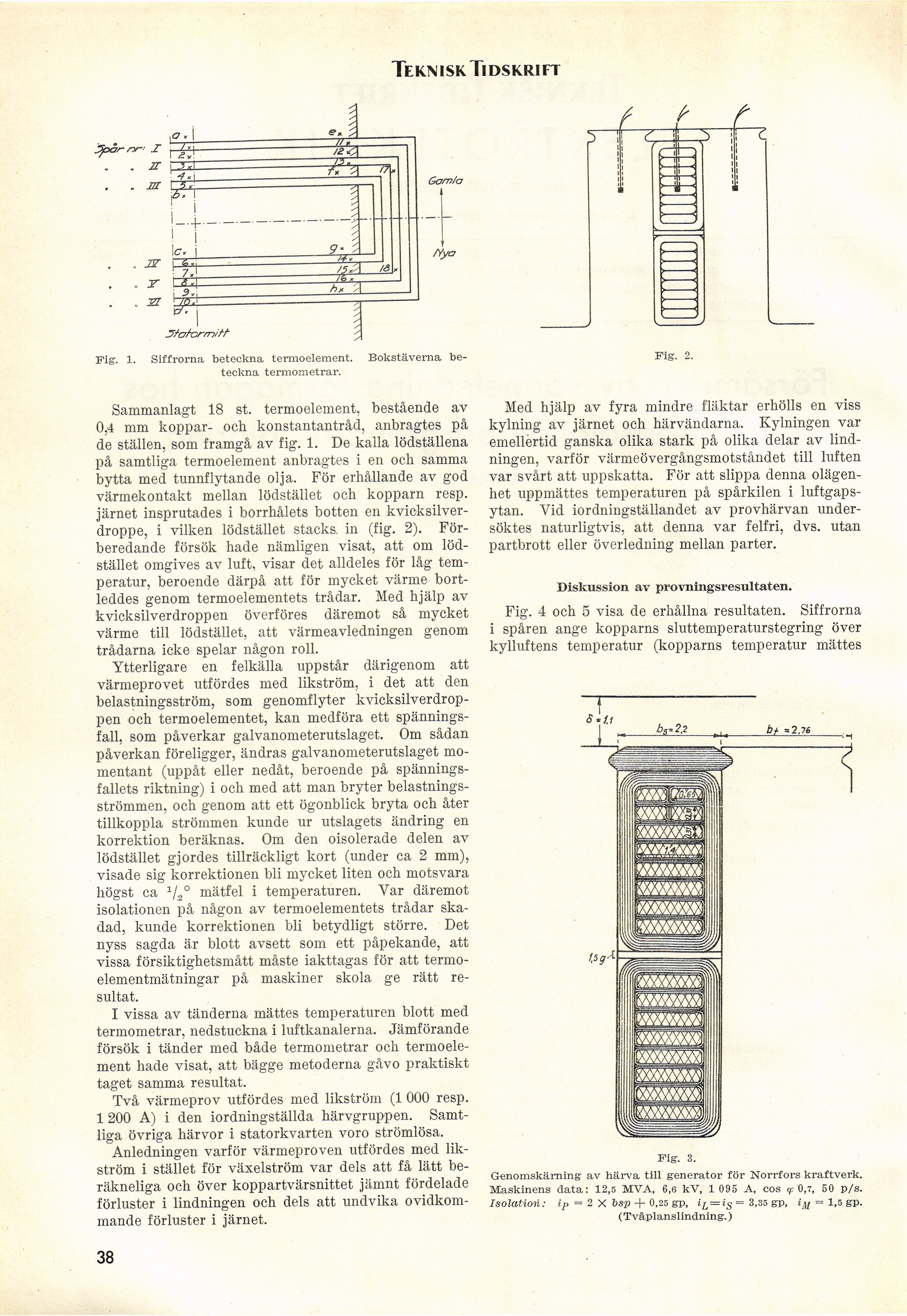

Teknisk Tidskrift

Fig. 2.

Fig. 1. Siffrorna beteckna termoelement. Bokstäverna
beteckna termometrar.

Sammanlagt 18 st. termoelement, bestående av
0,4 mm koppar- och. konstantantråd, anbragtes på
de ställen, som framgå av fig. 1. De kalla lödställena
på samtliga termoelement anbragtes i en och samma
bytta med tunnflytande olja. För erhållande av god
värmekontakt mellan lödstället och kopparn resp.
järnet insprutades i borrhålets botten en
kvicksilverdroppe, i vilken lödstället stacks, in (fig. 2).
Förberedande försök hade nämligen visat, att om
lödstället omgives av luft, visar det alldeles för låg
temperatur, beroende därpå att för mycket värme
bortleddes genom termoelementets trådar. Med hjälp av
kvicksilverdroppen överföres däremot så mycket
värme till lödstället, att värmeavledningen genom
trådarna icke spelar någon roll.

Ytterligare en felkälla uppstår därigenom att
värmeprovet utfördes med likström, i det att den
belastningsström, som genomflyter
kvicksilverdroppen och termoelementet, kan medföra ett
spänningsfall, som påverkar galvanometerutslagen Om sådan
påverkan föreligger, ändras galvanometerutslaget
momentant (uppåt eller nedåt, beroende på
spänningsfallets riktning) i och med att man bryter
belastningsströmmen, och genom att ett ögonblick bryta och åter
tillkoppla strömmen kunde ur utslagets ändring en
korrektion beräknas. Om den oisolerade delen av
lödstället gjordes tillräckligt kort (under ca 2 mm),
visade sig korrektionen bli mycket liten och motsvara
högst ca 1/2° mätfel i temperaturen. Yar däremot
isolationen på någon av termoelementets trådar
skadad, kunde korrektionen bli betydligt större. Det
nyss sagda är blott avsett som ett påpekande, att
vissa försiktighetsmått måste iakttagas för att
termo-elementmätningar på maskiner skola ge rätt
resultat.

I vissa av tänderna mättes temperaturen blott med
termometrar, nedstuckna i luftkanalerna. Jämförande
försök i tänder med både termometrar och
termoelement hade visat, att bägge metoderna gåvo praktiskt
taget samma resultat.

Två värmeprov utfördes med likström (1 000 resp.
1 200 A) i den iordningställda härvgruppen.
Samtliga övriga härvor i statorkvarten voro strömlösa.

Anledningen varför värmeproven utfördes med
likström i stället för växelström var dels att få lätt
be-räkneliga och över koppartvärsnittet jämnt fördelade
förluster i lindningen och dels att undvika
ovidkommande förluster i järnet.

Med hjälp av fyra mindre fläktar erhölls en viss
kylning av järnet och härvändarna. Kylningen var
emellertid ganska olika stark på olika delar av
lindningen, varför värmeövergångsmotståndet till luften
var svårt att uppskatta. För att slippa denna
olägenhet uppmättes temperaturen på spårkilen i
luftgaps-ytan. Vid iordningställandet av provhärvan
undersöktes naturligtvis, att denna var felfri, dvs. utan
partbrott eller överledning mellan parter.

Diskussion av provningsresultaten.

Fig. 4 och 5 visa de erhållna resultaten. Siffrorna
i spåren ånge kopparns sluttemperaturstegring över
kylluftens temperatur (kopparns temperatur mättes

b,1=2.76

-1–

Fig. 3.

Genomskärning av härva till generator för Norrfors kraftverk.
Maskinens data: 12,5 MVA, 6,6 kV, 1 095 A, eos y 0,7, 50 p/s.
Isolation: ip = 2 X bsp -†- 0,25 gp, iL = is = 3,35 gp, = 1,5 gp.
(Tvåplanslindning.)

38
