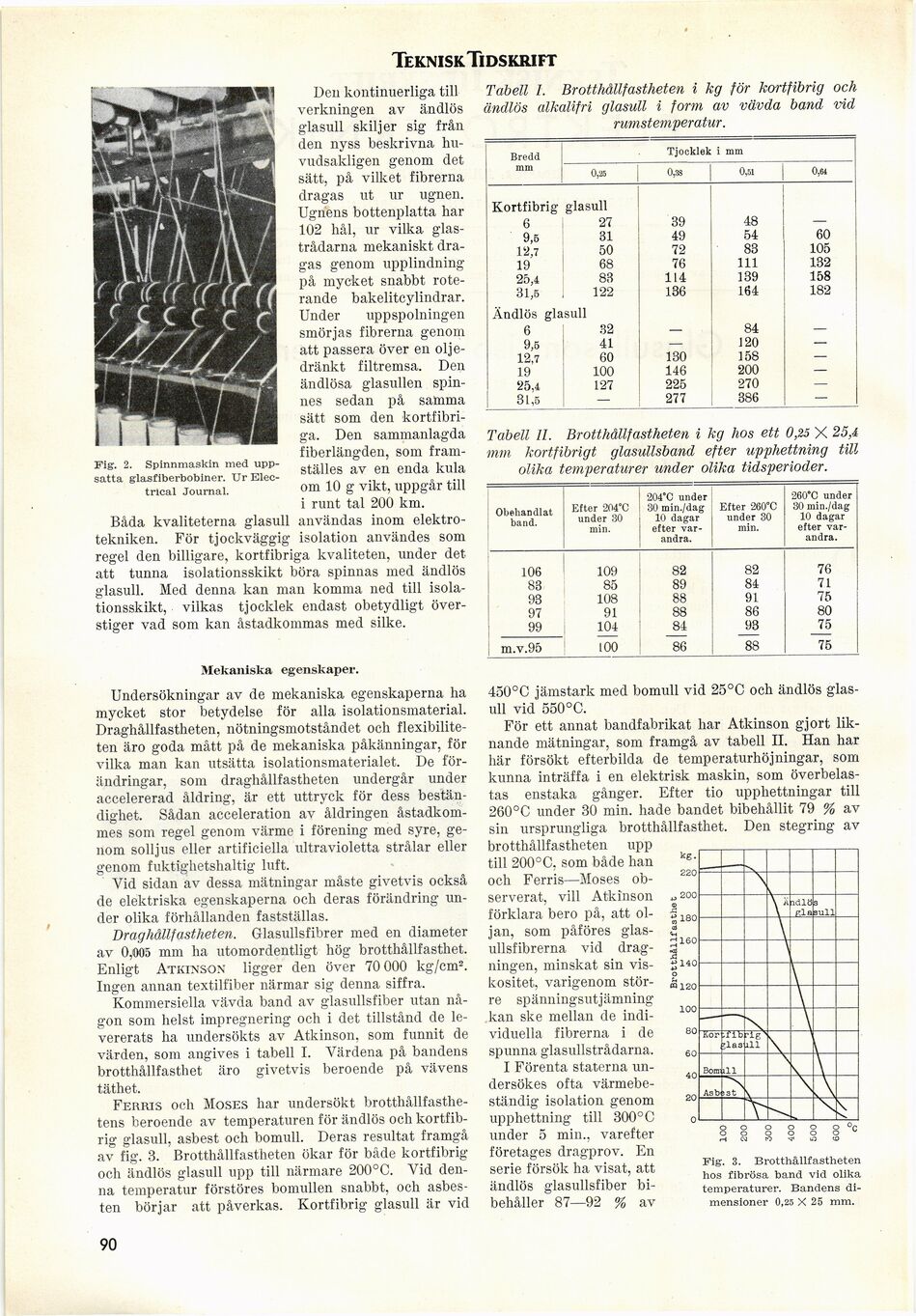

Teknisk Tidskrift

Den kontinuerliga till
verkningen av ändlös
glasull skiljer sig från
den nyss beskrivna
huvudsakligen genom det
sätt, på vilket fibrerna
dragas ut ur ugnen.
Ugnens bottenplatta har
102 hål, ur vilka
glastrådarna mekaniskt
dragas genom upplindning
på mycket snabbt
roterande bakelitcylindrar.
Under uppspolningen
smörjas fibrerna genom
att passera över en
oljedränkt filtremsa. Den
ändlösa glasullen
spin-nes sedan på samma
sätt som den
kortfibriga. Den sammanlagda
fiberlängden, som
framställes av en enda kula
om 10 g vikt, uppgår till
i runt tal 200 km.

Båda kvaliteterna glasull användas inom
elektrotekniken. För tjockväggig isolation användes som
regel den billigare, kortfibriga kvaliteten, under det.
att tunna isolationsskikt böra spinnas med ändlös
glasull. Med denna kan man komma ned till
isolationsskikt, vilkas tjocklek endast obetydligt
överstiger vad som kan åstadkommas med silke.

Mekaniska egenskaper.

Undersökningar av de mekaniska egenskaperna ha
mycket stor betydelse för alla isolationsmaterial.
Draghållfastheten, nötningsmotståndet och
flexibiliteten äro goda mått på de mekaniska påkänningar, för
vilka man kan utsätta isolationsmaterialet. De
förändringar, som draghållfastheten undergår under
accelererad åldring, är ett uttryck för dess
beständighet. Sådan acceleration av åldringen
åstadkom-mes som regel genom värme i förening med syre,
genom solljus eller artificiella ultravioletta strålar eller
genom fuktighetshaltig luft.

Yid sidan av dessa mätningar måste givetvis också
de elektriska egenskaperna och deras förändring
under olika förhållanden fastställas.

Draghållfastheten. Glasullsfibrer med en diameter
av 0,005 mm ha utomordentligt hög brotthållfasthet.
Enligt Atkinson ligger den över 70 000 kg/cm2.
Ingen annan textilfiber närmar sig denna siffra.

Kommersiella vävda band av glasullsfiber utan
någon som helst impregnering och i det tillstånd de
levererats lia undersökts av Atkinson, som funnit de
värden, som angives i tabell I. Värdena på bandens
brotthållfasthet äro givetvis beroende på vävens
täthet.

Ferris och Moses har undersökt
brotthållfasthetens beroende av temperaturen för ändlös och
kortfib-rig glasull, asbest och bomull. Deras resultat framgå
av fig. 3. Brotthållfastheten ökar för både kortfibrig
och ändlös glasull upp till närmare 200°C. Vid
denna temperatur förstöres bomullen snabbt, och
asbesten börjar att påverkas. Kortfibrig glasull är vid

Tabell I. Brotthållfastheten i kg för kortfibrig och
ändlös alkalifri glasull i form av vävda band vid
rumstemperatur.

Bredd mm Tjocklek i mm
0,25 0,38 0,51 0,64
Kortfibrig glasull
6 27 39 48 -
9,5 31 49 54 60
12,7 50 72 83 105
19 68 76 111 132
25,4 83 114 139 158
31,5 122 136 164 182
Ändlös glasull
6 32 — 84 —
9,5 41 — 120 —
12,7 60 130 158 —
19 100 146 200 —
25,4 127 225 270 —
31,5 — 277 386 —

Tabell II. Brotthållfastheten i kg hos ett 0,25 X 25,4
mm kortfibrigt glasullsband efter upphettning till
olika temperaturer under olika tidsperioder.

Obehandlat band. Etter 204°c under 30 min. 204°c under 30 min./dag 10 dagar efter
varandra. Efter 260°c under 30 min. 260°c under 30 min./dag 10 dagar efter
varandra.
106 109 82 82 76
83 85 89 84 71
93 108 88 91 75
97 91 88 86 80
99 104 84 93 75
m.v.95 100 86 88 75

450°C jämstark med bomull vid 25°C och ändlös
glasull vid 5oO°C.

För ett annat bandfabrikat har Atkinson gjort
liknande mätningar, som framgå av tabell II. Han har
här försökt efterbilda de temperaturhöjningar, som
kunna inträffa i en elektrisk maskin, som
överbelastas enstaka gånger. Efter tio upphettningar till
260°C under 30 min. hade bandet bibehållit 79 % av
sin ursprungliga brotthållfasthet. Den stegring av
brotthållfastheten upp
till 200° C, som både han
och Ferris—Moses
observerat, vill Atkinson
förklara bero på, att
oljan, som påföres
glasullsfibrerna vid
dragningen, minskat sin
viskositet, varigenom
större spänningsutjämning
kan ske mellan de
individuella fibrerna i de
spunna glasullstrådarna.

I Förenta staterna
undersökes ofta
värmebeständig isolation genom
upphettning till 300° C
under 5 min., varefter
företages dragprov. En
serie försök ha visat, att
ändlös glasullsfiber
bibehåller 87—92 % av

Fig. 2. Spinnmaskin med
uppsatta glasfiberbobiner. Ur
Elec-trical Journal.

Fig. 3. Brotthållfastheten
hos fibrösa band vid olika
temperaturer. Bandens
dimensioner 0,25 X 25 mm.
