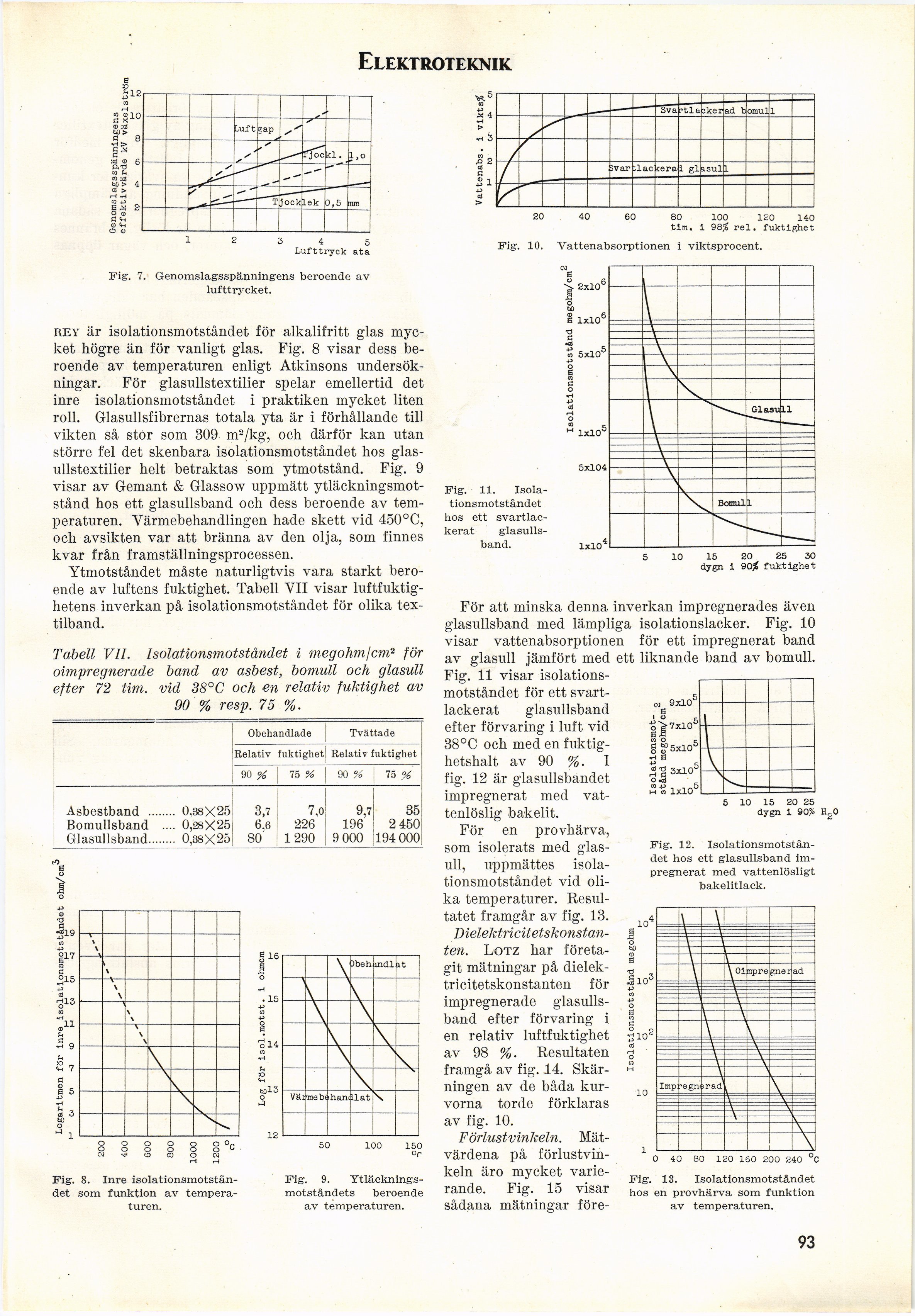

Elektroteknik

Obehandlade Tvättade
Relativ fuktighet Relativ fuktighet
90 % 75 % 90 % 75 %
Asbestband 0.38X25 Bomullsband .... 0,28X25 Glasullsband........ 0,88X25 3,7 6.6 80’ 7,0 226 1290 9,7 196 9 000 35 2 450 194 000

Fig1. 8. Inre
isolationsmotståndet som funktion av
temperaturen.

1 2 5 4 5

Lufttryck ata

Fig. 7. Genomslagsspänningens beroende av
lufttrycket.

REY är isolationsmotståndet för alkalifritt glas
mycket högre än för vanligt glas. Fig. 8 visar dess
beroende av temperaturen enligt Atkinsons
undersökningar. För glasullstextilier spelar emellertid det
inre isolationsmotståndet i praktiken mycket liten
roll. Glasullsfibrernas totala yta är i förhållande till
vikten så stor som 309 m2/kg, och därför kan utan
större fel det skenbara isolationsmotståndet hos
glasullstextilier helt betraktas som ytmotstånd. Fig. 9
visar av Gemant & Glassow uppmätt
ytläckningsmot-stånd hos ett glasullsband och dess beroende av
temperaturen. Värmebehandlingen hade skett vid 450°C,
och avsikten var att bränna av den olja, som finnes
kvar från framställningsprocessen.

Ytmotståndet måste naturligtvis vara starkt
beroende av luftens fuktighet. Tabell VII visar
luftfuktighetens inverkan på isolationsmotståndet för olika
textilband.

Tabell VII. Isolationsmotståndet i megohm jern? för
oimpregnerade band av asbest, bomull och glasull
efter 72 tim. vid 38°C och en relativ fuktighet av
90 % resp. 75 %.

Fig. 10. Vattenabsorptionen i viktsprocent.

Fig. 11.
Isolationsmotståndet
hos ett
svartlackerat glasullsband.

Fig. 12.
Isolationsmotståndet hos ett glasullsband
impregnerat med vattenlösligt
bakelitlack.

150
°r

Fig. 9.
Ytläcknings-motståndets beroende
av temperaturen.

För att minska denna inverkan impregnerades även
glasullsband med lämpliga isolationslacker. Fig. 10
visar vattenabsorptionen för ett impregnerat band
av glasull jämfört med ett liknande band av bomull.
Fig. 11 visar
isolationsmotståndet för ett
svartlackerat glasullsband
efter förvaring i luft vid
38 °C och med en
fuktighetshalt av 90 %. I
fig. 12 är glasullsbandet
impregnerat med
vat-tenlöslig bakelit.

För en provhärva,
som isolerats med
glasull, uppmättes
isolationsmotståndet vid
olika temperaturer.
Resultatet framgår av fig. 13.

[-Dielektricitetskonstanten.-]

{+Dielektricitetskonstan-
ten.+} Lotz har
företagit mätningar på
dielektricitetskonstanten för
impregnerade
glasulls-band efter förvaring i
en relativ luftfuktighet
av 98 %. Resultaten
framgå av fig. 14.
Skärningen av de båda
kurvorna torde förklaras
av fig. 10.

Förlust vinkeln.
Mätvärdena på
förlustvinkeln äro mycket
varierande. Fig. 15 visar
sådana mätningar före-

0 40 80 120 160 200 240 c

Fig. 13. Isolationsmotståndet
hos en provhärva som funktion
av temperaturen.

93
