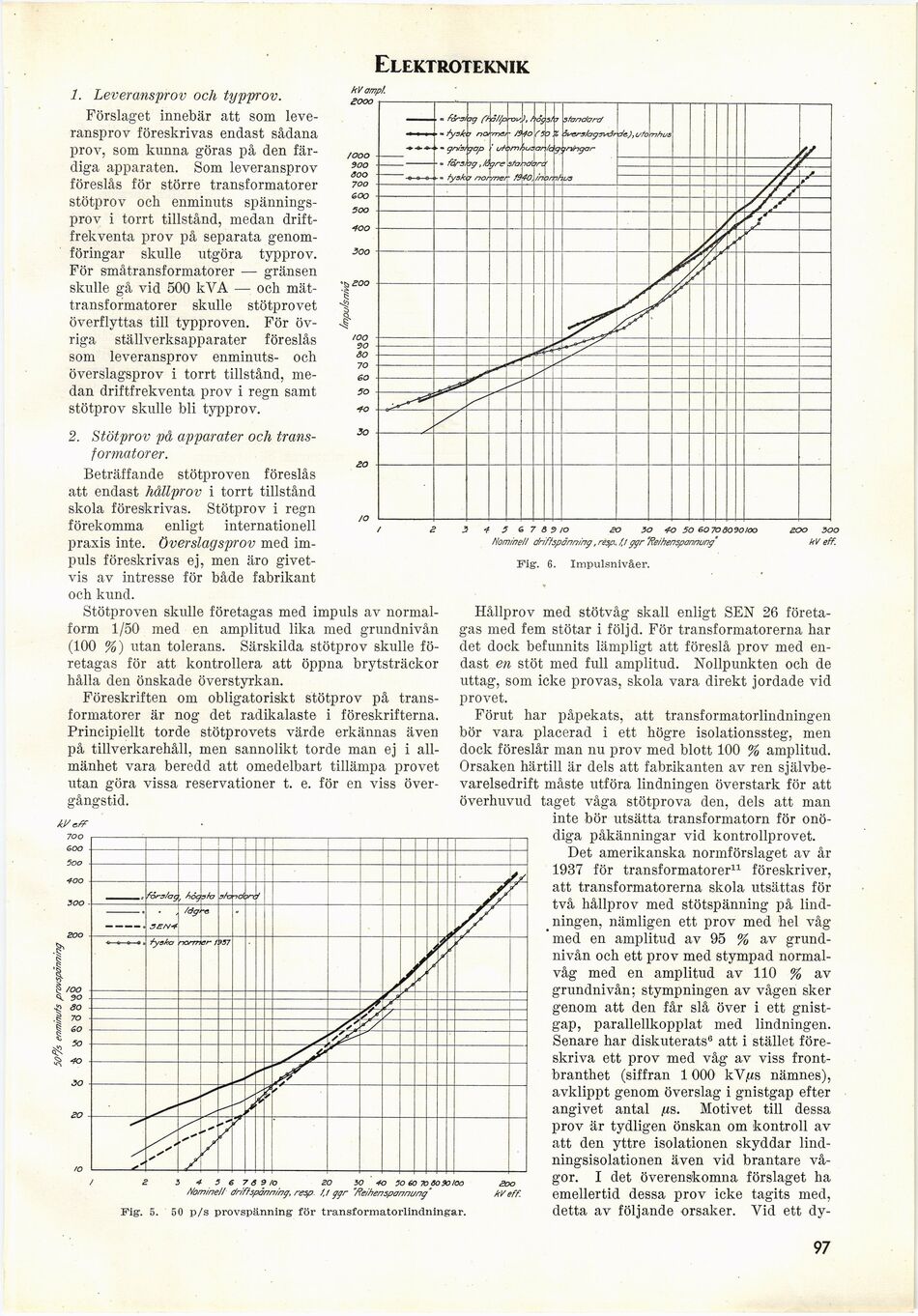

1. Leveransprov och typprov.

Förslaget innebär att som
leveransprov föreskrivas endast sådana
prov, som kunna göras på den
färdiga apparaten. Som leveransprov
föreslås för större transformatorer
stötprov och enminuts
spänningsprov i torrt tillstånd, medan
drift-frekventa prov på separata
genomföringar skulle utgöra typprov.
För små transformatorer — gränsen
skulle gå vid 500 kVA — och
mättransformatorer skulle stötprovet
överflyttas till typproven. För
övriga ställverksapparater föreslås
som leveransprov enminuts- och
överslagsprov i torrt tillstånd,
medan driftfrekventa prov i regn samt
stötprov skulle bli typprov.

Elektroteknik

kV amp/.
£000 1—

/000
soo
åoo
700
600

5 6 7 89 iO 20 30 40 50 60700050100

Nominell driftspànn/ng, resp. I i ggr ’Rerhensponnung’

Fig. 6. Impulsnivåer.

2. Stötprov på apparater och
transformatorer.

Beträffande stötproven föreslås
att endast hållprov i torrt tillstånd
skola föreskrivas. Stötprov i regn
förekomma enligt internationell
praxis inte. överslagsprov med
impuls föreskrivas ej, men äro
givetvis av intresse för både fabrikant
och kund.

Stötproven skulle företagas med impuls av
normalform 1/50 med en amplitud lika med grundnivån
(100 %) utan tolerans. Särskilda stötprov skulle
företagas för att kontrollera att öppna brytsträckor
hålla den önskade överstyrkan.

Föreskriften om obligatoriskt stötprov på
transformatorer är nog det radikalaste i föreskrifterna.
Principiellt torde stötprovets värde erkännas även
på tillverkarehåll, men sannolikt torde man ej i
allmänhet vara beredd att omedelbart tillämpa provet
utan göra vissa reservationer t. e. för en viss
övergångstid.
ty aff

700
600
500
400

§ /oo

90
so

■g

I

Z 3 4 5 £ 7 3 9 io 20 30 40 50 60 ID 60 90 JOO

Nominel/ dr/ffspànn/rjg, resp. ij ggr "Re/hensponrwng"

Fig. 5. 50 p/s provspänning för transformatorlindningar.

Hållprov med stötvåg skall enligt SEN 26
företagas med fem stötar i följd. För transformatorerna har
det dock befunnits lämpligt att föreslå prov med
endast en stöt med full amplitud. Nollpunkten och de
uttag, som icke provas, skola vara direkt jordade vid
provet.

Förut har påpekats, att transformatorlindningen
bör vara placerad i ett högre isolationssteg, men
dock föreslår man nu prov med blott 100 % amplitud.
Orsaken härtill är dels att fabrikanten av ren
självbevarelsedrift måste utföra lindningen överstark för att
överhuvud taget våga stötprova den, dels att man
inte bör utsätta transformatorn för
onödiga påkänningar vid kontrollprovet.

Det amerikanska normförslaget av år
1937 för transformatorer11 föreskriver,
att transformatorerna skola utsättas för
två hållprov med stötspänning på
lindningen, nämligen ett prov med hel våg
med en amplitud av 95 % av
grundnivån och ett prov med stympad
normalvåg med en amplitud av 110 % av
grundnivån; stympningen av vågen sker
genom att den får slå över i ett
gnistgap, parallellkopplat med lindningen.
Senare har diskuterats6 att i stället
föreskriva ett prov med våg av viss
front-branthet (siffran 1000 kV,i<s nämnes),
avklippt genom överslag i gnistgap efter
angivet antal /is. Motivet till dessa
prov är tydligen önskan om kontroll av
att den yttre isolationen skyddar
lind-ningsisolationen även vid brantare
vågor. I det överenskomna förslaget ha
emellertid dessa prov icke tagits med,
detta av följande orsaker. Yid ett dy-

soo

Weff.
