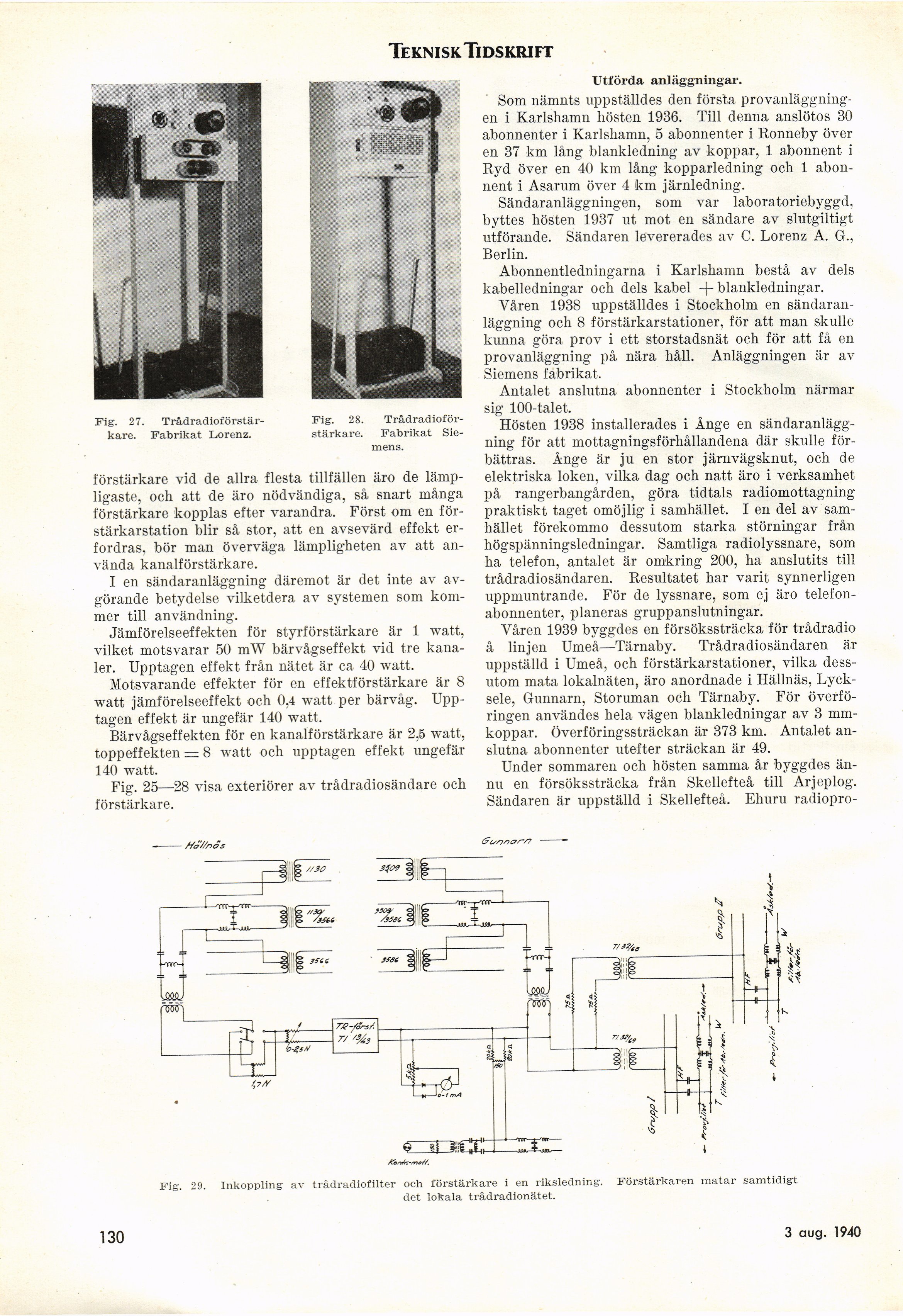

Teknisk Ti dskrift

Fig. 27.
Trådradioförstär-kare. Fabrikat Lorenz.

Fig. 28.
Trådradioför-stärkare. Fabrikat
Siemens.

Utförda anläggningar.

Som nämnts uppställdes den första
provanläggningen i Karlshamn hösten 1936. Till denna anslötos 30
abonnenter i Karlshamn, 5 abonnenter i Ronneby över
en 37 km lång blankledning av koppar, 1 abonnent i
Ryd över en 40 km lång kopparledning och 1
abonnent i Asarum över 4 km järnledning.

Sändaranläggningen, som var laboratoriebyggd.
byttes hösten 1937 ut mot en sändare av slutgiltigt
utförande. Sändaren levererades av C. Lorenz A. G.,
Berlin.

Abonnentledningarna i Karlshamn bestå av dels
kabelledningar och dels kabel + blankledningar.

Våren 1938 uppställdes i Stockholm en
sändaran-läggning och 8 förstärkarstationer, för att man skulle
kunna göra prov i ett storstadsnät och för att få en
provanläggning på nära håll. Anläggningen är av
Siemens fabrikat.

Antalet anslutna abonnenter i Stockholm närmar
sig 100-talet.

Hösten 1938 installerades i Ånge en
sändaranlägg-ning för att mottagningsförhållandena där skulle
förbättras. Ånge är ju en stor järnvägsknut, och de
elektriska loken, vilka dag och natt äro i verksamhet
på rangerbangården, göra tidtals radiomottagning
praktiskt taget omöjlig i samhället. I en del av
samhället förekommo dessutom starka störningar från
högspänningsledningar. Samtliga radiolyssnare, som
ha telefon, antalet är omkring 200, ha anslutits till
trådradiosändaren. Resultatet har varit synnerligen
uppmuntrande. För de lyssnare, som ej äro
telefonabonnenter, planeras gruppanslutningar.

Våren 1939 byggdes en försökssträcka för trådradio
å linjen Umeå—Tärnaby. Trådradiosändaren är
uppställd i Umeå, och förstärkarstationer, vilka
dessutom mata lokalnäten, äro anordnade i Hällnäs,
Lycksele, Gunnarn, Storuman och Tärnaby. För
överföringen användes hela vägen blankledningar av 3
mm-koppar. Överföringssträckan är 373 km. Antalet
anslutna abonnenter utefter sträckan är 49.

Under sommaren och hösten samma år byggdes
ännu en försökssträcka från Skellefteå till Arjeplog.
Sändaren är uppställd i Skellefteå, Ehuru radiopro-

förstärkare vid de allra flesta tillfällen äro de
lämpligaste, och att de äro nödvändiga, så snart många
förstärkare kopplas efter varandra. Först om en
för-stärkarstation blir så stor, att en avsevärd effekt
erfordras, bör man överväga lämpligheten av att
använda kanalförstärkare.

I en sändaranläggning däremot är det inte av
avgörande betydelse vilketdera av systemen som
kommer till användning.

Jämförelseeffekten för styrförstärkare är 1 watt,
vilket motsvarar 50 mW bärvågseffekt vid tre
kanaler. Upptagen effekt från nätet är ca 40 watt.

Motsvarande effekter för en effektförstärkare är 8
watt jämförelseeffekt och 0,4 watt per bärvåg.
Upptagen effekt är ungefär 140 watt.

Bärvågseffekten för en kanalförstärkare är 2,5 watt,
toppeffekten = 8 watt och upptagen effekt ungefär
140 watt.

Fig. 25—28 visa exteriörer av trådradiosändare och
förstärkare.

- fja//r>ös



Fig. 29. Inkoppling av trådradiofilter och förstärkare i en riksledning. Förstärkaren matar samtidigt

det lokala trådradionätet.

130

3 aug. 1940
