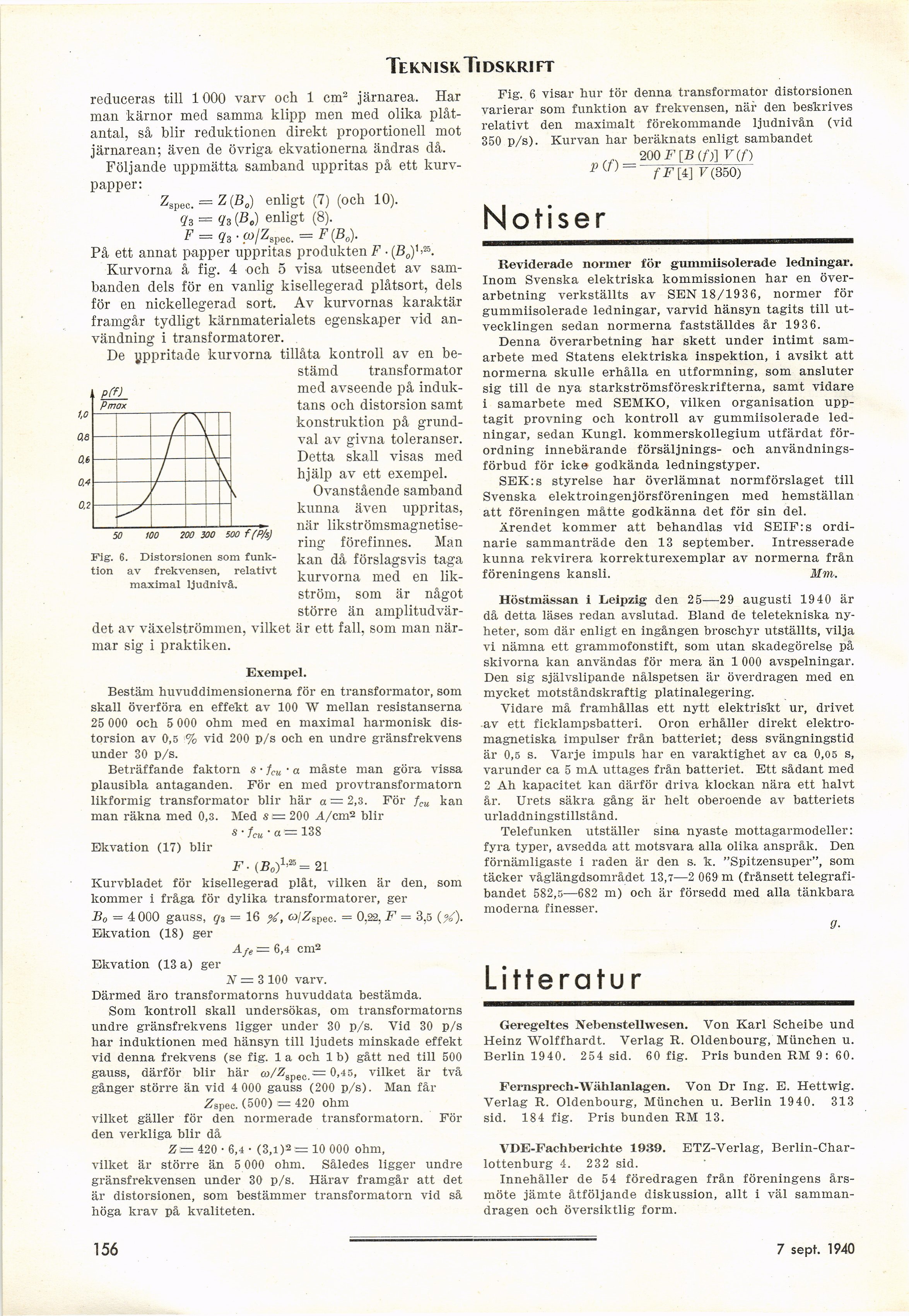

Tek.niskTidsk.rift

reduceras till 1000 varv och 1 cm2 järnarea. Har
man kärnor med samma klipp men med olika
plåtantal, så blir reduktionen direkt proportionell mot
järnarean; även de övriga ekvationerna ändras då.

Följande uppmätta samband uppritas på ett
kurv-papper:

Zspec. = Z(B„) enligt (7) (och 10).
q3 = q3 (Be) enligt (8).

F = ■ Ö>/Zspec. = F(B„).

På ett annat papper uppritas produkten F - (Bo)1’25.

Kurvorna å fig. 4 och 5 visa utseendet av
sambanden dels för en vanlig kisellegerad plåtsort, dels
för en nickellegerad sort. Av kurvornas karaktär
framgår tydligt kärnmaterialets egenskaper vid
användning i transformatorer.

De yppritade kurvorna tillåta kontroll av en
bestämd transformator
med avseende på
induktans och distorsion samt
konstruktion på
grundval av givna toleranser.
Detta skall visas med
hjälp av ett exempel.

Ovanstående samband
kunna även uppritas,

när
likströmsmagnetisering förefinnes. Man
kan då förslagsvis taga

Fig. 6. Distorsionen som
funktion av frekvensen, relativt
maximal ljudnivå.

Fig. 6 visar hur tör denna transformator distorsionen
varierar som funktion av frekvensen, när den beskrives
relativt den maximalt förekommande ljudnivån (vid
350 p/s). Kurvan har beräknats enligt sambandet
200 F[B(f)] V(f)

P(f) = -

f F [4] V (350)

Notiser

kurvorna med en
likström, som är något
större än
amplitudvär-det av växelströmmen, vilket är ett fall, som man
närmar sig i praktiken.

Exempel.

Bestäm huvuddimensionerna för en transformator, som
skall överföra en effekt av 100 W mellan resistanserna

25 000 och 5 000 ohm med en maximal harmonisk
distorsion av 0,5 % vid 200 p/s och en undre gränsfrekvens
under 30 p/s.

Beträffande faktorn s ■ †cu ■ a måste man göra vissa
plausibla antaganden. För en med provtransformatorn
likformig transformator blir här a = 2,3. För fcu kan
man räkna med 0,3. Med s — 200 A/cm2 blir
s-fcu-a= 138

Ekvation (17) blir

F ■ (P0)1’25= 21
Kurvbladet för kisellegerad plåt, vilken är den, som
kommer i fråga för dylika transformatorer, ger
S0 = 4 000 gauss, g3 = 16 tf, cJ/Zspec. = 0,22, F = 3,5 «).
Ekvation (18) ger

Afe= 6,4 cm2

Ekvation (13 a) ger

N = 3 100 varv.
Därmed äro transformatorns huvuddata bestämda.

Som kontroll skall undersökas, om transformatorns
undre gränsfrekvens ligger under 30 p/s. Vid 30 p/s
har induktionen med hänsyn till ljudets minskade effekt
vid denna frekvens (se fig. 1 a och 1 b) gått ned till 500
gauss, därför blir här co/Zspec = 0,4 5, vilket är två
gånger större än yid 4 000 gauss (200 p/s). Man får

Zspec. (500) = 420 ohm
vilket gäller för den normerade transformatorn. För
den verkliga blir då

Z— 420 • 6,4 • (3,i)2= 10 000 ohm,
vilket är större än 5 000 ohm. Således ligger undre
gränsfrekvensen under 30 p/s. Härav framgår att det
är distorsionen, som bestämmer transformatorn vid så
höga krav på kvaliteten.

Reviderade normer för guminiisolerade ledningar.
Inom Svenska elektriska kommissionen har en
överarbetning verkställts av SEN 18/1936, normer för
gummiisolerade ledningar, varvid hänsyn tagits till
utvecklingen sedan normerna fastställdes år 1936.

Denna överarbetning har skett under intimt
samarbete med Statens elektriska inspektion, i avsikt att
normerna skulle erhålla en utformning, som ansluter
sig till de nya starkströmsföreskrifterna, samt vidare

1 samarbete med SEMKO, vilken organisation
upptagit provning och kontroll av gummiisolerade
ledningar, sedan Kungl, kommerskollegium utfärdat
förordning innebärande försäljnings- och
användningsförbud för icke godkända ledningstyper.

SEK:s styrelse har överlämnat normförslaget till
Svenska elektroingenjörsföreningen med hemställan
att föreningen måtte godkänna det för sin del.

Ärendet kommer att behandlas vid SEIF:s
ordinarie sammanträde den 13 september. Intresserade
kunna rekvirera korrekturexemplar av normerna från
föreningens kansli. Mm.

Höstmässan i Leipzig den 25—29 augusti 1940 är
då detta läses redan avslutad. Bland de teletekniska
nyheter, som där enligt en ingången broschyr utställts, vilja
vi nämna ett grammofonstift, som utan skadegörelse på
skivorna kan användas för mera än 1 000 avspelningar.
Den sig självslipande nålspetsen är överdragen med en
mycket motståndskraftig platinalegering.

Vidare må framhållas ett nytt elektriskt ur, drivet
av ett ficklampsbatteri. Oron erhåller direkt
elektromagnetiska impulser från batteriet; dess svängningstid
är 0,5 s. Varje impuls har en varaktighet av ca 0,05 s,
varunder ca 5 mA uttages från batteriet. Ett sådant med

2 Ah kapacitet kan därför driva klockan nära ett halvt
år. Urets säkra gång är helt oberoende av batteriets
urladdningstillstånd.

Telefunken utställer sina nyaste mottagarmodeller:
fyra typer, avsedda att motsvara alla olika anspråk. Den
förnämligaste i raden är den s. k. "Spitzensuper", som
täcker våglängdsområdet 13,7—2 069m (frånsett
telegrafibandet 582,5—682 m) och är försedd med alla tänkbara
moderna finesser.

Litteratu r

Geregeltes Nebenstellwesen. Von Karl Scheibe und
Heinz Wolffhardt. Verlag R. Oldenbourg, München u.
Berlin 1940. 254 sid. 60 fig. Pris bunden RM 9: 60.

Fernsprech-Wählanlagen. Von Dr Ing. E. Hettwig.
Verlag R. Oldenbourg, München u. Berlin 1940. 313
sid. 184 fig. Pris bunden RM 13.

VDE-Fachberichte 1939. ETZ-Verlag,
Berlin-Char-lottenburg 4. 232 sid.

Innehåller de 54 föredragen från föreningens
årsmöte jämte åtföljande diskussion, allt i väl
sammandragen och översiktlig form.
