Teknisk Tidskrift

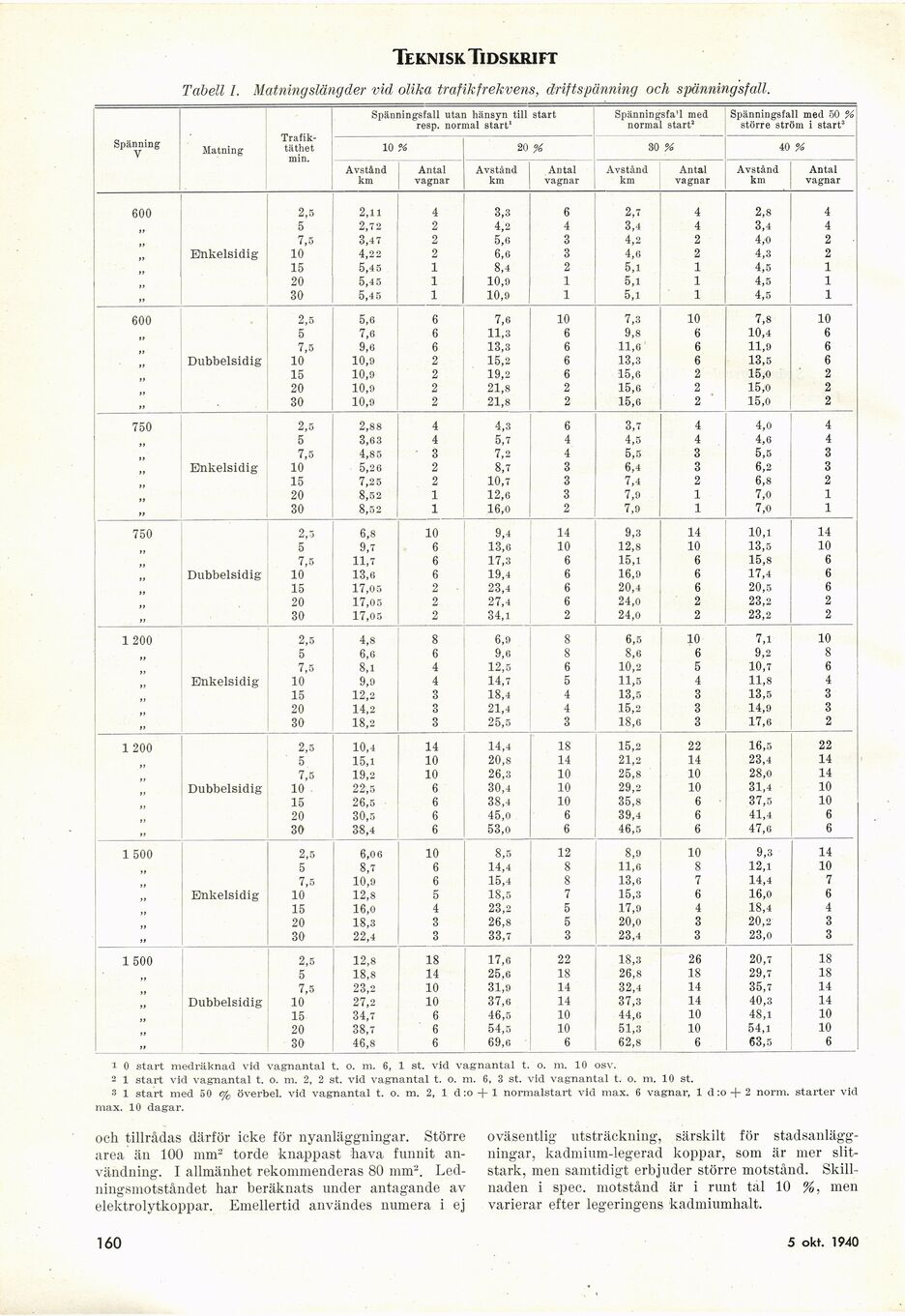

Tabell I. Matningslängder vid olika trafikfrekvens, driftspänning och spänningsfall.

[-Trafiktäthet-]

{+Trafik- täthet+} min. Spänningsfall utan hänsyn till start resp. normal start1 Spänningsfa’1 med normal start2 Spänningsfall med 50 % större ström i start3
Spänning Y Matning 10 % 20 30 % 40 ^
Avstånd km Antal vagnar Avstånd km Antal vagnar Avstånd km Antal vagnar Avstånd km Antal vagnar


600 2,5 2,11 4 3,3 6 2,7 4 2,8 4

5 2,72 2 4,2 4 3,4 4 3,4 4

7,5 3,47 2 5,6 3 4,2 2 4,0 2

Enkelsidig 10 4,22 2 6,6 3 4,6 2 4,3 2

15 5,45 1 8,4 2 5,1 1 4,5 1

20 5,45 1 10,9 1 5,1 1 4,5 1

30 5,45 1 10,9 1 5,i 1 4,5 1

600 2,5 5,6 6 7,6 10 7,3 10 7,8 10

5 7,6 6 11,3 6 9,8 6 10,4 6

7,5 9,6 6 13,3 6 11,6 6 11,9 6

Dubbelsidig 10 10,9 2 15,2 6 13,3 6 13,5 6

15 10,9 2 19,2 6 15,6 2 15,0 2

20 10,9 2 21,8 2 15,6 2 15,0 2

„ 30 10,9 2 21,8 2 15,6 2 15,0 2

750 2,5 2,88 4 4,3 6 3,7 4 4,o 4

5 3,63 4 5,7 4 4,5 4 4,6 4

7,5 4,85 3 7,2 4 5,5 3 5,5 3

Enkelsidig 10 5,26 2 8,7 3 6,4 3 6,2 3

15 7,25 2 10,7 3 7,4 2 6,8 2

20 8,52 1 12,6 3 7,9 1 7,0 1

30 8,52 1 16,0 2 7,9 1 7,0 1

750 2,5 6,8 10 9,4 14 9,3 14 10,i 14

5 9,7 6 13,6 10 12,8 10 13,5 10

7,5 11,7 6 17,3 6 15,1 6 15,8 6

Dubbelsidig 10 13,6 6 19,4 6 16,9 6 17,4 6

15 17,05 2 23,4 6 20,4 6 20,5 6

20 17,05 2 27,4 6 24,0 2 23,2 2

30 17,05 2 34,1 2 24,0 2 23,2 2

1 200 2,5 4,8 8 6,9 8 6,5 10 7,1 10

5 6,6 6 9,6 8 8,6 6 9,2 8

7,5 8,1 4 12,5 6 10,2 5 10,7 6

Enkelsidig 10 9,9 4 14,7 5 11,5 4 11,8 4

15 12,2 3 18,4 4 13,5 3 13,5 3

20 14,2 3 21,4 4 15,2 3 14,9 3

30 18,2 3 25,5 3 18,6 3 17,6 2_

1 200 2,5 10,4 14 14,4 18 15,2 22 16,5 22

5 15,1 10 20,8 14 21,2 14 23,4 14

" 7,5 19,2 10 26,3 10 25,8 10 28,0 14

Dubbelsidig 10 22,5 6 30,4 10 29,2 10 31,4 10

15 26,5 6 38,4 10 35,8 6 37,5 10

20 30,5 6 45,0 6 39,4 6 41,4 6

30 38,4 6 53,0 6 46,5 6 47,6__6_

1 500 2,5 6,06 10 8,5 12 8,9 10 9,3 14

5 8,7 6 14,4 8 11,6 8 12,1 10

7,5 10,9 6 15,4 8 13,6 7 14,4 7

Enkelsidig 10 12,8 5 18,5 7 15,3 6 16, o 6

15 16,0 4 23,2 5 17,9 4 18,4 4

20 18,3 3 26,8 5 20,0 3 20,2 3

30 22,4 3 33,7 3 23,4 3 23,0 3

1 500 2,5 12,8 18 17,6 22 18,3 26 20,7 18

5 18,8 14 25,6 18 26,8 18 29,7 18

7,5 23,2 10 31,9 14 32,4 14 35,7 14

Dubbelsidig 10 27,2 10 37,6 14 37,3 14 40,3 14

15 34,7 6 46,5 10 44,6 10 48,1 10

20 38,7 6 54,5 10 51,3 10 54,1 10

30 46,8 6 69,6 6 62,8 6 63,5 _6__

1 0 start medräknad vid vagnantal t. o. m. 6, 1 st. vid vagnantal t. o. m. 10 osv.

2 1 start vid vagnantal t. o. m. 2, 2 st. vid vagnantal t. o. m. 6, 3 st. vid vagnantal t. o. ni. 10 st.

3 1 start med 50 % överbel. vid vagnantal t. o. m. 2, 1 d:o + 1 normalstart vid max. 6 vagnar, 1 d :o + 2 norm. starter vid
max. 10 dagar.

och tillrådas därför icke för nyanläggningar. Större
area än 100 mm2 torde knappast hava funnit
användning. I allmänhet rekommenderas 80 mm2.
Ledningsmotståndet har beräknats under antagande av
elektrolytkoppar. Emellertid användes numera i ej

oväsentlig utsträckning, särskilt för
stadsanläggningar, kadmium-legerad koppar, som är mer
slitstark, men samtidigt erbjuder större motstånd.
Skillnaden i spec. motstånd är i runt tal 10 %, men
varierar efter legeringens kadmiumhalt.

160
