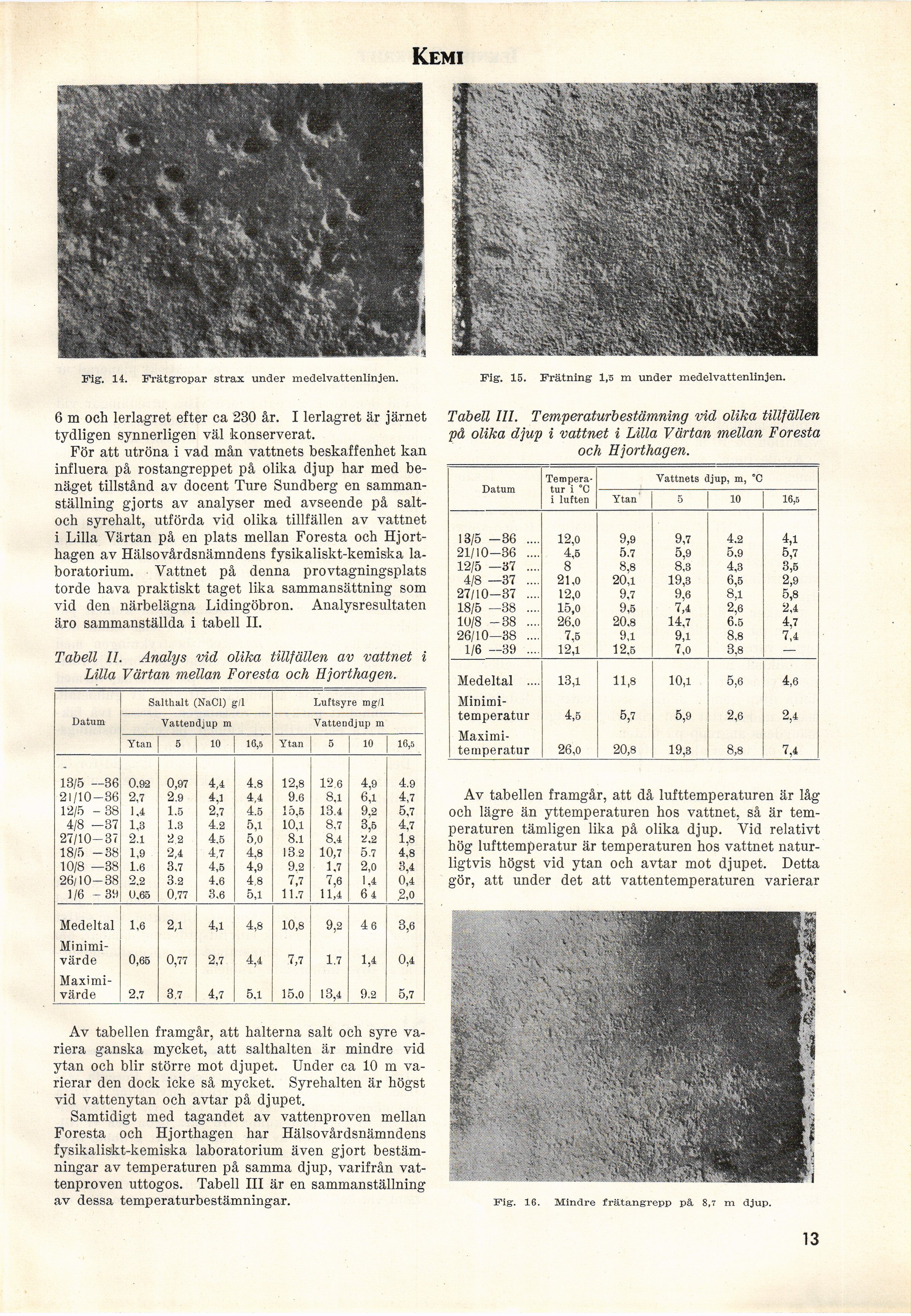

Kemi
Fig. 14. Frätgropar strax under medelvattenlinjen. Fig. 15. Frätning 1,3 m under medelvattenlinjen.
6 m och lerlagret efter ca 230 år. I lerlagret är järnet
tydligen synnerligen väl konserverat.
För att utröna i vad mån vattnets beskaffenhet kan
influera på rostangreppet på olika djup har med
benäget tillstånd av docent Ture Sundberg en
sammanställning gjorts av analyser med avseende på
salt-och syrehalt, utförda vid olika tillfällen av vattnet
i Lilla Värtan på en plats mellan Förestå och
Hjorthagen av Hälsovårdsnämndens fysikaliskt-kemiska
laboratorium. Vattnet på denna provtagningsplats
torde hava praktiskt taget lika sammansättning som
vid den närbelägna Lidingöbron. Analysresultaten
äro sammanställda i tabell II.
Tabell II. Analys vid olika tillfällen av vattnet i
Lilla Värtan mellan Förestå och Hjorthagen.
Salthalt (NaCl) fi Luftsyre mg/1
Datum Vattendjup m Vattendjup m
Ytan 5 10 16,5 Ytan 5 10 16,5
13/5 —36 0.92 0,97 4,4 4.8 12,8 12.6 4.9 4.9
21/10-36 2,7 2.9 4,1 4,4 9.6 8.1 6,1 4,7
12/5 -38 1,4 1.5 2,7 4.5 15,5 13.4 9,2 5,7
4/8 —37 1.3 1.3 4.2 5,1 10,1 8.7 3,5 4.7
27/10-37 2.1 22 4.5 5,0 8.1 8.4 2.2 1,8
18/5 -38 1,9 2,4 4,7 4.8 13.2 10,7 5.7 4,8
10/8 —38 1.6 3,7 4,5 4,9 9.2 1,7 2,0 3,4
26/10-38 2.2 3.2 4.6 4,8 7,7 7,6 1,4 0,4
1/6 -39 0,65 0,77 3.6 5,1 11.7 U,4 6 i .2,0
Medeltal 1,6 2,1 4,1 4,8 10,8 9,2 46 3,6
Minimi-
värde 0,65 0,77 2,7 4,4 7,7 1.7 M 0,4
Maximi-
värde 2,7 3,7 4,7 5.1 15,0 13,4 9.2 5,7
Av tabellen framgår, att halterna salt och syre
variera ganska mycket, att salthalten är mindre vid
ytan och blir större mot djupet. Under ca 10 m
varierar den dock icke så mycket. Syrehalten är högst
vid vattenytan och avtar på djupet.
Samtidigt med tagandet av vattenproven mellan
Förestå och Hjorthagen har Hälsovårdsnämndens
fysikaliskt-kemiska laboratorium även gjort
bestämningar av temperaturen på samma djup, varifrån
vattenproven uttogos. Tabell III är en sammanställning
av dessa temperaturbestämningar.
Tabell III. Temperaturbestämning vid olika tillfällen
på olika djup i vattnet i Lilla Värtan mellan Förestå
och Hjorthagen.
Datum [-Temperatur-] {+Tempera- tur+} i °C i luften Vattnets djup, m, °C
Ytan •5 10 16,5
13/5 —36 .... 12,0 9,9 9,7 4.2 4,1
21/10-36 .... 4,5 5.7 5,9 5,9 5,7
12/5 —37 .... 8 8,8 8,3 4,3 3,5
4/8 —37 .... 21,0 20,1 19,3 6,5 2,9
27/10-37 .... 12,0 9,7 9,6 8.1 5,8
18/5 —38 .... 15,0 9,5 7,4 2,6 2,4
10/8 -38 .... 26,0 20.8 14.7 6.5 4,7
26/10—38 .... 7,5 9,1 9,1 8.8 7,4
1/6 —39 .... 12,1 12,5 7,0 3,8 —
Medeltal .... 13,1 11,8 10,1 5,6 4,6
Minimi-
temperatur 4,5 5,7 5,9 2,6 2,4
[-Maximitemperatur-]
{+Maximi-
temperatur+} 26,0 20,8 19,3 8,8 7,4
Av tabellen framgår, att då lufttemperaturen är låg
och lägre än yttemperaturen hos vattnet, så är
temperaturen tämligen lika på olika djup. Vid relativt
hög lufttemperatur är temperaturen hos vattnet
naturligtvis högst vid ytan och avtar mot djupet. Detta
gör, att under det att vattentemperaturen varierar
Fig". 16. Mindre frätangrepp på, 8,7 m djup.
13
