Mekanik.

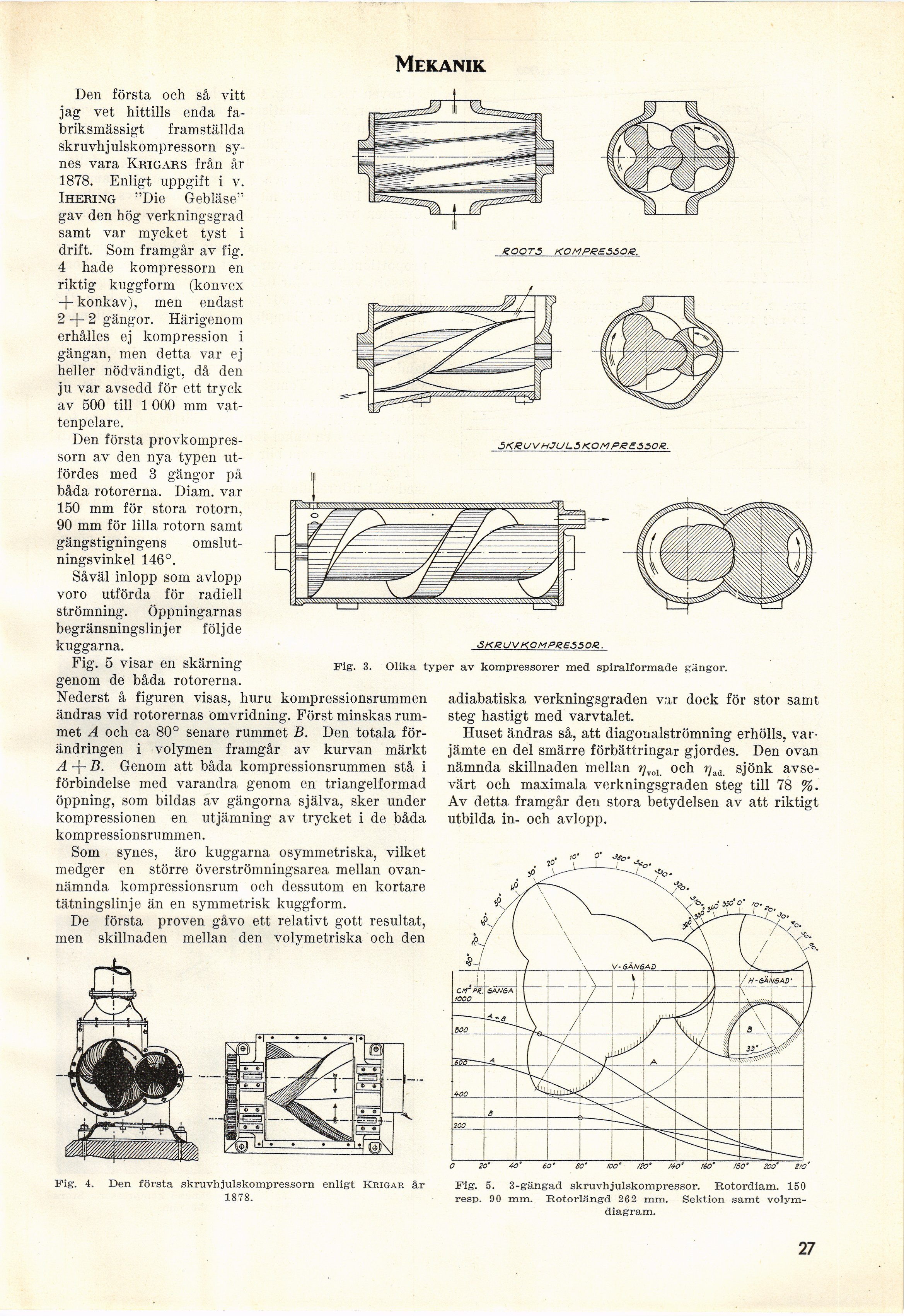

Fig. 4. Den första skruvhjulskompressorn enligt Krigar år
1878.
Den första och så vitt
jag vet hittills enda
fabriksmässigt framställda
skruvhjulskompressorn
synes vara Krigars från år
1878. Enligt uppgift i v.
Ihering "Die Gebläse"
gav den hög verkningsgrad
samt var mycket tyst i
drift. Som framgår av fig.
4 hade kompressorn en
riktig kuggform (konvex
+ konkav), men endast
2 + 2 gängor. Härigenom
erhålles ej kompression i
gängan, men detta var ej
heller nödvändigt, då den
ju var avsedd för ett tryck
av 500 till 1000 mm
vattenpelare.
Den första
provkompressorn av den nya typen
utfördes med 3 gängor på
båda rotorerna. Diam. var
150 mm för stora rotorn,
90 mm för lilla rotorn samt
gängstigningens
omslutningsvinkel 146°.
Såväl inlopp som avlopp
voro utförda för radiell
strömning. Öppningarnas
begränsningslinjer följde
kuggarna.
Fig. 5 visar en skärning
genom de båda rotorerna.
Nederst å figuren visas, huru kompressionsrummen
ändras vid rotorernas ömvridning. Först minskas
rummet A och ca 80° senare rummet B. Den totala
förändringen i volymen framgår av kurvan märkt
A + B. Genom att båda kompressionsrummen stå i
förbindelse med varandra genom en triangelformad
öppning, som bildas av gängorna själva, sker under
kompressionen en utjämning av trycket i de båda
kompressionsrummen.
Som synes, äro kuggarna osymmetriska, vilket
medger en större överströmningsarea mellan
ovannämnda kompressionsrum och dessutom en kortare
tätningslinje än en symmetrisk kuggform.
De första proven gåvo ett relativt gott resultat,
men skillnaden mellan den volymetriska och den
ROOTS KOMPrSESSOfi.
SK/SUVHJULSKOMPEåSSOe.
skeuvkompkess o/s.
Fig. 3. Olika typer av kompressorer med spiralformade gängor.
adiabatiska verkningsgraden var dock för stor samt
steg hastigt med varvtalet.
Huset ändras så, att diagonalströmning erhölls,
varjämte en del smärre förbättringar gjordes. Den ovan
nämnda skillnaden mellan >;vol och rj.vh sjönk
avsevärt och maximala verkningsgraden steg till 78 %.
Av detta framgår den stora betydelsen av att riktigt
utbilda in- och avlopp.
Fig. 5. 3-gängad skruvhjulskompressor. Rotordiam. 150
resp. 90 mm. Rotorlängd 262 mm. Sektion samt
volymdiagram.
