1) Frånsett vissa
specialfartyg byggas numera
ytterst sällan ångfartyg för
effekter under 5 000 hkr.

2) Av handelsfartyg är
det snart endast de allra
största passagerarfartygen,
som äro ångdrivna. Att
direkt bygga en
million-anläggning med en ny och
för marina ändamål
tämligen oprovad panntyp ha
de alltid konservativa
redarna icke vågat.

3) För krigsfartyg borde
Veloxpannan särskilt
lämpa sig.
Stormaktsmarinerna ha emellertid under
senare år icke haft tid att
ägna sig åt experiment, och
småmaktsmarinerna ha ej
ansett sig ha råd att kosta
på sig att göra ett försök.

Mekanik.

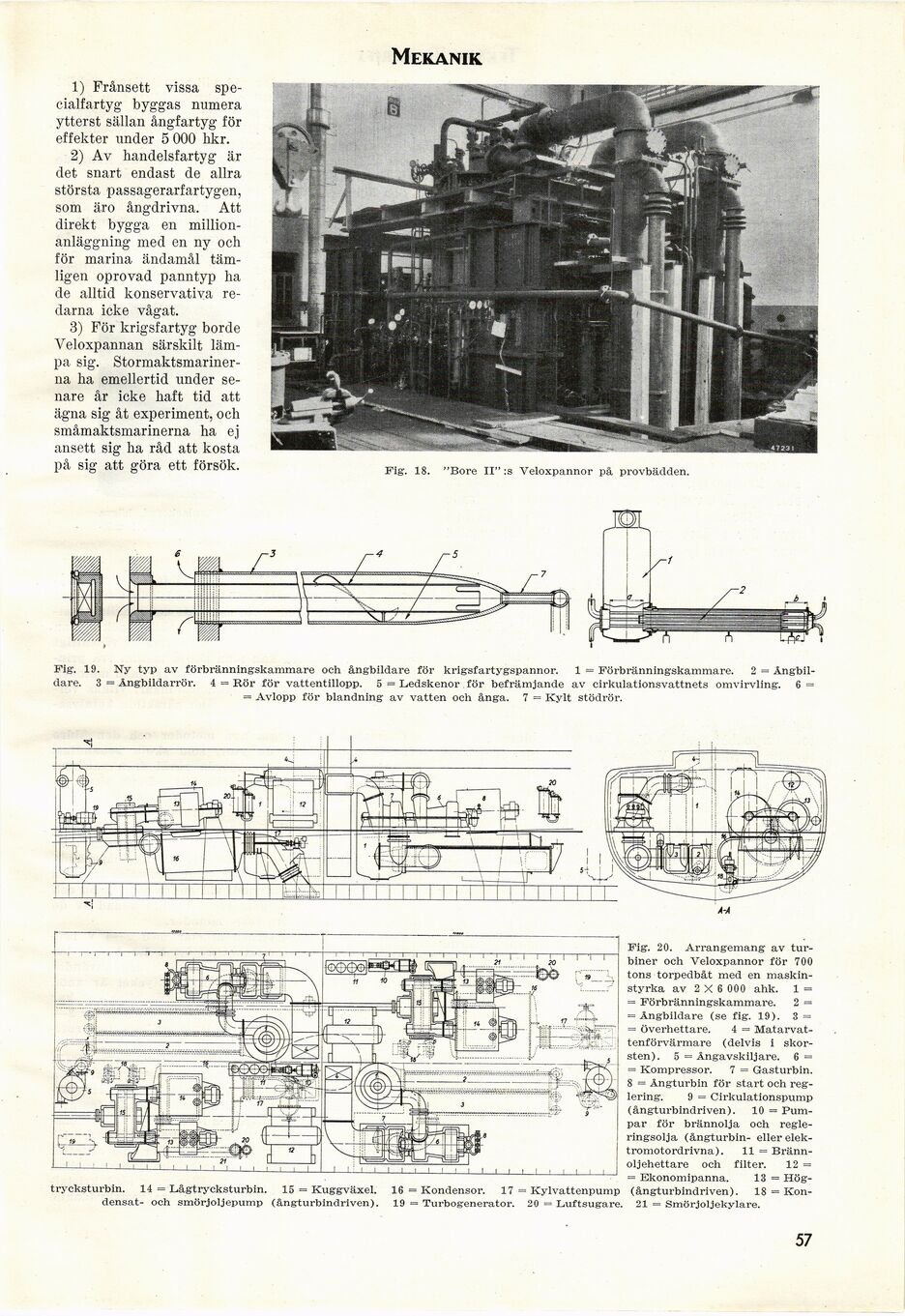

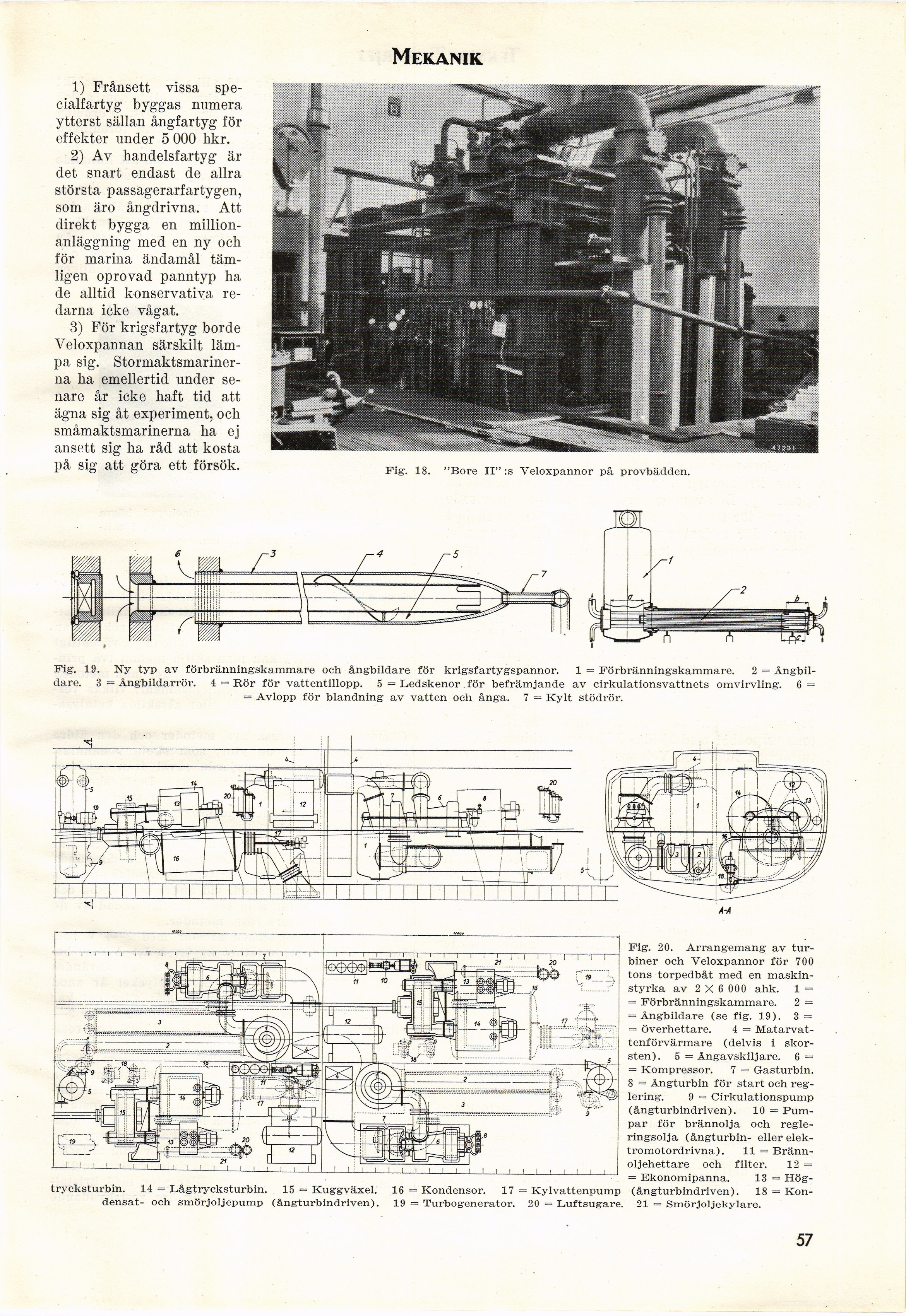

Fig. 18. "Bore II" :s Veloxpannor på provbädden.

Fig. 19. Ny typ av förbränningskammare och ångbildare för krigsfartygspannor. 1 = Förbränningskammare. 2 =
Ångbil-dare. 3 = Ångbildarrör. 4 = Rör för vattentillopp. 5 = Ledskenor för befrämjande av cirkulationsvattnets omvirvling. 6 =

= Avlopp för blandning av vatten och ånga. 7 = Kylt stödrör.

Fig. 20. Arrangemang av
turbiner och Veloxpannor för 700
tons torpedbåt med en
maskinstyrka av 2 X 6 000 ahk. 1 =
= Förbränningskammare. 2 =
= Ångbildare (se fig. 19). 3 =
= överhettare. 4 =
Matarvattenförvärmare (delvis i
skorsten). 5 = Ångavskiljare. 6 =
= Kompressor. 7 = Gasturbin.
8 = Ångturbin för start och
reglering. 9 = Cirkulationspump
(ångturbindriven). 10 =
Pumpar för brännolja och
regleringsolja (ångturbin- eller
elektromotordrivna). 11 =
Bränn-oljehettare och filter. 12 =
= Bkonomipanna. 13 =
Högtrycksturbin. 14 ■= Lågtrycksturbin. 15 = Kuggväxel. 16 = Kondensor. 17 = Kylvattenpump (ångturbindriven). 18 =
Kondensat- och smörjoljepump (ångturbindriven). 19 = Turbogenerator. 20 = Luftsugare. 21 = Smörjoljekylare.
