Mekanik.
Tryckförhållande i kompressorn
1 = Kompressor
2 - Gasturbin
3 = Förbränningskammore
4 = Luftförvärmare

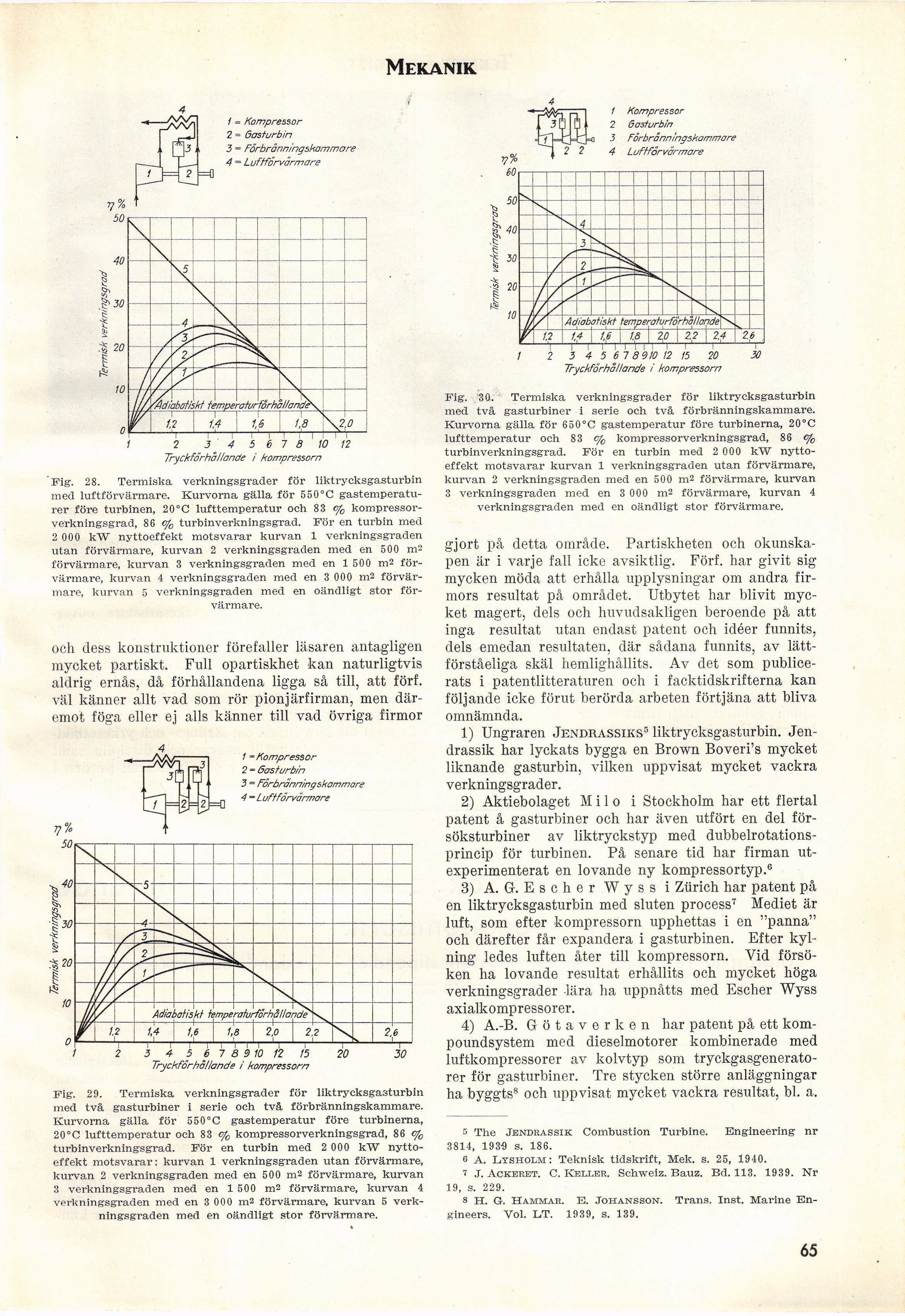

Fig. 28. Termiska verkningsgrader för liktryeksgasturbin
med luftförvärmare. Kurvorna gälla för 550°C
gastemperaturer före turbinen, 20°C lufttemperatur och 83 %
kompressorverkningsgrad, 86 % turbinverkningsgrad. För en turbin med
2 000 kW nyttoeffekt motsvarar kurvan 1 verkningsgraden
utan förvärmare, kurvan 2 verkningsgraden med en 500 m’
förvärmare, kurvan 3 verkningsgraden med en 1 500 m’
förvärmare, kurvan 4 verkningsgraden med en 3 000 m2
förvärmare, kurvan 5 verkningsgraden med en oändligt stor
förvärmare.
och dess konstruktioner förefaller läsaren antagligen
mycket partiskt. Full opartiskhet kan naturligtvis
aldrig ernås, då förhållandena ligga så till, att förf.
väl känner allt vad som rör pionjärfirman, men
däremot föga eller ej alls känner till vad övriga firmor
Fig. 29. Termiska verkningsgrader för liktryeksgasturbin
med tvà gasturbiner i serie och tvä. förbränningskammare.
Kurvorna gälla för 550°C gastemperatur före turbinerna,
20°C lufttemperatur och 83 % kompressorverkningsgrad, 86 %
turbinverkningsgrad. För en turbin med 2 000 kW
nyttoeffekt motsvarar: kurvan 1 verkningsgraden utan förvärmare,
kurvan 2 verkningsgraden med en 500 m2 förvärmare, kurvan
3 verkningsgraden med en 1 500 m’ förvärmare, kurvan 4
verkningsgraden med en 3 000 m2 förvärmare, kurvan 5
verkningsgraden med en oändligt stor förvärmare.
Fig. 30. Termiska verkningsgrader för liktryeksgasturbin
med två gasturbiner i serie och två förbränningskammare.
Kurvorna gälla för 650°C gastemperatur före turbinerna, 20°C
lufttemperatur och 83 % kompressorverkningsgrad, 86 %
turbinverkningsgrad. För en turbin med 2 000 kW
nyttoeffekt motsvarar kurvan 1 verkningsgraden utan förvärmare,
kurvan 2 verkningsgraden med en 500 m2 förvärmare, kurvan
3 verkningsgraden med en 3 000 m2 förvärmare, kurvan 4
verkningsgraden med en oändligt stor förvärmare.
gjort på detta område. Partiskheten och
okunskapen är i varje fall icke avsiktlig. Förf. har givit sig
mycken möda att erhålla upplysningar om andra
firmors resultat på området. Utbytet har blivit
mycket magert, dels och huvudsakligen beroende på att
inga resultat utan endast patent och idéer funnits,
dels emedan resultaten, där sådana funnits, av
lättförståeliga skäl hemlighållits. Av det som
publicerats i patentlitteraturen och i facktidskrifterna kan
följande icke förut berörda arbeten förtjäna att bliva
omnämnda.
1) Ungraren Jendrassiks5 liktryeksgasturbin.
Jen-drassik har lyckats bygga en Brown Boveri’s mycket
liknande gasturbin, vilken uppvisat mycket vackra
verkningsgrader.
2) Aktiebolaget Milo i Stockholm har ett flertal
patent å gasturbiner och har även utfört en del
försöksturbiner av liktryckstyp med
dubbelrotations-princip för turbinen. På senare tid har firman
utexperimenterat en lovande ny kompressortyp.6
3) A. G. Escher Wyss i Zurich har patent på
en liktryeksgasturbin med sluten process7 Mediet är
luft, som efter kompressorn upphettas i en "panna"
och därefter får expandera i gasturbinen. Efter
kylning ledes luften åter till kompressorn. Yid
försöken ha lovande resultat erhållits och mycket höga
verkningsgrader lära ha uppnåtts med Escher Wyss
axialkompressorer.
4) A.-B. Götaverken har patent på ett
kom-poundsystem med dieselmotorer kombinerade med
luftkompressorer av kolvtyp som
tryckgasgeneratorer för gasturbiner. Tre stycken större anläggningar
ha byggts8 och uppvisat mycket vackra resultat, bl. a.
5 The Jendrassik Combustion Turbine. Engineering nr
3814, 193-9 s. 186.
o A. Lysholm: Teknisk tidskrift, Mek. s. 25, 1940.
t J. Ackeret. C. Keller. Schweiz. Bauz. Bd. 113. 1939. Nr
19, s. 229.
ä H. G. Hammab. B. Johansson. Träns. Inst. Marine
En-gineers. Vol. ET. 1939, s. 139.
15 20 30
TryckförhaHande i kompressorn
1 Kompressor
2 öosiurbin
3 Förbränn/ngskommore
4 Luftförvärmare
65
