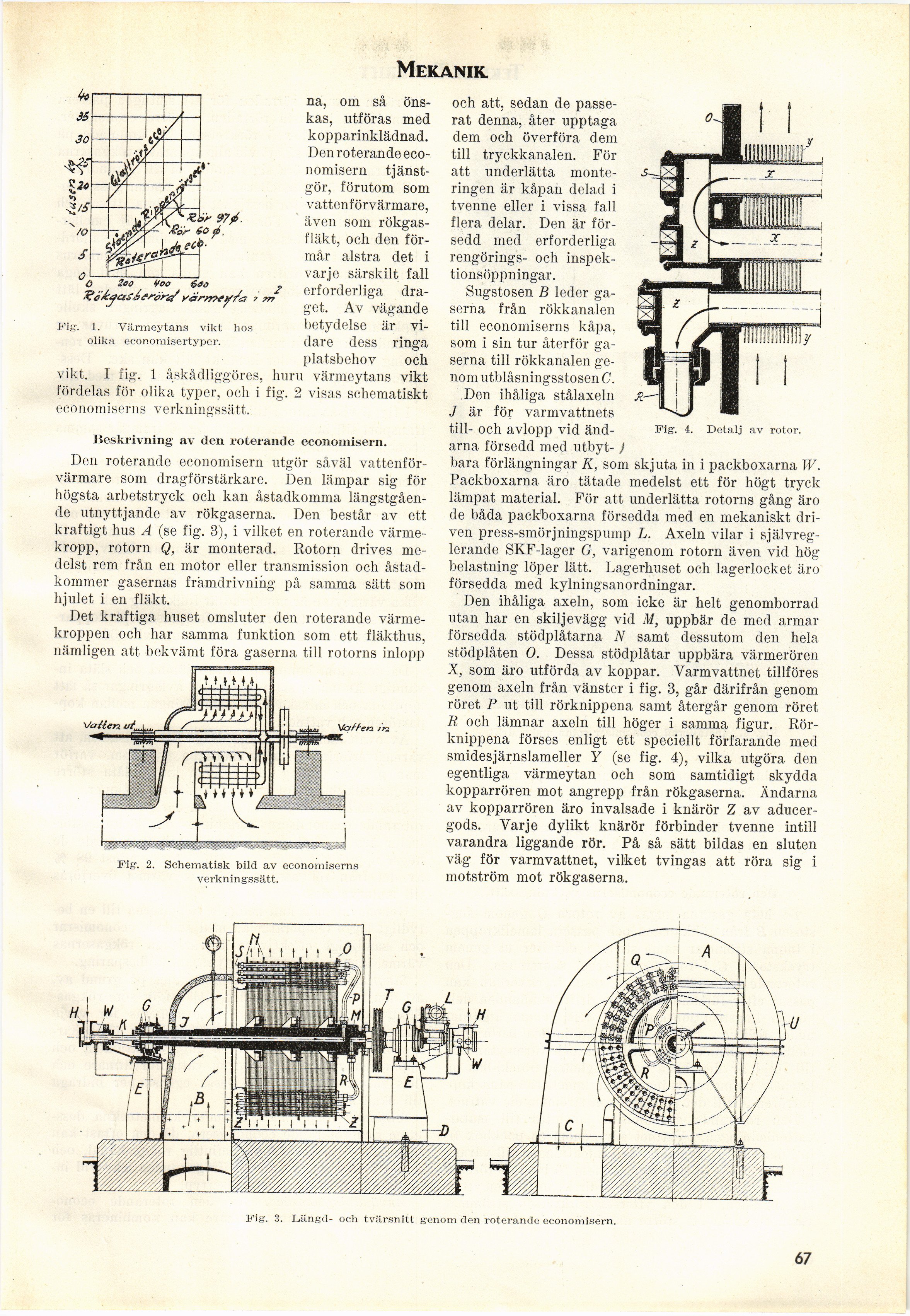

Mekanik.
Z àr 97f.
60 ^.
ect
V 6oa 2
^o^asAtrröf-a^ yarmey/<s ? m
Fig. 1. Värmeytans vikt hos
olika economisertyper.
na, om sa
önskas, utföras med
kopparinklädnad.
Den roterande
eco-nomisern tjänstgör, förutom som
vattenförvärmare,
även som
rökgas-fläkt, och den
förmår alstra det i
varje särskilt fall
erforderliga
draget. Av vägande
betydelse är
vidare dess ringa
platsbehov och
vikt. 1 fig. 1 åskådliggöres, huru värmeytans vikt
fördelas för olika typer, och i fig. 2 visas schematiskt
economiserns verkningssätt.
Beskrivning av den roterande economiser».
Den roterande economisern utgör såväl
vattenförvärmare som dragförstärkare. Den lämpar sig för
högsta arbetstryck och kan åstadkomma
längstgåen-de utnyttjande av rökgaserna. Den består av ett
kraftigt hus A (se fig. 3), i vilket en roterande
värmekropp, rotorn Q, är monterad. Rotorn drives
medelst rem från en motor eller transmission och
åstadkommer gasernas framdrivning på samma sätt som
hjulet i en fläkt.
Det kraftiga huset omsluter den roterande
värmekroppen och har samma funktion som ett fläkthus,
nämligen att bekvämt föra gaserna till rotorns inlopp
M|Ml
Vatten fi
MaWen in
Fig
Detalj av rotor.
Fig. 2. Schematisk bild av economiserns
verkningssätt.
och att, sedan de
passerat denna, åter upptaga
dem och överföra dem
till tryckkanalen. För
att underlätta
monteringen är kåpan delad i
tvenne eller i vissa fall
flera delar. Den är
försedd med erforderliga
rengörings- och
inspektionsöppningar.
Sugstosen B leder
gaserna från rökkanalen
till economiserns kåpa,
som i sin tur återför
gaserna till rökkanalen
genom utblåsningsstosen C.
Den ihåliga stålaxeln
J är för varmvattnets
till- och avlopp vid
ändarna försedd med utbyt-)
bara förlängningar K, som skjuta in i packboxarna W.
Packboxarna äro tätade medelst ett för högt tryck
lämpat material. För att underlätta rotorns gång äro
de båda packboxarna försedda med en mekaniskt
driven press-smörjningspump L. Axeln vilar i
självreglerande SKF-lager G, varigenom rotorn även vid hög
belastning löper lätt. Lagerhuset och lagerlocket äro
försedda med kylningsanordningar.
Den ihåliga axeln, som icke är helt genomborrad
utan har en skiljevägg vid M, uppbär de med armar
försedda stödplåtarna N samt dessutom den hela
stödplåten O. Dessa stödplåtar uppbära värmerören
X, som äro utförda av koppar. Varmvattnet tillföres
genom axeln från vänster i fig. 3, går därifrån genom
röret P ut till rörknippena samt återgår genom röret
R och lämnar axeln till höger i samma figur.
Rörknippena förses enligt ett speciellt förfarande med
smidesjärnslameller Y (se fig. 4), vilka utgöra den
egentliga värmeytan och som samtidigt skydda
kopparrören mot angrepp från rökgaserna, Ändarna
av kopparrören äro invalsade i knärör Z av
aducer-gods. Varje dylikt knärör förbinder tvenne intill
varandra liggande rör. På så sätt bildas en sluten
väg för varmvattnet, vilket tvingas att röra sig i
motström mot rökgaserna.
Fig. 3. Längd- och tvärsnitt genom den roterande economisern.
67
