Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Mekanik.

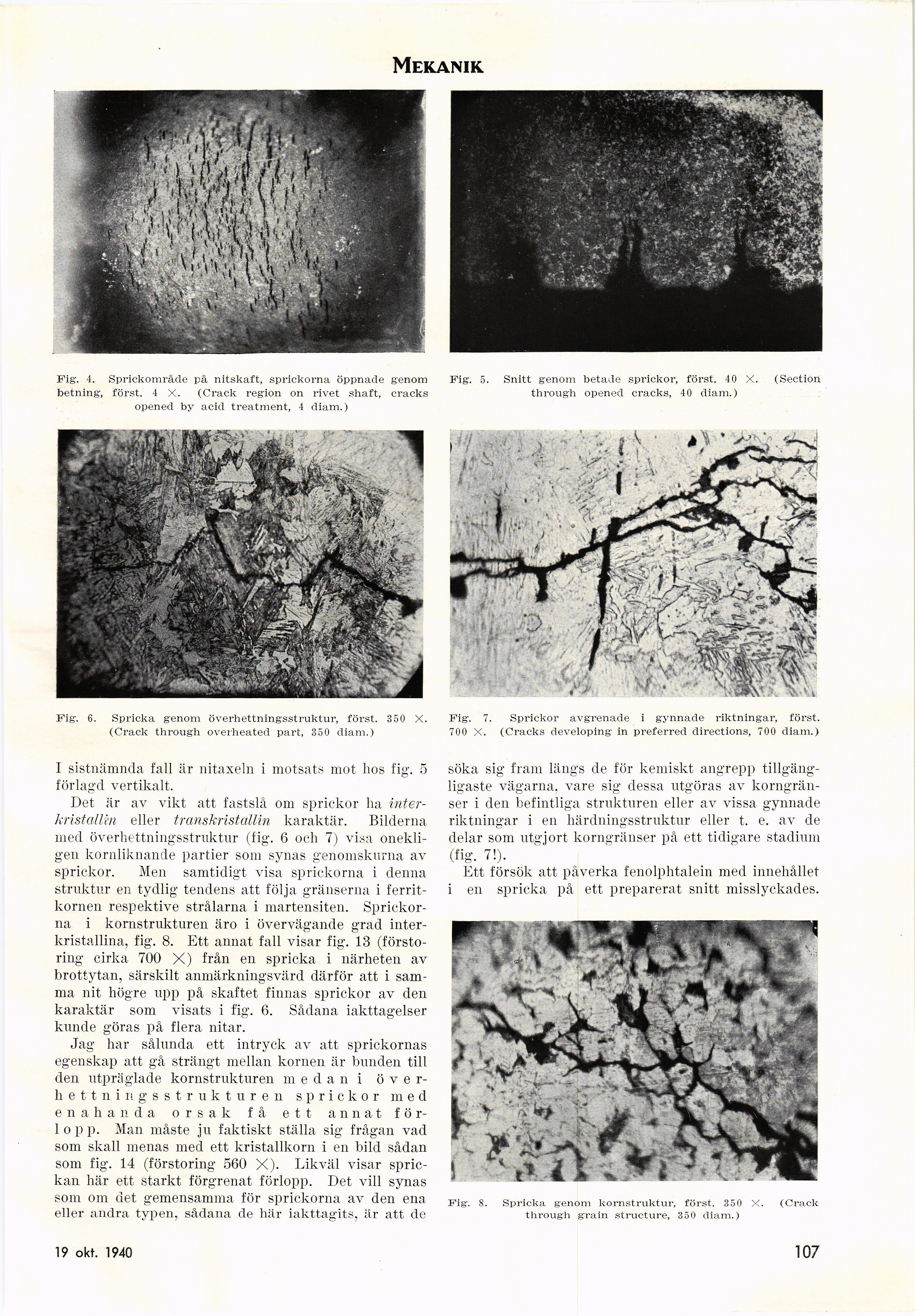

Fig. 5. Snitt genom betade sprickor, först. 40 X. (Section
throug’h opened cracks, 40 diam.)
Fig. 4. Sprickområde på nitskaft, sprickorna öppnade genom
betning, först. 4 X. (Crack region ön rivet shaft, cracks
opened by acid treatment, 4 diam.)
Fig. 6. Spricka genom överhettningsstruktur, först. 350 X.
(Crack through overheated part, 350 diam.)
I sistnämnda fall är nitaxeln i motsats mot hos fig. 5
förlagd vertikalt.
Det är av vikt att fastslå om sprickor lia
inter-kristallin eller transkristaUin karaktär. Bilderna
med överhettningsstruktur (fig. 6 och 7) visa
onekligen kornliknande partier som synas genomskurna av
sprickor. Men samtidigt visa sprickorna i denna
struktur en tydlig tendens att följa gränserna i
ferrit-lcornen respektive strålarna i martensiten.
Sprickorna i kornstrukturen äro i övervägande grad
inter-kristallina, fig. 8. Ett annat fall visar fig. 13
(förstoring cirka 700 X) från en spricka i närheten av
brottytan, särskilt anmärkningsvärd därför att i
samma nit högre upp på skaftet finnas sprickor av den
karaktär som visats i fig. 6. Sådana iakttagelser
kunde göras på flera nitar.
Jag har sålunda ett intryck av att sprickornas
egenskap att gå strängt mellan kornen är bunden till
den utpräglade kornstrukturen m e d a n i ö v e
r-hettningsstrukturen sprickor med
enahanda orsak få ett annat
förlopp. Man måste ju faktiskt ställa sig frågan vad
som skall menas med ett kristallkorn i en bild sådan
som fig. 14 (förstoring 560 X). Likväl visar
sprickan här ett starkt förgrenat förlopp. Det vill synas
söm om det gemensamma för sprickorna av den ena.
eller andra typen, sådana de här iakttagits, är att de
Fig. 7. Sprickor avgrenade i gynnade riktningar, först.
700 X. (Cracks developing in preferred directions, 700 diam.)
söka sig fram längs de för kemiskt angrepp
tillgängligaste vägarna, vare sig dessa utgöras av
korngränser i den befintliga strukturen eller av vissa gynnade
riktningar i en härdningsstruktur eller t, e. av de
delar som utgjort korngränser på ett tidigare stadium
(fig. 7!).
Ett försök att påverka fenolphtalein med innehållet
i en spricka på ett preparerat snitt misslyckades.
Fig". 8. Spricka genom kornstruktur, först. 350 X. (Crack
through grain structure, 350 diam.)
19 okt. 1940
107
<< prev. page << föreg. sida << >> nästa sida >> next page >>
