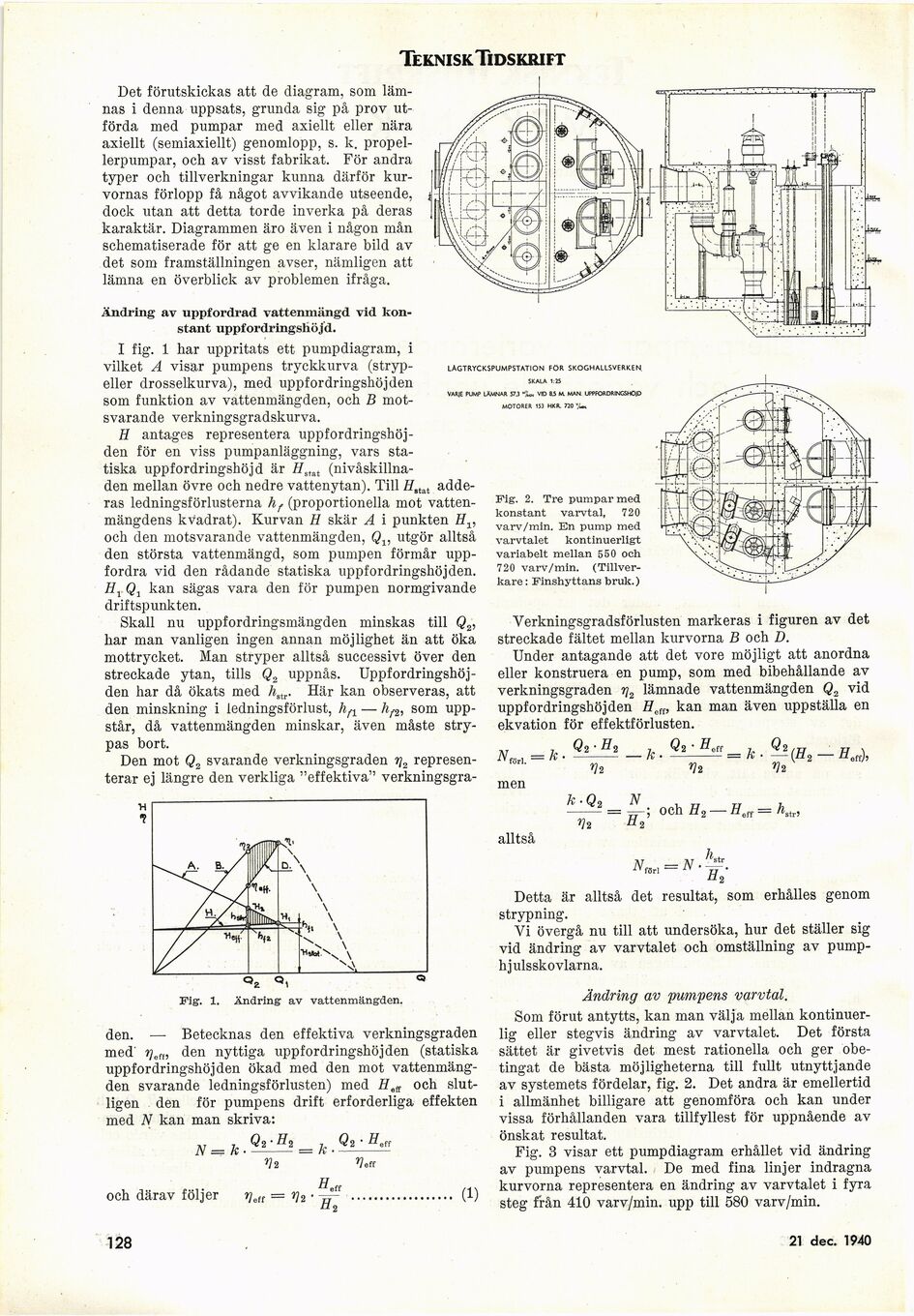

Teknisk Tidskrift

Det förutskickas att de diagram, som
lämnas i denna uppsats, grunda sig på prov
utförda med pumpar med axiellt eller nära
axiellt (semiaxiellt) genomlopp, s. k.
propellerpumpar, och av visst fabrikat. För andra
typer och tillverkningar kunna därför
kurvornas förlopp få något avvikande utseende,
dock utan att detta torde inverka på deras
karaktär. Diagrammen äro även i någon mån
schematiserade för att ge en klarare bild av
det som framställningen avser, nämligen att
lämna en överblick av problemen ifråga.

Ändring av uppfordrad vattenmängd vid
konstant uppfordringshöjd.

I fig. 1 har uppritats ett pumpdiagram, i
vilket A visar pumpens tryckkurva
(stryp-eller drosselkurva), med uppfordringshöjden
som funktion av vattenmängden, och B
motsvarande verkningsgradskurva.

H antages representera
uppfordringshöjden för en viss pumpanläggning, vars
statiska uppfordringshöjd är //stat
(nivåskillnaden mellan övre och nedre vattenytan). Till H,ut
adderas ledningsförlusterna hf (proportionella mot
vattenmängdens kvadrat). Kurvan H skär A i punkten Hv
och den motsvarande vattenmängden, Qt, utgör alltså
den största vattenmängd, som pumpen förmår
uppfordra vid den rådande statiska uppfordringshöjden.
H1 Qj kan sägas vara den för pumpen normgivande
driftspunkten.

Skall nu uppfordringsmängden minskas till Q2,
har man vanligen ingen annan möjlighet än att öka
mottrycket. Man stryper alltså successivt över den
streckade ytan, tills Q2 uppnås.
Uppfordringshöjden har då ökats med hatr. Här kan observeras, att
den minskning i ledningsförlust, hn — hfi, som
uppstår, då vattenmängden minskar, även måste
strypas bort.

Den mot Q2 svarande verkningsgraden 97,
representerar ej längre den verkliga "effektiva" verkningsgra-

LAGTRYCKSPUMPSTATION FOR SKOGHALLSVERKEN

VARJE PUMP LÄMNAR 57.3 "Jim VID 85 M. MAN. UPPFORDRINGSHÖJD
MOTORER 153 HKR. 720 "jim.

Fig-.

Ändring av vattenmängden.

N= k

Qi ■ H2

Vi

= k

Q* ■ g.,

V »a

och därav följer ^etf = rj2

II,f
’ H,

Fig. 2. Tre pumpar med
konstant varvtal, 720
varv/min. En pump med
varvtalet kontinuerligt
variabelt mellan 550 och
720 varv/min.
(Tillverkare : Finshyttans bruk.)

Yerkningsgradsförlusten markeras i figuren av det
streckade fältet mellan kurvorna B och D.

Under antagande att det vore möjligt att anordna
eller konstruera en pump, som med bibehållande av
verkningsgraden rj2 lämnade vattenmängden Q., vid
uppfordringshöjden //,„, kan man även uppställa en
ekvation för effektförlusten.

Wförl. = k

Qi ■ H2

V2

men

alltså

k-Q2
Vi

— k
N

h2’

N„

Qi ■ ge,

Vi

och Ho

= Ä • — (ff2 - H.ff),
Vi

- flCff =



den. — Betecknas den effektiva verkningsgraden
med f]e{„ den nyttiga uppfordringshöjden (statiska
uppfordringshöjden ökad med den mot
vattenmängden svarande ledningsförlusten) med HeW och
slutligen den för pumpens drift erforderliga effekten
med N kan man skriva:

(1)

Detta är alltså det resultat, som erhålles genom
strypning.

Vi övergå nu till att undersöka, hur det ställer sig
vid ändring av varvtalet och omställning av
pump-hjulsskovlarna.

Ändring av pumpens varvtal.

Som förut antytts, kan man välja mellan
kontinuerlig eller stegvis ändring av varvtalet. Det första
sättet är givetvis det mest rationella och ger
obetingat de bästa möjligheterna till fullt utnyttjande
av systemets fördelar, fig. 2. Det andra är emellertid
i allmänhet billigare att genomföra och kan under
vissa förhållanden vara tillfyllest för uppnående av
önskat resultat.

Fig. 3 visar ett pumpdiagram erhållet vid ändring
av pumpens varvtal. De med fina linjer indragna
kurvorna representera en ändring av varvtalet i fyra
steg från 410 varv/min. upp till 580 varv/min.

128

16 nov. 1940
