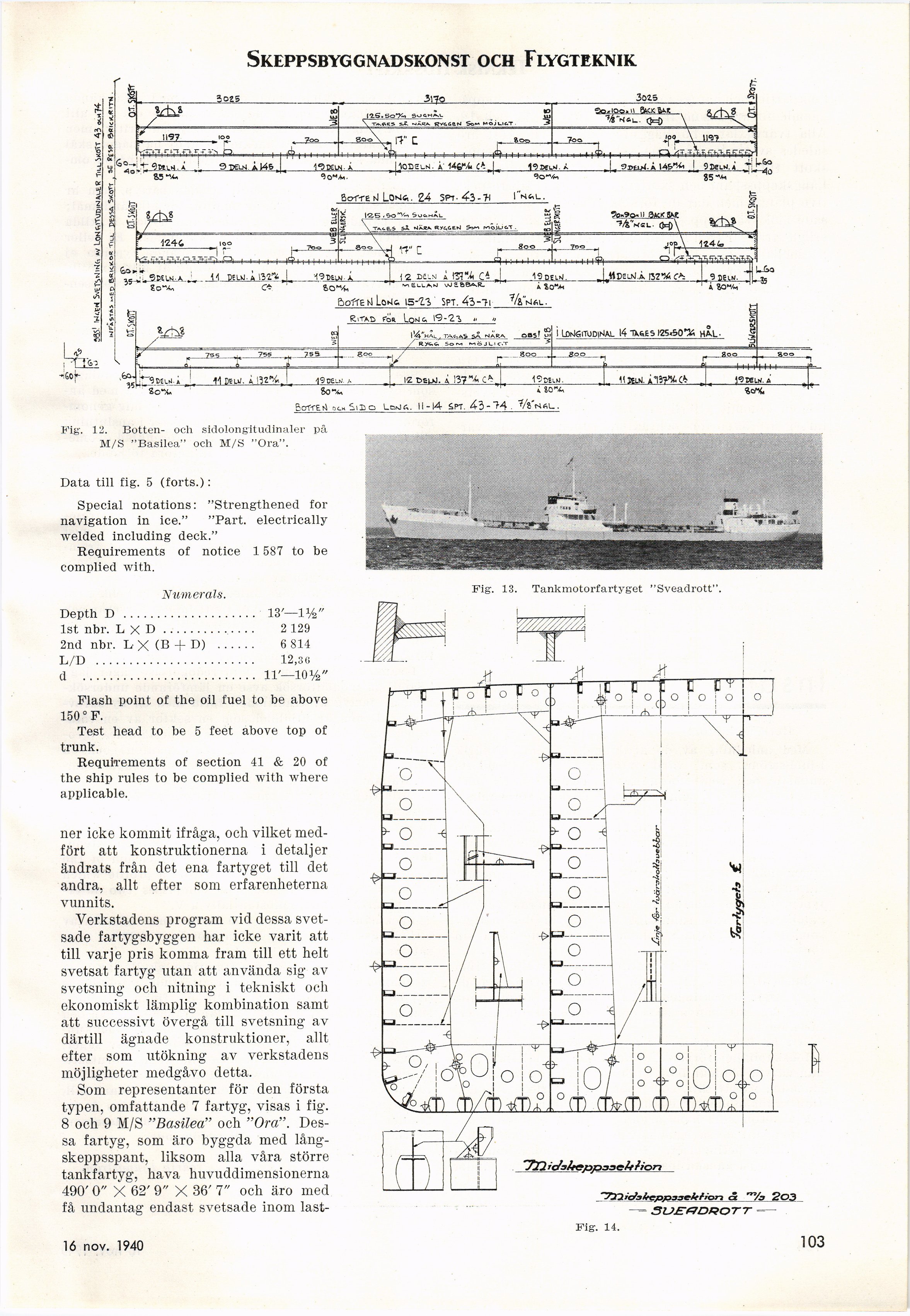

Skeppsbyggnadskonst och Flygteknik
• »
6o* i*
T, 9KIM.A J^ U WLU.tBt"* _____13XI6LH- i.
Soffesl LoMc, 15-23 SPT. 43-71 7/&Wl.
i SOMi>
.sido lcnir. ii-i4 spt. 43-74.
Fig’. 12. Botten- och sidolongitudinaler på
M/S "Basilea" och M/S "Ora".
Data tiil fig. 5 (forts.):
Special notations: "Strengthened for
navigation in ice." "Part. electrically
welded including deck."
Requirements of notice 1 587 to be
complied with.
Numerals.
Depth D .................... 13’—1%"
lst nbr. L X D .............. 2 129
2nd nbr. L X (B + D) ...... 6 814
L/D ........................ 12,30
d .......................... 11’—10%"
Flash point of the oil fuel to be above
150 °f.
Test head to be 5 feet above top of
trunk.
Requirements of section 41 & 20 of
the ship rules to be complied with where
applicable.
ner icke kommit ifråga, och vilket
medfört att konstruktionerna i detaljer
ändrats från det ena fartyget till det
andra, allt efter som erfarenheterna
vunnits.
Verkstadens program vid dessa
svetsade fartygsbyggen har icke varit att
till varje pris komma fram till ett helt
svetsat fartyg utan att använda sig av
svetsning och nitning i tekniskt och
ekonomiskt lämplig kombination samt
att successivt övergå till svetsning av
därtill ägnade konstruktioner, allt
efter som utökning av verkstadens
möjligheter medgåvo detta.
Som representanter för den första
typen, omfattande 7 fartyg, visas i fig.
8 och 9 M/S "Basilea" och "Ora".
Dessa fartyg, som äro byggda med
långskeppsspant, liksom alla våra större
tankfartyg, hava huvuddimensionerna
490’ 0" X 62’ 9" X 36’ 7" och äro med
få undantag endast svetsade inom last-
16 nov. 1940
Fig. 13. Tankmotorfartyget "Sveadrott".
"TjQrc/a/fCjgjosae/tfion
à "Vb 2O3
— SlJJE&DBOTT —
Fig. 14.
103
