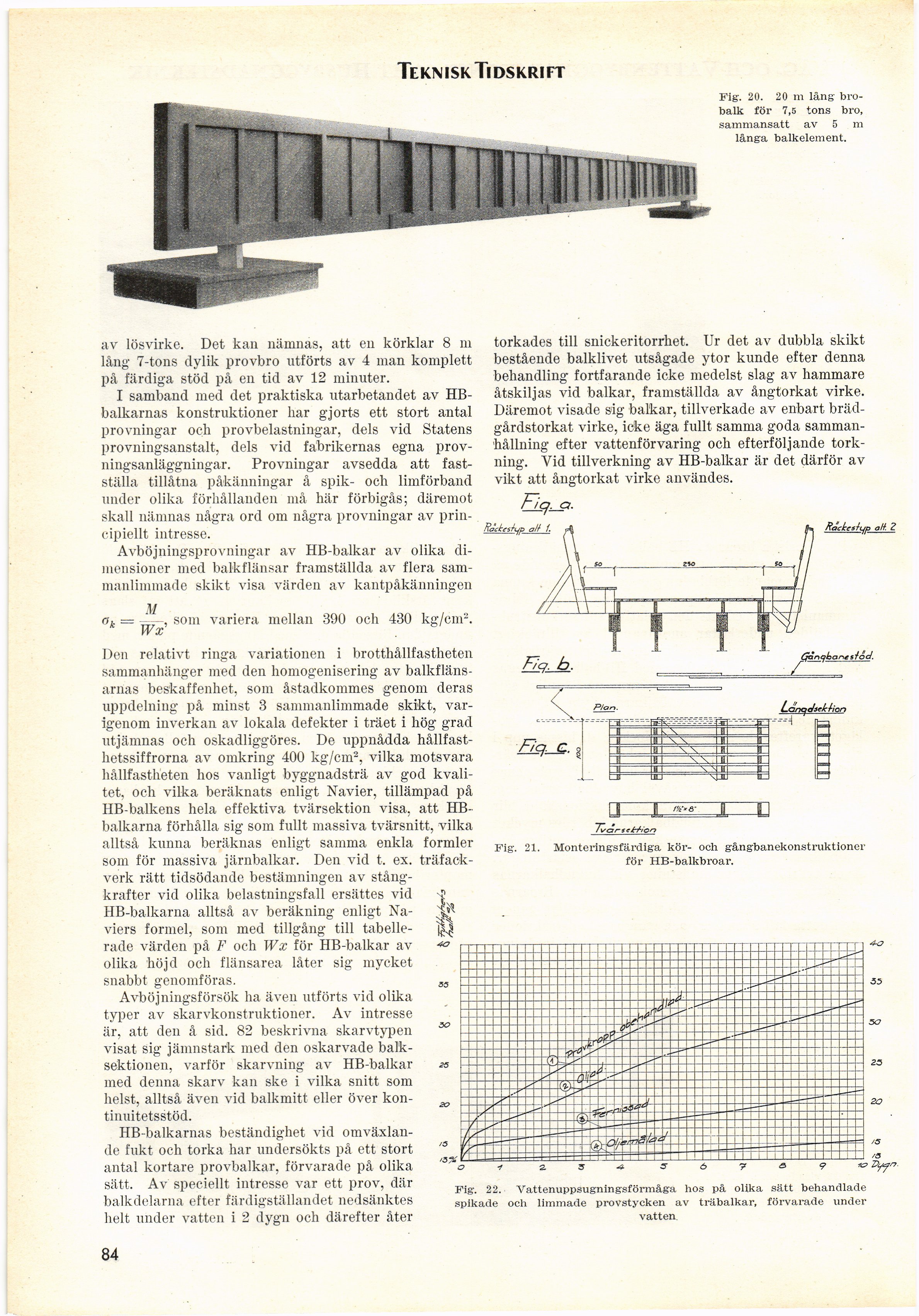

Teknisk Tidskrift

Fig-, 20. 20 m lång
bro-balk för 7,5 tons bro,
sammansatt av 5 m
långa balkelement.

av lösvirke. Det kan nämnas, att en körklar 8 ni
lång- 7-tons dylik provbro utförts av 4 man komplett
på färdiga stöd på en tid av 12 minuter.

I samband med det praktiska utarbetandet av
HB-balkarnas konstruktioner liar gjorts ett stort antal
provningar och provbelastningar, dels vid Statens
provningsanstalt, dels vid fabrikernas egna
provningsanläggningar. Provningar avsedda att
fastställa tillåtna påkänningar å spik- och limförband
under olika förhållanden må här förbigås; däremot
skall nämnas några ord om några provningar av
principiellt intresse.

Avböjningsprovningar av HB-balkar av olika
dimensioner med balkflänsar framställda av flera
sam-manlimmade skikt visa värden av kantpåkänningen

M

ok = —- , som variera mellan 390 och 430 kg/cm2.

Den relativt ringa variationen i brotthållfastheten
sammanhänger med den homogenisering av
balkfläns-arnas beskaffenhet, som åstadkommes genom deras
uppdelning på minst 3 sammanlimmade skikt,
varigenom inverkan av lokala defekter i träet i hög grad
utjämnas och oskadliggöres. De uppnådda
hållfasthetssiffrorna av omkring 400 kg/cm2, vilka motsvara
hållfastheten hos vanligt byggnadsträ av god
kvalitet, och vilka beräknats enligt Navier, tillämpad på
IIB-balkens hela effektiva tvärsektion visa, att
HB-balkarna förhålla sig som fullt massiva tvärsnitt, vilka
alltså kunna beräknas enligt samma enkla formler
som för massiva järnbalkar. Den vid t. ex.
träfackverk rätt tidsödande bestämningen av
stångkrafter vid olika belastningsfall ersättes vid
HB-balkarna alltså av beräkning enligt
Na-viers formel, som med tillgång till
tabellerade värden på F och Wx för HB-balkar av
olika höjd och flänsarea låter sig mycket
snabbt genomföras.

Avböj ningsförsök ha även utförts vid olika
typer av skarvkonstruktioner. Av intresse
är, att den å sid. 82 beskrivna skarvtypen
visat sig jämnstark med den oskarvade
bågsektionen, varför skarvning av HB-balkar
med denna skarv kan ske i vilka snitt som
helst, alltså även vid balkmitt eller över
kontinuitetsstöd.

HB-balkarnas beständighet vid
omväxlande fukt och torka har undersökts på ett stort
antal kortare provbalkar, förvarade på olika
sätt. Av speciellt intresse var ett prov, där
balkdelarna efter färdigställandet nedsänktes
helt under vatten i 2 dygn och därefter åter

torkades till snickeritorrhet. Ur det av dubbla skikt
bestående balklivet utsågade ytor kunde efter denna
behandling fortfarande icke medelst slag av hammare
åtskiljas vid balkar, framställda av ångtorkat virke.
Däremot visade sig balkar, tillverkade av enbart
bräd-gårdstorkat virke, icke äga fullt samma goda
sammanhållning efter vattenförvaring och efterföljande
torkning. Vid tillverkning av HB-balkar är det därför av
vikt att ångtorkat virke användes.

ricj. q.

Råchtrsic/p alf 1. fa Rackcslyp alt Z

,tåd.



LJ JL 6 Jl.i EJ

"Tvarseirt-ion

Fig. 21. Monteringsfärdiga kör- och gångbanekonstruktioner
för HB-balkbroar.

Fig. 22. Vattenuppsugningsförmåga hos på olika sätt behandlade
spikade och limmade provstycken av träbalkar, förvarade under

vatten.

84
