Teknisk Tidskrift

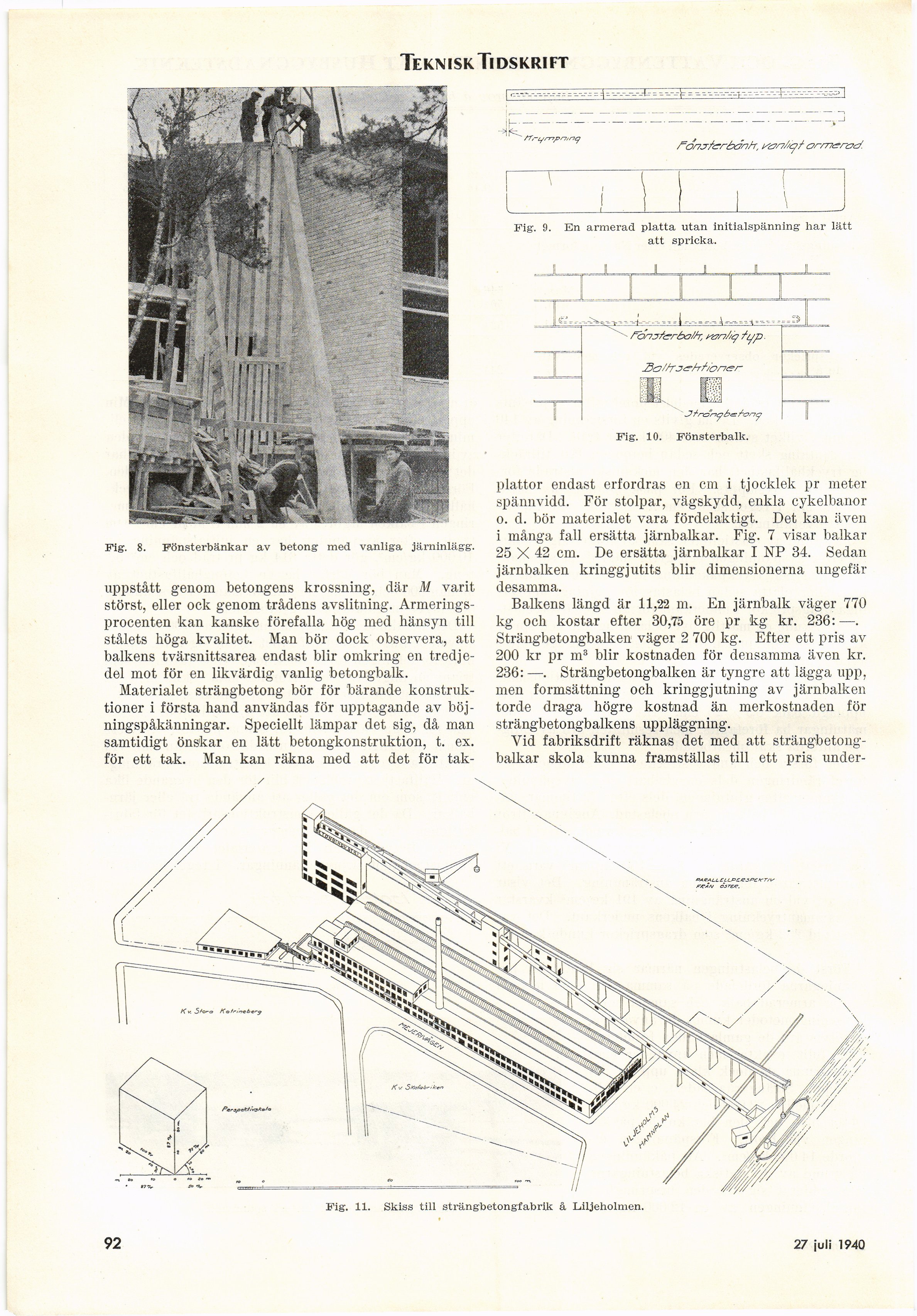

Fig. 8. Fönsterbänkar av betong med vanliga järninlägg.

uppstått genom betongens krossning, där M varit
störst, eller ock genom trådens avslitning.
Armerings-procenten kan kanske förefalla hög med hänsyn till
stålets höga kvalitet. Man bör dock observera, att
balkens tvärsnittsarea endast blir omkring en
tredjedel mot för en likvärdig vanlig betongbalk.

Materialet strängbetong bör för bärande
konstruktioner i första hand användas för upptagande av
böjningspåkänningar. Speciellt lämpar det sig, då man
samtidigt önskar en lätt betongkonstruktion, t. ex.
för ett tak. Man kan räkna med att det för tak-

Fig. 9. En armerad platta utan initialspänning har lätt
att spricka.

Fig. 10. Fönsterbalk.

plattor endast erfordras en cm i tjocklek pr meter
spännvidd. För stolpar, vägskydd, enkla cykelbanor
o. d. bör materialet vara fördelaktigt. Det kan även
i många fall ersätta järnbalkar. Fig. 7 visar balkar
25 X 42 cm. De ersätta järnbalkar I NP 34. Sedan
järnbalken kringgjutits blir dimensionerna ungefär
desamma.

Balkens längd är 11,22 m. En järnbalk väger 770
kg och kostar efter 30,75 öre pr kg kr. 236: —.
Strängbetongbalken väger 2 700 kg. Efter ett pris av
200 kr pr m3 blir kostnaden för densamma även kr.
236: —. Strängbetongbalken är tyngre att lägga upp,
men formsättning och kringgjutning av järnbalken
torde draga högre kostnad än merkostnaden för
strängbetongbalkens uppläggning.

Vid fabriksdrift räknas det med att
strängbetong-balkar skola kunna framställas till ett pris under-

Fig. 11. Skiss till strängbetongfabrik å Liljeholmen.

92

27 juli 1940
