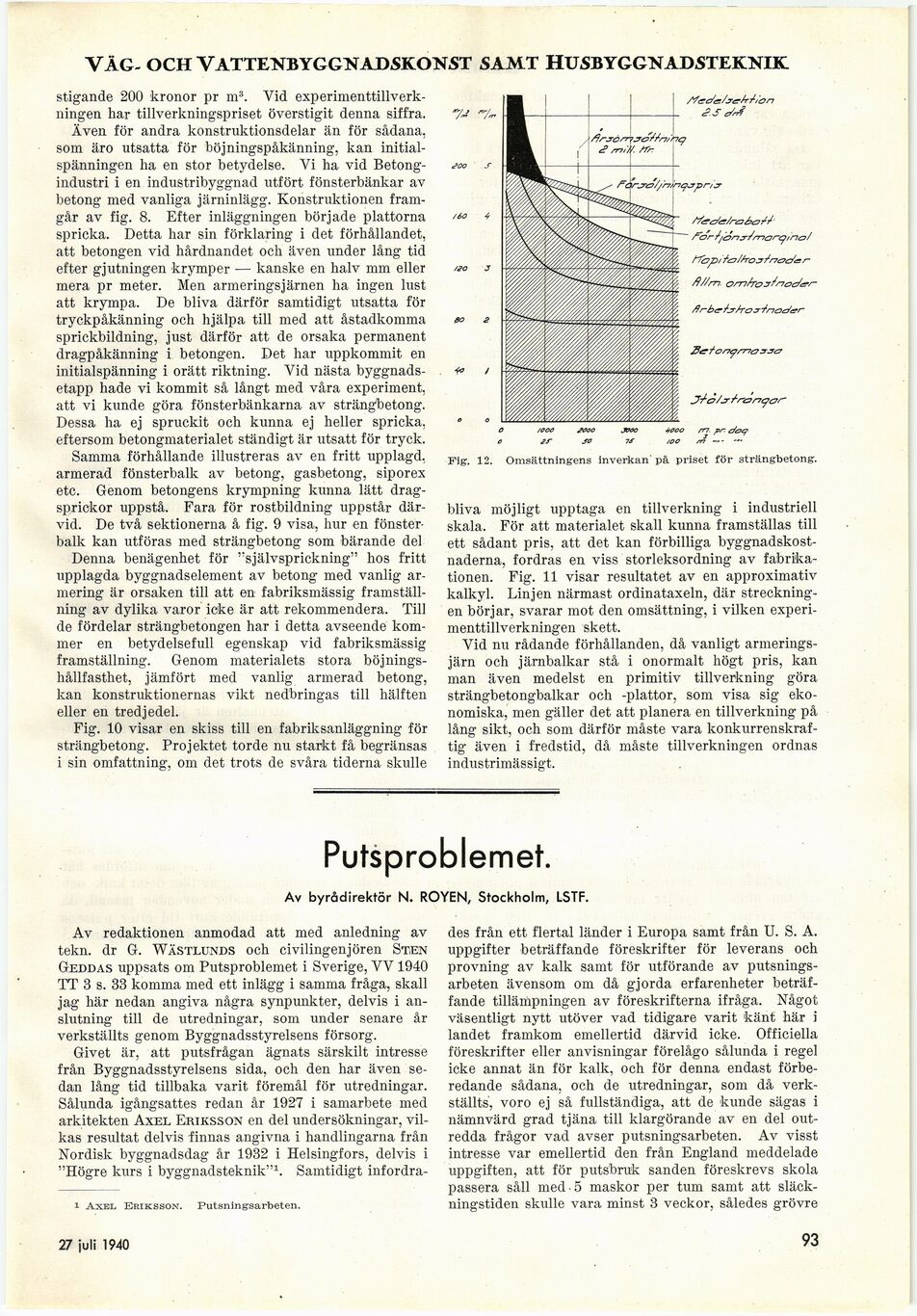

VÄG. OCH VATTENBYGGNADSKONST SAMT HUSBYGGNADSTEKNIK

stigande 200 kronor pr m3. Vid
experimenttillverkningen har tillverkningspriset överstigit denna siffra.

Även för andra konstruktionsdelar än för sådana,
som äro utsatta för böjningspåkänning, kan
initial-spänningen ha en stor betydelse. Vi ha- vid
Betongindustri i en industribyggnad utfört fönsterbänkar av
betong med vanliga järninlägg. Konstruktionen
framgår av fig. 8. Efter inläggningen började plattorna
spricka. Detta har sin förklaring i det förhållandet,
att betongen vid hårdnandet och även under lång tid
efter gjutningen krymper — kanske en halv mm eller
mera pr meter. Men armeringsjärnen ha ingen lust
att krympa. De bliva därför samtidigt utsatta för
tryckpåkänning och hjälpa till med att åstadkomma
sprickbildning, just därför att de orsaka permanent
dragpåkänning i betongen. Det har uppkommit en
initialspänning i orätt riktning. Vid nästa
byggnads-etapp hade vi kommit så långt med våra experiment,
att vi kunde göra fönsterbänkarna av strängbetong.
Dessa ha ej spruckit och kunna ej heller spricka,
eftersom betongmaterialet ständigt är utsatt för tryck.

Samma förhållande illustreras av en fritt upplagd,
armerad fönsterbalk av betong, gasbetong, siporex
etc. Genom betongens krympning kunna lätt
dragsprickor uppstå. Fara för rostbildning uppstår
därvid. De två sektionerna å fig. 9 visa, hur en
fönsterbalk kan utföras med strängbetong som bärande del

Denna benägenhet för "självsprickning" hos fritt
upplagda byggnadselement av betong med vanlig
armering är orsaken till att en fabriksmässig
framställning av dylika varor icke är att rekommendera. Till
de fördelar strängbetongen har i detta avseende
kommer en betydelsefull egenskap vid fabriksmässig
framställning. Genom materialets stora
böjningshållfasthet, jämfört med vanlig armerad betong,
kan konstruktionernas vikt nedbringas till hälften
eller en tredjedel.

Fig. 10 visar en skiss till en fabriksanläggning för
strängbetong. Projektet torde nu starkt få begränsas
i sin omfattning, om det trots de svåra tiderna skulle

bliva möjligt upptaga en tillverkning i industriell
skala. För att materialet skall kunna framställas till
ett sådant pris, att det kan förbilliga
byggnadskostnaderna, fordras en viss storleksordning av
fabrikationen. Fig. 11 visar resultatet av en approximativ
kalkyl. Linjen närmast ordinataxeln, där
streckning-en börjar, svarar mot den omsättning, i vilken
experimenttillverkningen skett.

Vid nu rådande förhållanden, då vanligt
armerings-järn och järnbalkar stå i onormalt högt pris, kan
man även medelst en primitiv tillverkning göra
strängbetongbalkar och -plattor, som visa sig
ekonomiska, men gäller det att planera en tillverkning på
lång sikt, och som därför måste vara
konkurrenskraftig även i fredstid, då måste tillverkningen ordnas
industrimässigt.

Putsproblemet.

Av byrådirektör N. ROYEN, Stockholm, LSTF.

Av redaktionen anmodad att med anledning av
tekn. dr G. Wästlunds och civilingenjören Sten
Geddas uppsats om Putsproblemet i Sverige, VV 1940
TT 3 s. 33 komma med ett inlägg i samma fråga, skall
jag här nedan angiva några synpunkter, delvis i
anslutning till de utredningar, som under senare år
verkställts genom Byggnadsstyrelsens försorg.

Givet är, att putsfrågan ägnats särskilt intresse
från Byggnadsstyrelsens sida, och den har även
sedan lång tid tillbaka varit föremål för utredningar.
Sålunda igångsattes redan år 1927 i samarbete med
arkitekten Axel Eriksson en del undersökningar,
vilkas resultat delvis finnas angivna i handlingarna från
Nordisk byggnadsdag år 1932 i Helsingfors, delvis i
"Högre kurs i byggnadsteknik"1. Samtidigt infordra-

1 Axel Eriksson. Putsningsarbeten.

des från ett flertal länder i Europa samt från U. S. A.
uppgifter beträffande föreskrifter för leverans och
provning av kalk samt för utförande av
putsnings-arbeten ävensom om då gjorda erfarenheter
beträffande tillämpningen av föreskrifterna ifråga. Något
väsentligt nytt utöver vad tidigare varit känt här i
landet framkom emellertid därvid icke. Officiella
föreskrifter eller anvisningar förelågo sålunda i regel
icke annat än för kalk, och för denna endast
förberedande sådana, och de utredningar, som då
verkställts, voro ej så fullständiga, att de kunde sägas i
nämnvärd grad tjäna till klargörande av en del
outredda frågor vad avser putsningsarbeten. Av visst
intresse var emellertid den från England meddelade
uppgiften, att för putsbruk sanden föreskrevs skola
passera såll med ■ 5 maskor per tum samt att
släckningstiden skulle vara minst 3 veckor, således grövre

2.S

^/-btr^h-o^na^trr
J^ö/srZ-rarri^a/–

4øoo rr?. pr. dae?
/oo /n — —

Fig. 12. Omsättningens inverkan’pä priset för strängbetong.

27 juli 1940

93
