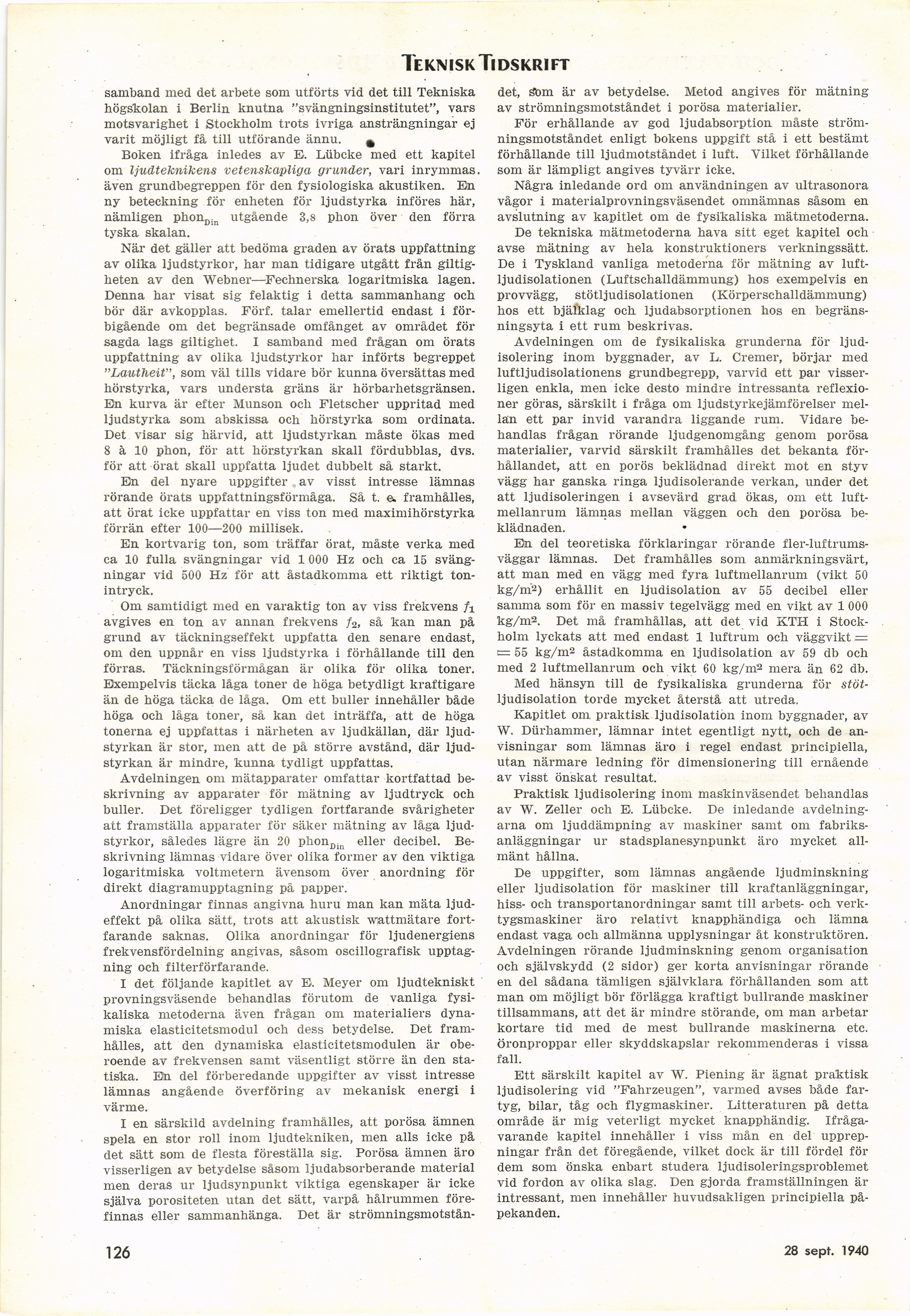

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

Teknisk Tidskrift

samband med det arbete som utförts vid det till Tekniska
högskolan i Berlin knutna "svängningsinstitutet", vars
motsvarighet i Stockholm trots ivriga ansträngningar ej
varit möjligt få till utförande ännu. A

Boken ifråga inledes av B. Lübcke med ett kapitel
om ljudteknikens vetenskapliga grunder, vari inrymmas,
även grundbegreppen för den fysiologiska akustiken. En
ny beteckning för enheten för ljudstyrka införes här,
nämligen phonDin utgående 3,8 phon över den förra
tyska skalan.

När det gäller att bedöma graden av örats uppfattning
av olika ljudstyrkor, har man tidigare utgått från
giltigheten av den Webner—Fechnerska logaritmiska lagen.
Denna har visat sig felaktig i detta sammanhang och
bör där avkopplas. Förf. talar emellertid endast i
förbigående om det begränsade omfånget av området för
sagda lags giltighet. I samband med frågan om örats
uppfattning av olika ljudstyrkor har införts begreppet
"Lautheit", som väl tills vidare bör kunna översättas med
hörstyrka, vars understa gräns är hörbarhetsgränsen.
En kurva är efter Munsön och Fletscher uppritad med
ljudstyrka som abskissa och hörstyrka som ordinata.
Det visar sig härvid, att ljudstyrkan måste ökas med
8 à 10 phon, för att hörstyrkan skall fördubblas, dvs.
för att örat skall uppfatta ljudet dubbelt så starkt.

En del nyare uppgifter av visst intresse lämnas
rörande örats uppfattningsförmåga. Så t. a. framhålles,
att örat icke uppfattar en viss ton med maximihörstyrka
förrän efter 100—200 millisek.

En kortvarig ton, som träffar örat, måste verka med
ca 10 fulla svängningar vid 1 000 Hz och ca 15
svängningar vid 500 Hz för att åstadkomma ett riktigt
tonintryck.

Om samtidigt med en varaktig ton av viss frekvens fi
avgives en ton av annan frekvens /2, så kan man på
grund av täckningseffekt uppfatta den senare endast,
om den uppnår en viss ljudstyrka i förhållande till den
förras. Täckningsförmågan är olika för olika toner.
Exempelvis täcka låga toner de höga betydligt kraftigare
än de höga täcka de låga. Om ett buller innehåller både
höga och låga toner, så kan det inträffa, att de höga
tonerna ej uppfattas i närheten av ljudkällan, där
ljudstyrkan är stor, men att de på större avstånd, där
ljudstyrkan är mindre, kunna tydligt uppfattas.

Avdelningen om mätapparater omfattar kortfattad
beskrivning av apparater för mätning av ljudtryck och
buller. Det föreligger tydligen fortfarande svårigheter
att framställa apparater för säker mätning av låga
ljudstyrkor, således lägre än 20 phonDin eller decibel.
Beskrivning lämnas vidare över olika former av den viktiga
logaritmiska voltmetern ävensom över anordning för
direkt diagramupptagning på papper.

Anordningar finnas angivna huru man kan mäta
ljudeffekt på olika sätt, trots att akustisk wattmätare
fortfarande saknas. Olika anordningar för ljudenergiens
frekvensfördelning angivas, såsom oscillografisk
upptagning och filterförfarande.

I det följande kapitlet av E. Meyer om ljudtekniskt
provningsväsende behandlas förutom de vanliga
fysikaliska metoderna även frågan om materialiers
dynamiska elasticitetsmodul och dess betydelse. Det
framhålles, att den dynamiska elasticitetsmodulen är
oberoende av frekvensen samt väsentligt större än den
statiska. En del förberedande uppgifter av visst intresse
lämnas angående överföring av mekanisk energi i
värme.

i en särskild avdelning framhålles, att porösa ämnen
spela en stor roll inom ljudtekniken, men alls icke på
det sätt som de flesta föreställa sig. Porösa ämnen äro
visserligen av betydelse såsom ljudabsorberande material
men deras ur ljudsynpunkt viktiga egenskaper är icke
själva porositeten utan det sätt, varpå hålrummen
förefinnas eller sammanhänga. Det är strömningsmotstån-

det, Söm är av betydelse. Metod angives för mätning
av strömningsmotståndet i porösa materialier.

För erhållande av god ljudabsorption måste
strömningsmotståndet enligt bokens uppgift stå i ett bestämt
förhållande till ljudmotståndet i luft. Vilket förhållande
som är lämpligt angives tyvärr icke.

Några inledande ord om användningen av ultrasonora
vågor i materialprovningsväsendet omnämnas såsom en
avslutning av kapitlet om de fysikaliska mätmetoderna.

De tekniska mätmetoderna hava sitt eget kapitel och
avse mätning av hela konstruktioners verkningssätt.
De i Tyskland vanliga metoderna för mätning av
luft-ljudisolationen (Luftschalldämmung) hos exempelvis en
provvägg, stötljudisolationen (Körperschalldämmung)
hos ett bjälklag och ljudabsorptionen hos en
begränsningsyta i ett rum beskrivas.

Avdelningen om de fysikaliska grunderna för
ljudisolering inom byggnader, av L. Cremer, börjar med
luftljudisolationens grundbegrepp, varvid ett par
visserligen enkla, men icke desto mindre intressanta
reflexioner göras, särskilt i fråga om ljudstyrkejämförelser
mellan ett par invid varandra liggande rum. Vidare
behandlas frågan rörande ljudgenomgång genom porösa
materialier, varvid särskilt framhålles det bekanta
förhållandet, att en porös beklädnad direkt mot en styv
vägg har ganska ringa ljudisolerande verkan, under det
att ljudisoleringen i avsevärd grad ökas, om ett
luftmellanrum lämnas mellan väggen och den porösa
beklädnaden.

En del teoretiska förklaringar rörande
fler-luftrums-väggar lämnas. Det framhålles som anmärkningsvärt,
att man med en vägg med fyra luftmellanrum (vikt 50
kg/m2) erhållit en ljudisolation av 55 decibel eller
samma som för en massiv tegelvägg med en vikt av 1 000
kg/m2. Det må framhållas, att det vid KTH i
Stockholm lyckats att med endast 1 luftrum och väggvikt =
t= 55 kg/m2 åstadkomma en ljudisolation av 59 db och
med 2 luftmellanrum och vikt 60 kg/m2 mera än 62 db.

Med hänsyn till de fysikaliska grunderna för
stöt-ljudisolation torde mycket återstå att utreda.

Kapitlet om praktisk ljudisolation inom byggnader, av
W. Dürhammer, lämnar intet egentligt nytt, och de
anvisningar som lämnas äro i regel endast principiella,
utan närmare ledning för dimensionering till ernående
av visst önskat resultat.

Praktisk ljudisolering inom maskinväsendet behandlas
av W. Zeller och E. Lübcke. De inledande
avdelningarna om ljuddämpning av maskiner samt om
fabriksanläggningar ur stadsplanesynpunkt äro mycket
allmänt hållna.

De uppgifter, som lämnas angående ljudminskning
eller ljudisolation för maskiner till kraftanläggningar,
hiss- och transportanordningar samt till arbets- och
verktygsmaskiner äro relativt knapphändiga och lämna
endast vaga och allmänna upplysningar åt konstruktören.
Avdelningen rörande ljudminskning genom organisation
och självskydd (2 sidor) ger korta anvisningar rörande
en del sådana tämligen självklara förhållanden som att
man om möjligt bör förlägga kraftigt bullrande maskiner
tillsammans, att det är mindre störande, om man arbetar
kortare tid med de mest bullrande maskinerna etc.
öronproppar eller skyddskapslar rekommenderas i vissa
fall.

Ett särskilt kapitel av W. Piening är ägnat praktisk
ljudisolering vid "Fahrzeugen", varmed avses både
fartyg, bilar, tåg och flygmaskiner. Litteraturen på detta
område är mig veterligt mycket knapphändig.
Ifrågavarande kapitel innehåller i viss mån en del
upprepningar från det föregående, vilket dock är till fördel för
dem som önska enbart studera ljudisoleringsproblemet
vid fordon av olika slag. Den gjorda framställningen är
intressant, men innehåller huvudsakligen principiella
påpekanden.

126

28 sept. 1940
