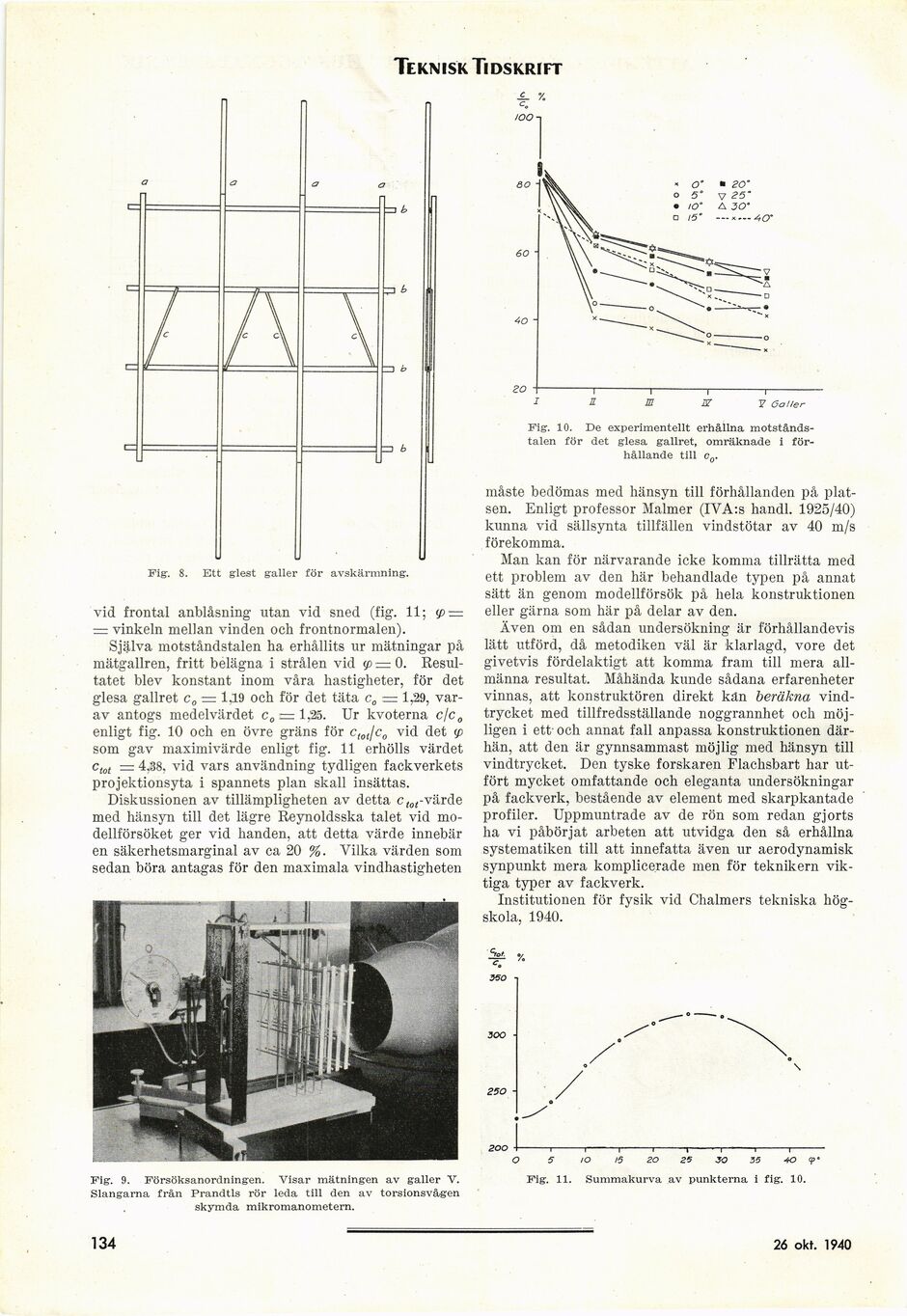

Teknisk. Tidskrift

» O* ■ 20’

o 5° v 25’

• lO° a ZO"

d 15°

Fig. 8. Ett glest galler för avskärmning.

vid frontal anblåsning utan vid sned (fig. 11; <p =
— vinkeln mellan vinden och frontnormalen).

Själva motståndstalen ha erhållits ur mätningar på
mätgallren, fritt belägna i strålen vid <p — 0.
Resultatet blev konstant inom våra hastigheter, för det
glesa gallret c0 — 1,19 och för det täta c0 — 1,29,
varav antogs medelvärdet c0 c= 1,25. Ur kvoterna c/c0
enligt fig. 10 och en övre gräns för clot jc0 vid det <p
som gav maximivärde enligt fig. 11 erhölls värdet
ctot = 4,38, vid vars användning tydligen fackverkets
projektionsyta i spännets plan skall insättas.

Diskussionen av tillämpligheten av detta c(„rvärde
med hänsyn till det lägre Reynoldsska talet vid
modellförsöket ger vid handen, att detta värde innebär
en säkerhetsmarginal av ca 20 %. Vilka värden som
sedan böra antagas för den maximala vindhastigheten

7 Galler

Fig. 10. De experimentellt erhållna
motstånds-talen för det glesa gallret, omräknade i
förhållande till c..

måste bedömas med hänsyn till förhållanden på
platsen. Enligt professor Malmer (IYA:s handl. 1925/40)
kunna vid sällsynta tillfällen vindstötar av 40 m/s
förekomma.

Man kan för närvarande icke komma tillrätta med
ett problem av den här behandlade typen på annat
sätt än genom modellförsök på hela konstruktionen
eller gärna som här på delar av den.

Även om en sådan undersökning är förhållandevis
lätt utförd, då metodiken väl är klarlagd, vore det
givetvis fördelaktigt att komma fram till mera
allmänna resultat. Måhända kunde sådana erfarenheter
vinnas, att konstruktören direkt kän beräkna
vindtrycket med tillfredsställande noggrannhet och
möjligen i ett’ och annat fall anpassa konstruktionen
därhän, att den är gynnsammast möjlig med hänsyn till
vindtrycket. Den tyske forskaren Flachsbart har
utfört mycket omfattande och eleganta undersökningar
på fackverk, bestående av element med skarpkantade
profiler. Uppmuntrade av de rön som redan gjorts
ha vi påbörjat arbeten att utvidga den så erhållna
systematiken till att innefatta även ur aerodynamisk
synpunkt mera komplicerade men för teknikern
viktiga typer av fackverk.

Institutionen för fysik vid Chalmers tekniska
högskola, 1940.

t.

Fig. 9. Försöksanordningen. Visar mätningen av galler V.
Slangarna från Prandtls rör leda till den av torsionsvågen
skymda mikromanometern.

» 4-1-1-1-1-1-—i-1-1—

O 5 IO IS 20 25 3O 35 40

Fig. 11. Summakurva av punkterna i fig. 10.

134

28 sept. 1940
