Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Bergsv etenskap

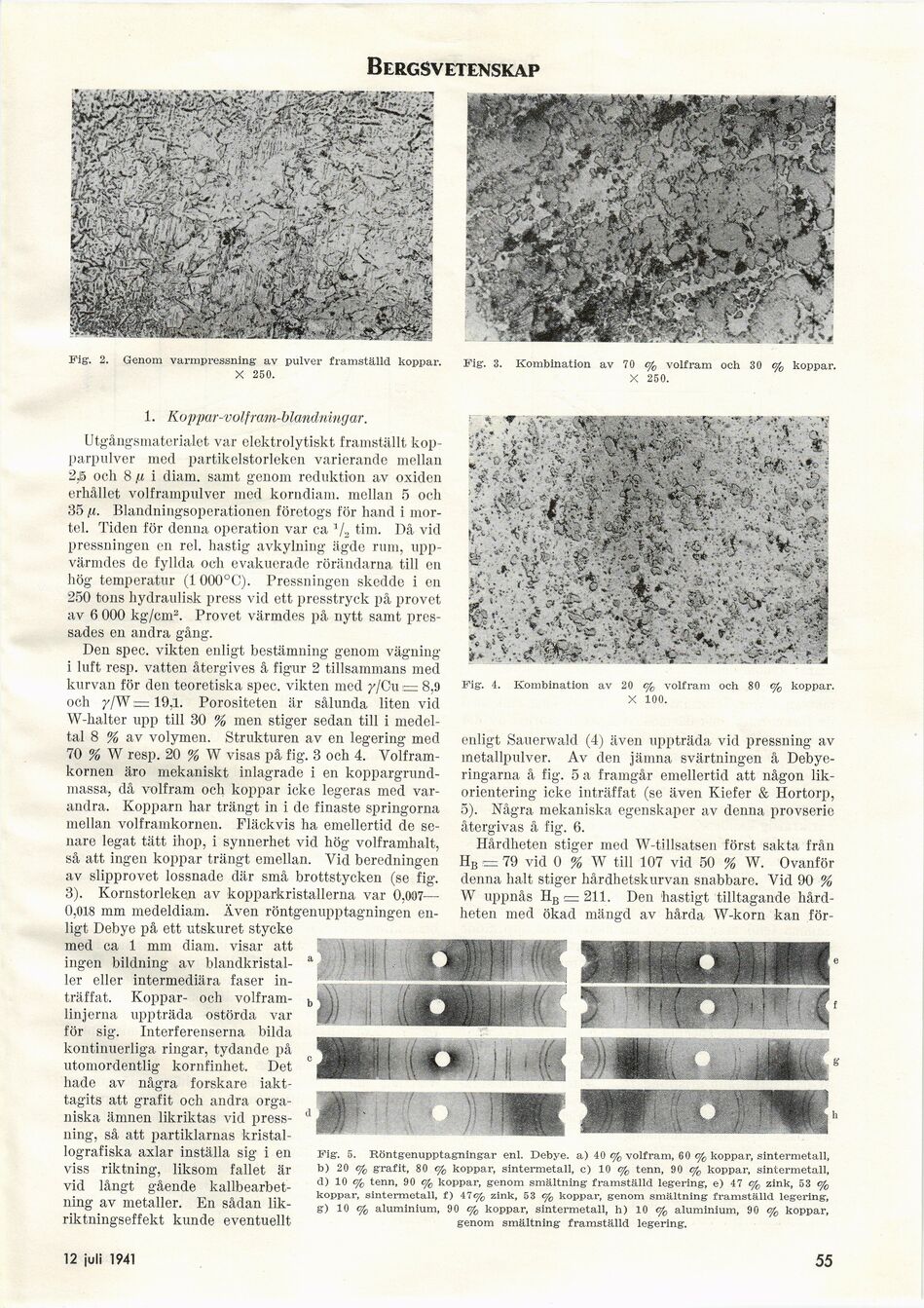

Fig. 2. Genom varmpressning av pulver framställd koppar’.
X 250.
1. Koppar-volfram-blandningar.
Utgångsmaterialet var elektrolytiskt framställt
kopparpulver med partikelstorleken varierande mellan
2J5 och 8 /( i diam. samt genom reduktion av oxiden
erhållet volframpulver med korndiam. mellan 5 och
35 fi. Blandningsoperationen företogs för hand i
mortel. Tiden för denna operation var ca 1/2 tim. Då vid
pressningen en rel. hastig avkylning ägde rum,
uppvärmdes de fyllda och evakuerade rörändarna till en
hög temperatur (1000°C). Pressningen skedde i en
250 tons hydraulisk press vid ett presstryck på provet
av 6 000 kg/cm2. Provet värmdes på nytt samt
pressades en andra gång.
Den spec. vikten enligt bestämning genom vägning
i luft resp. vatten återgives å figur 2 tillsammans med
kurvan för den teoretiska spec. vikten med ylGu .= 8,9
och y/W = 19,1. Porositeten är sålunda liten vid
W-halter upp till 30 % men stiger sedan till i
medeltal 8 % av volymen. Strukturen av en legering med
70 % W resp. 20 % W visas på fig. 3 och 4.
Volfram-kornen äro mekaniskt inlagrade i en
koppargrund-massa, då volfram och koppar icke legeras med
varandra. Kopparn har trängt in i de finaste springorna
mellan volframkornen. Fläckvis ha emellertid de
senare legat tätt ihop, i synnerhet vid hög volframhalt,
så att ingen koppar trängt emellan. Vid beredningen
av slipprovet lossnade där små brottstycken (se fig.
3). Kornstorleken av kopparkristallerna var 0,007—
0,018 mm medeldiam. Även röntgenupptagningen
enligt Debye på ett utskuret stycke
med ca 1 mm diam. visar att
ingen bildning av
blandkristal-ler eller intermediära faser
inträffat. Koppar- och
volfram-linjerna uppträda ostörda var
för sig. Interferenserna bilda
kontinuerliga ringar, tydande på
utomordentlig kornfinhet. Det
hade av några forskare
iakttagits att grafit och andra
organiska ämnen likriktas vid
pressning, så att jtartiklarnas
kristallografiska axlar inställa sig i en
viss riktning, liksom fallet är
vid långt gående
kallbearbetning av metaller. En sådan
likriktningseffekt kunde eventuellt
Fig. 4. Kombination av 20 % volfram och 80 % koppar.
X 100.
enligt Sauerwald (4) även uppträda vid pressning av
metallpulver. Av den jämna svärtningen å
Debye-ringarna å fig. 5 a framgår emellertid att någon
likorientering icke inträffat (se även Kiefer & Hortorp,
5). Några mekaniska egenskaper av denna provserie
återgivas å fig. 6.
Hårdheten stiger med W-tillsatsen först sakta från
Hb i= 79 vid 0 % W till 107 vid 50 % W. Ovanför
denna halt stiger hårdhetskurvan snabbare. Vid 90 %
W uppnås Hbc=211. Den hastigt tilltagande
hårdheten med ökad mängd av hårda W-korn kan för-
I ■
Fig. 5. Röntgenupptagningar enl. Debye, a) 40 % volfram, 60 o/0 koppar, sintermetall,
b) 20 % grafit, 80 % koppar, sintermetall, c) 10 % tenn, 90 % koppar, sintermetall,
d) 10 % tenn, 90 % koppar, genom smältning framställd legering, e) 47 % zink, 53 %
koppar, sintermetall, f) 47% zink, 53 % koppar, genom smältning framställd, legering,
g) 10 % aluminium, 90 % koppar, sintermetall, h) 10 % aluminium, 90 % koppar,
genom smältning framställd legering.
13 sept. 1941
55
Fig. 3. Kombination av 70 % volfram och 30 c/0 koppar.
X 250.
<< prev. page << föreg. sida << >> nästa sida >> next page >>
