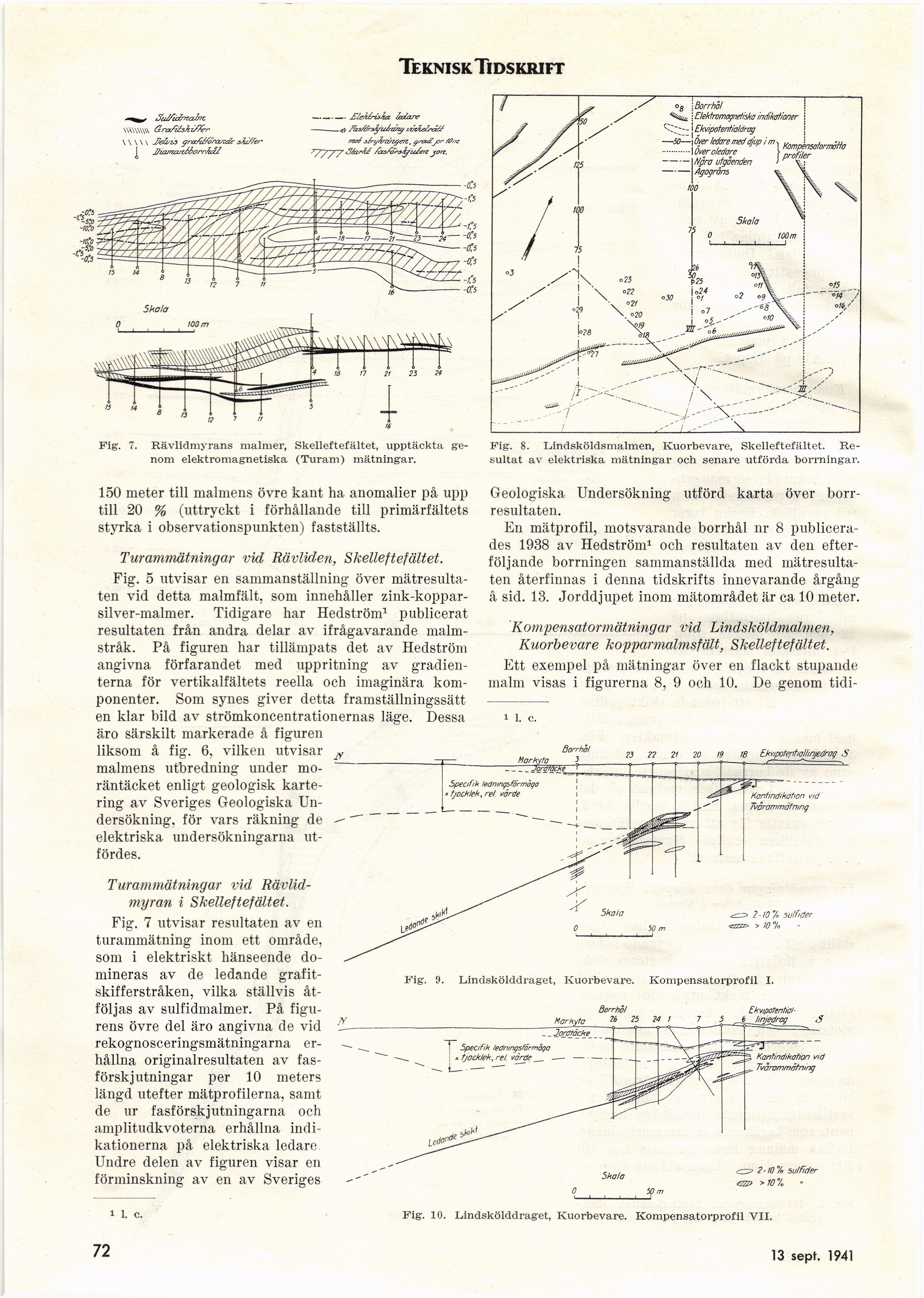

Fig. 7. Rävlidmyrans malmer, Skelleftefältet, upptäckta
genom elektromagnetiska (Turam) mätningar.
Fig. 8. Lindsköldsmalmen, Kuorbevare, Skelleftefältet.
Resultat av elektriska mätningar och senare utförda borrningar.
150 meter till malmens övre kant ha anomalier på upp
till 20 % (uttryckt i förhållande till primärfältets
styrka i observationspunkten) fastställts.
Turammätningar vid Rävliden, Skelleftefältet.
Fig. 5 utvisar en sammanställning över
mätresultaten vid detta malmfält, som innehåller
zink-koppar-silver-malmer. Tidigare har Hedström1 publicerat
resultaten från andra delar av ifrågavarande
malm-stråk. På figuren har tillämpats det av Hedström
angivna förfarandet med uppritning av
gradien-terna för vertikalfältets reella och imaginära
komponenter. Som synes giver detta framställningssätt
en klar bild av strömkoncentrationernas läge. Dessa
äro särskilt markerade å figuren
liksom å fig. 6, vilken utvisar
malmens utbredning under
moräntäcket enligt geologisk
kartering av Sveriges Geologiska
Undersökning, för vars räkning de
elektriska undersökningarna
utfördes.
Turammätningar vid
Rävlid-myran i Skelleftefältet.
Fig. 7 utvisar resultaten av en
turammätning inom ett område,
som i elektriskt hänseende
domineras av de ledande
grafit-skifferstråken, vilka ställvis
åtföljas av sulfidmalmer. På
figurens övre del äro angivna de vid
rekognosceringsmätningarna
erhållna originalresultaten av
fasförskjutningar per 10 meters
längd utefter matprofilerna, samt
de ur fasförskjutningarna och
amplitudkvoterna erhållna
indikationerna på elektriska ledare
Undre delen av figuren visar en
förminskning av en av Sveriges
Geologiska Undersökning utförd karta över
borrresultaten.
En mätprofil, motsvarande borrhål nr 8
publicerades 1938 av Hedström1 och resultaten av den
efterföljande borrningen sammanställda med
mätresultaten återfinnas i denna tidskrifts innevarande årgång
å sid. 13. Jorddjupet inom mätområdet är ca 10 meter.
Kompensatormätningar vid Lindsköldmalmen,
Kuorbevare kopparmalmsfält, Skelleftefältet.
Ett exempel på mätningar över en flackt stupande
malm visas i figurerna 8, 9 och 10. De genom tidi-
1 1. c.
Borrhål
N
2-10 "A sulfider
> to % ■
Fig. 9. Lindskölddraget, Kuorbevare. Kompensatorprofil I.
Borrhål Ekvipotential-
Morhyto ?é 25 24 I 7
_ Jordtåcke
T
Specifik ledningsförmåga
; * tjocklek, rel. värde__— —
-11-— —
Kantindikation vid
Tvorammàtning
2-10% sulfider
<zzzz> > W/o a
1 1. c.
Fig-. 10. Lindskölddragret, Kuorbevare. Kompensatorprofil VII.
