Teknisk tidskrift

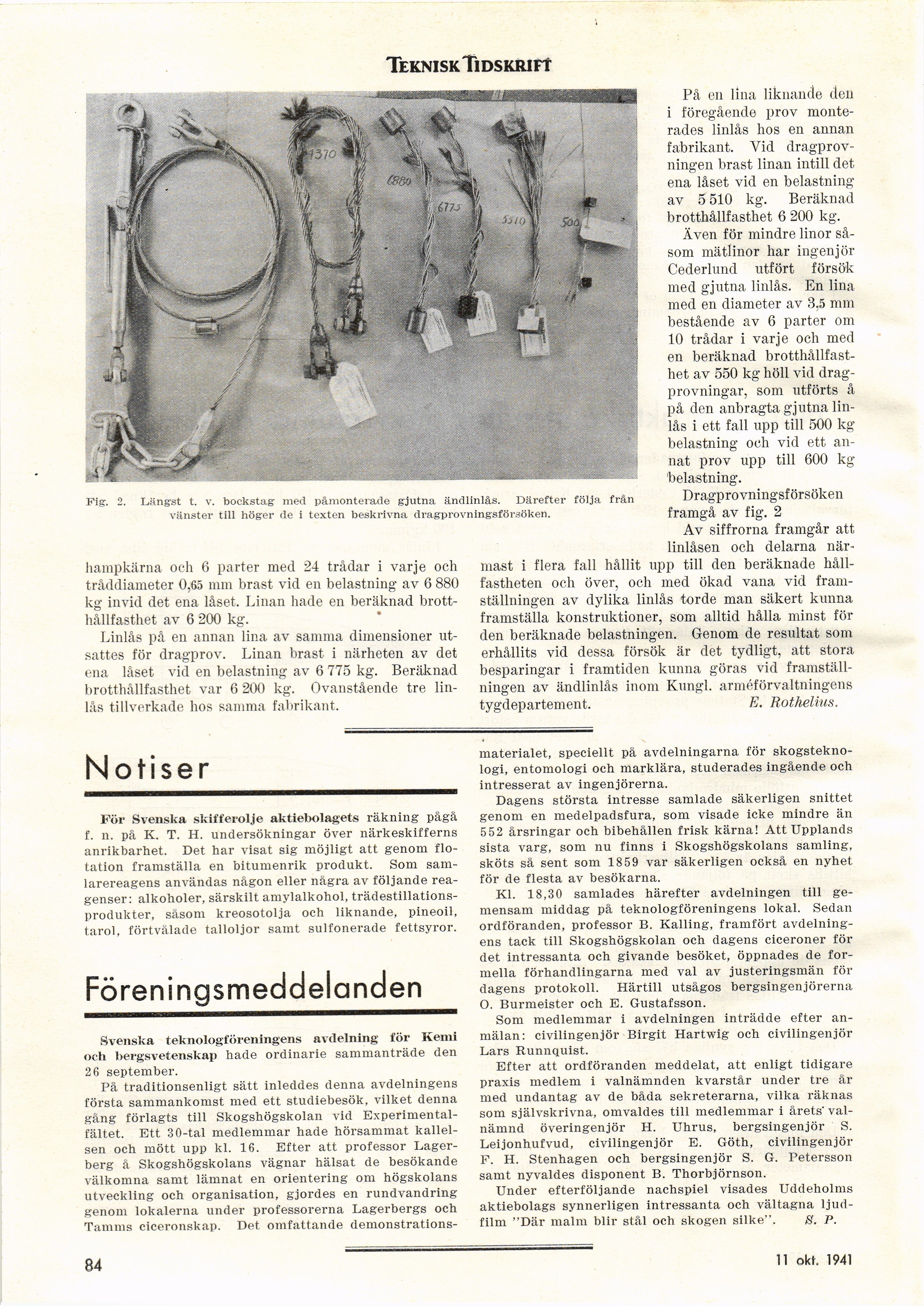

Fig-, 2. Längst t. v. bockstag med påmonterade gjutna ändlinlås. Därefter följa från
vänster till höger de i texten beskrivna dragprovningsförsöken.
hampkärna och 6 parter med 24 trådar i varje och
tråddiameter 0,65 mm brast vid en belastning av 6 880
kg invid det ena låset. Linan hade en beräknad
brotthållfasthet av 6 200 kg.
Linlås på en annan lina av samma dimensioner
utsattes för dragprov. Linan brast i närheten av det
ena låset vid en belastning av 6 775 kg. Beräknad
brotthållfasthet var 6 200 kg. Ovanstående tre
linlås tillverkade hos samma fabrikant.
På en lina liknande den
i föregående prov
monterades linlås hos en annan
fabrikant. Yid
dragprovningen brast linan intill det
ena låset vid en belastning
av 5 510 kg. Beräknad
brotthållfasthet 6 200 kg.
Även för mindre linor
såsom mätlinor har ingenjör
Cederlund utfört försök
med gjutna linlås. En lina
med en diameter av 3,5 mm
bestående av 6 parter om
10 trådar i varje och med
en beräknad
brotthållfasthet av 550 kg höll vid
dragprovningar, som utförts å
på den anbragta gjutna
linlås i ett fall upp till 500 kg
belastning och vid ett
annat prov upp till 600 kg
’belastning.
Dragprovningsförsöken
framgå av fig. 2
Av siffrorna framgår att
linlåsen och delarna
närmast i flera fall hållit upp till den beräknade
hållfastheten och över, och med ökad vana vid
framställningen av dylika linlås torde man säkert kunna
framställa konstruktioner, som alltid hålla minst för
den beräknade belastningen. Genom de resultat som
erhållits vid dessa försök är det tydligt, att stora
besparingar i framtiden kunna göras vid
framställningen av ändlinlås inom Kungl, arméförvaltningens
tygdepartement. E. Rothelius.
Notiser
För Svenska skifferolje aktiebolagets räkning pågå
f. ii. på K. T. H. undersökningar över närkeskifferns
anrikbarhet. Det har visat sig möjligt att genom
flotation framställa en bitumenrik produkt. Som
samlarereagens användas någon eller några av följande
reagenser: alkoholer, särskilt amylalkohol,
trädestillationsprodukter, såsom kreosotolja och liknande, pineoil,
tarol, förtvälade talloljor samt sulfonerade fettsyror.
Föreningsmeddelanden
Svenska teknologföreningens avdelning för Kemi
och bergsvetenskap hade ordinarie sammanträde den
26 september.
På traditionsenligt sätt inleddes denna avdelningens
första sammankomst med ett studiebesök, vilket denna
gång förlagts till Skogshögskolan vid
Experimentalfältet. Ett 30-tal medlemmar hade hörsammat
kallelsen och mött upp kl. 16. Efter att professor
Lagerberg å Skogshögskolans vägnar hälsat de besökande
välkomna samt lämnat en orientering om högskolans
utveckling och organisation, gjordes en rundvandring
genom lokalerna under professorerna Lagerbergs och
Tamms ciceronskap. Det omfattande demonstrations-
materialet, speciellt på avdelningarna för
skogsteknologi, entomologi och marklära, studerades ingående och
intresserat av ingenjörerna.
Dagens största intresse samlade säkerligen snittet
genom en medelpadsfura, som visade icke mindre än
5 52 årsringar och bibehållen frisk kärna! Att Upplands
sista varg, som nu finns i Skogshögskolans samling,
sköts så sent som 1859 var säkerligen också en nyhet
för de flesta av besökarna.
Kl. 18,30 samlades härefter avdelningen till
gemensam middag på teknologföreningens lokal. Sedan
ordföranden, professor B. Kalling, framfört
avdelningens tack till Skogshögskolan och dagens ciceroner för
det intressanta och givande besöket, öppnades de
formella förhandlingarna med val av justeringsmän för
dagens protokoll. Härtill utsagos bergsingenjörerna
O. Burmeister och E. Gustafsson.
Som medlemmar i avdelningen inträdde efter
anmälan: civilingenjör Birgit Hartwig och civilingenjör
Lars Runnquist.
Efter att ordföranden meddelat, att enligt tidigare
praxis medlem i valnämnden kvarstår under tre är
med undantag av de båda sekreterarna, vilka räknas
som självskrivna, omvaldes till medlemmar i årets’
valnämnd överingenjör H. Uhrus, bergsingenjör S.
Leijonhufvud, civilingenjör E. Göth, civilingenjör
F. H. Stenhagen och bergsingenjör S. G. Petersson
samt nyvaldes disponent B. Thorbjörnson.
Under efterföljande nachspiel visades Uddeholms
aktiebolags synnerligen intressanta och vältagna
ljudfilm "Där malm blir stål och skogen silke". 8. P.
84
11 okt. 1941
