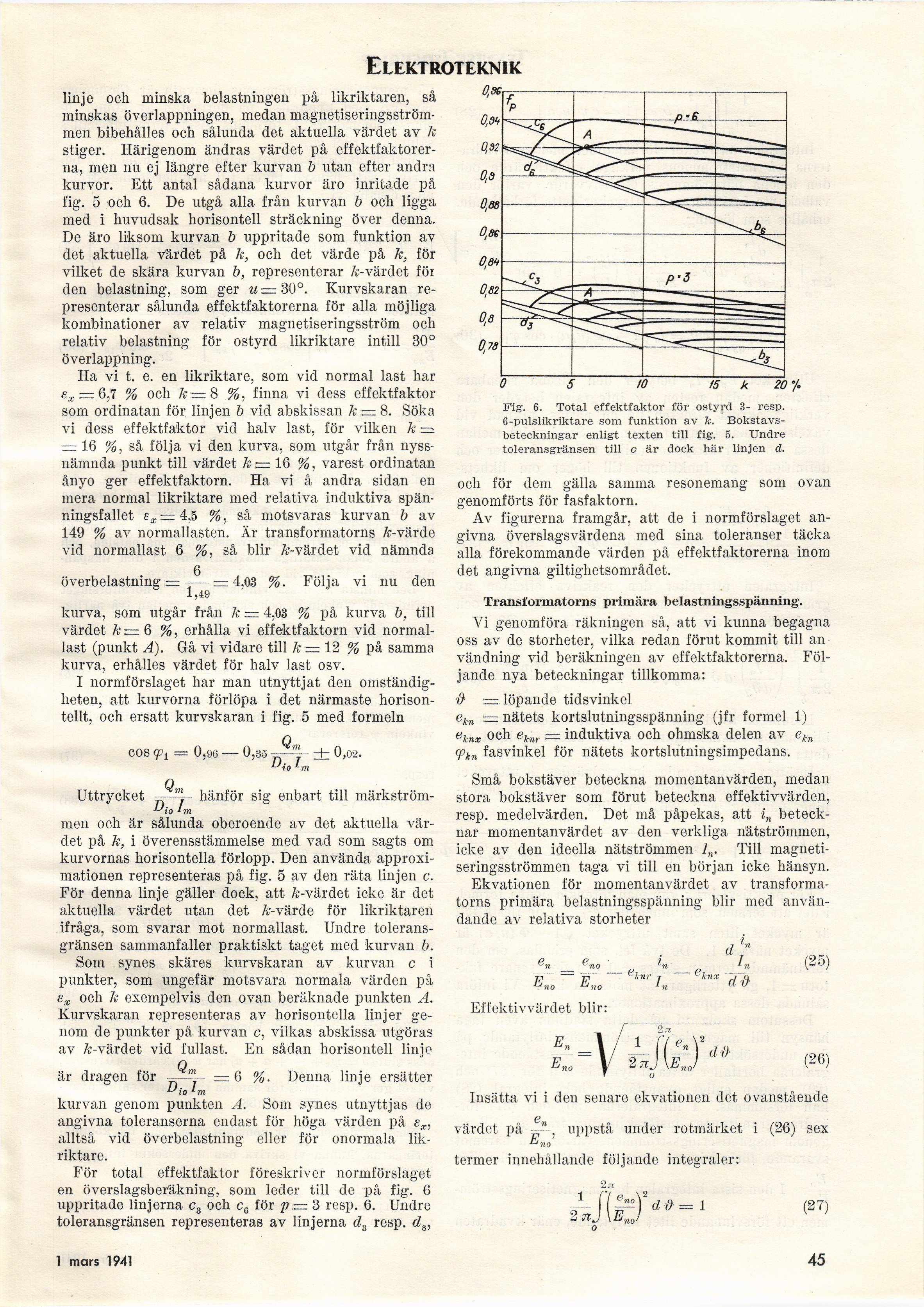

Elektroteknik
linje och minska belastningen på likriktaren, så
minskas överlappningen, medan
magnetiseringsström-men bibehålles och sålunda det aktuella värdet av k
stiger. Härigenom ändras värdet på
effektfaktorerna, men nu ej längre efter kurvan b utan efter andra
kurvor. Ett antal sådana kurvor äro inritade på
fig. 5 och 6. De utgå alla från kurvan b och ligga
med i huvudsak horisontell sträckning över denna.
De äro liksom kurvan b uppritade som funktion av
det aktuella Värdet på k, och det värde på k, för
vilket de skära kurvan b, representerar /c-värdet föi
den belastning, som ger u = 30°. Kurvskaran
representerar sålunda effektfaktorerna för alla möjliga
kombinationer av relativ magnetiseringsström och
relativ belastning för ostyrd likriktare intill 30°
överlappning.
Ha vi t. e. en likriktare, som vid normal last har
ex — 6,7 % och k — 8 %, finna vi dess effektfaktor
som ordinatan för linjen b vid abskissan k — 8. Söka
vi dess effektfaktor vid halv last, för vilken k =i
= 16 %, så följa vi den kurva, som utgår från
nyssnämnda punkt till värdet k ,— 16 %, varest ordinatan
ånyo ger effektfaktorn. Ha vi å andra sidan en
mera normal likriktare med relativa induktiva
spänningsfallet sx=zåß %, så motsvaras kurvan b av
149 % av normallasten. Är transformatorns /c-värde
vid normallast 6 %, så blir k-värdet vid nämnda
6
överbelastning = -—— 4.03 %. Följa vi nu den
1,49
kurva, som utgår från k = 4,03 % på kurva b, till
värdet k — 6 %, erhålla vi effektfaktorn vid
normallast (punkt A). Gå vi vidare till k —12 % på samma
kurva, erhålles värdet för halv last osv.
I normförslaget har man utnyttjat den
omständigheten, att kurvorna förlöpa i det närmaste
horisontellt, och ersatt kurvskaran i fig. 5 med formeln
eos <fx = 0,96 — 0,85 yr^-y - ± 0,02.
io *-m
Uttrycket rß"’/ hänför sig enbart till märkström-
io lm
men och är sålunda oberoende av det aktuella
värdet på k, i överensstämmelse med vad som sagts om
kurvornas horisontella förlopp. Den använda
approximationen representeras på fig. 5 av den räta linjen c.
För denna linje gäller dock, att Æ-värdet icke är det
aktuella värdet utan det Æ-värde för likriktaren
ifråga, som svarar mot normallast. Undre
toleransgränsen sammanfaller praktiskt taget med kurvan b.
Som synes skäres kurvskaran av kurvan c i
punkter, som ungefär motsvara normala värden på
sx och k exempelvis den ovan beräknade punkten A.
Kurvskaran representeras av horisontella linjer
genom de punkter på kurvan c, vilkas abskissa utgöras
av ft-värdet vid fullast. En sådan horisontell linje
är dragen för "’ =6 %. Denna linje ersätter
io m
kurvan genom punkten A. Som synes utnyttjas de
angivna toleranserna endast för höga värden på e„
alltså vid överbelastning eller för onormala
likriktare.
För total effektfaktor föreskriver normförslaget
en överslagsberäkning, som leder till de på fig. 6
uppritade linjerna c3 och c6 för p, — 3 resp. 6. Undre
toleransgränsen representeras av linjerna d3 resp. dv
Fig. 6. Total effektfaktor för ostyrd 3- resp.
6-pulslikriktare som funktion av k.
Bokstavsbeteckningar enligt texten till fig. 5. Undre
toleransgränsen till c är dock här linjen cl.
ocli för dem gälla samma resonemang som ovan
genomförts för fasfaktorn.
Av figurerna framgår, att de i normförslaget
angivna överslagsvärdena med sina toleranser täcka
alla förekommande värden på effektfaktorerna inom
det angivna giltighetsområdet.
Transformatorns primära belastningsspänning.
Yi genomföra räkningen så, att vi kunna begagna
oss av de storheter, vilka redan förut kommit till an
vändning vid beräkningen av effektfaktorerna.
Följande nya beteckningar tillkomma:
$ := löpande tidsvinkel
ekn nätets kortslutningsspänning (jfr formel 1)
eknx och eknr = induktiva och ohmska delen av ekn
9okn fasvinkel för nätets kortslutningsimpedans.
Små bokstäver beteckna momentanvärden, medan
stora bokstäver som förut beteckna effektivvärden,
resp. medelvärden. Det må påpekas, att in
betecknar momentanvärdet av den verkliga nätströmmen,
icke av den ideella nätströmmen ln. Till
magneti-seringsströmmen taga vi till en början icke hänsyn.
Ekvationen för momentanvärdet av
transformatorns primära belastningsspänning blir med
användande av relativa storheter
d in
en _ eno _ K ___ ln (2 O)
Eno-’Eno /„ di)
Effektivvärdet blir:
£=V i/fe)i’" (*>)
Insätta vi i den senare ekvationen det ovanstående,
värdet på , uppstå under rotmärket i (26) sex
termer innehållande följande integraler:
rjfe)’"-1 <•"
o
1 mars 1941
45
