Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

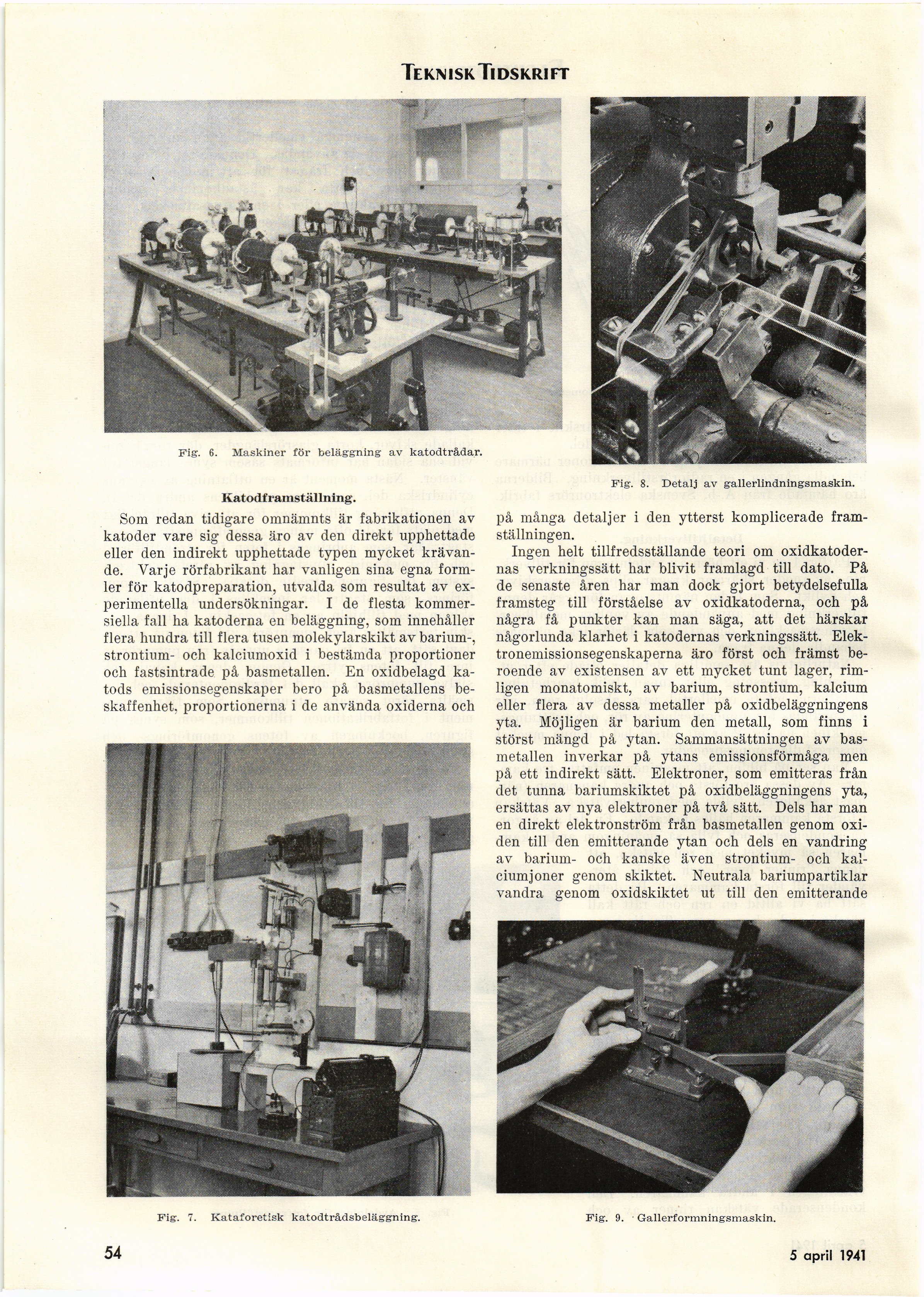

Termisk Tidskrift
Fig. 8. Detalj av gallerlindningsmaskin.
Fig. 6. Maskiner för beläggning av katodtrådar.
Katodframställning.
Som redan tidigare omnämnts är fabrikationen av
katoder vare sig dessa äro av den direkt upphettade
eller den indirekt upphettade typen mycket
krävande. Varje rörfabrikant har vanligen sina egna
formler för katodpreparation, utvalda som resultat av
experimentella undersökningar. I de flesta
kommersiella fall ha katoderna en beläggning, som innehåller
flera hundra till flera tusen molekylarskikt av barium-,
strontium- och kalciumoxid i bestämda proportioner
och fastsintrade på basmetallen. En oxidbelagd
ka-tods emissionsegenskaper bero på basmetallens
beskaffenhet. proportionerna i de använda oxiderna och
på många detaljer i den ytterst komplicerade
framställningen.
Ingen helt tillfredsställande teori om
oxidkatoder-nas verkningssätt har blivit framlagd till dato. På
de senaste åren har man dock gjort betydelsefulla
framsteg till förståelse av oxidkatoderna, och på
några få j)unkter kan man säga, att det härskar
någorlunda klarhet i katodernas verkningssätt.
Elek-tronemissionsegenskaperna äro först och främst
beroende av existensen av ett mycket tunt lager,
rimligen monatomiskt, av barium, strontium, kalcium
eller flera av dessa metaller på oxidbeläggningens
yta. Möjligen är barium den metall, som finns i
störst mängd på ytan. Sammansättningen av
basmetallen inverkar på ytans emissionsförmåga men
på ett indirekt sätt. Elektroner, som emitteras från
det tunna bariumskiktet på oxidbeläggningens yta,
ersättas av nya elektroner på två sätt. Dels har man
en direkt elektronström från basmetallen genom
oxiden till den emitterande ytan och dels en vandring
av barium- och kanske även strontium- och
kalciumjoner genom skiktet. Neutrala bariumpartiklar
vandra genom oxidskiktet ut till den emitterande
Fig. 7. Kataforetisk katodtrådsbeläggning. Fig. 9. Gallerformningsmaskin.
54
5 april 1941
<< prev. page << föreg. sida << >> nästa sida >> next page >>
