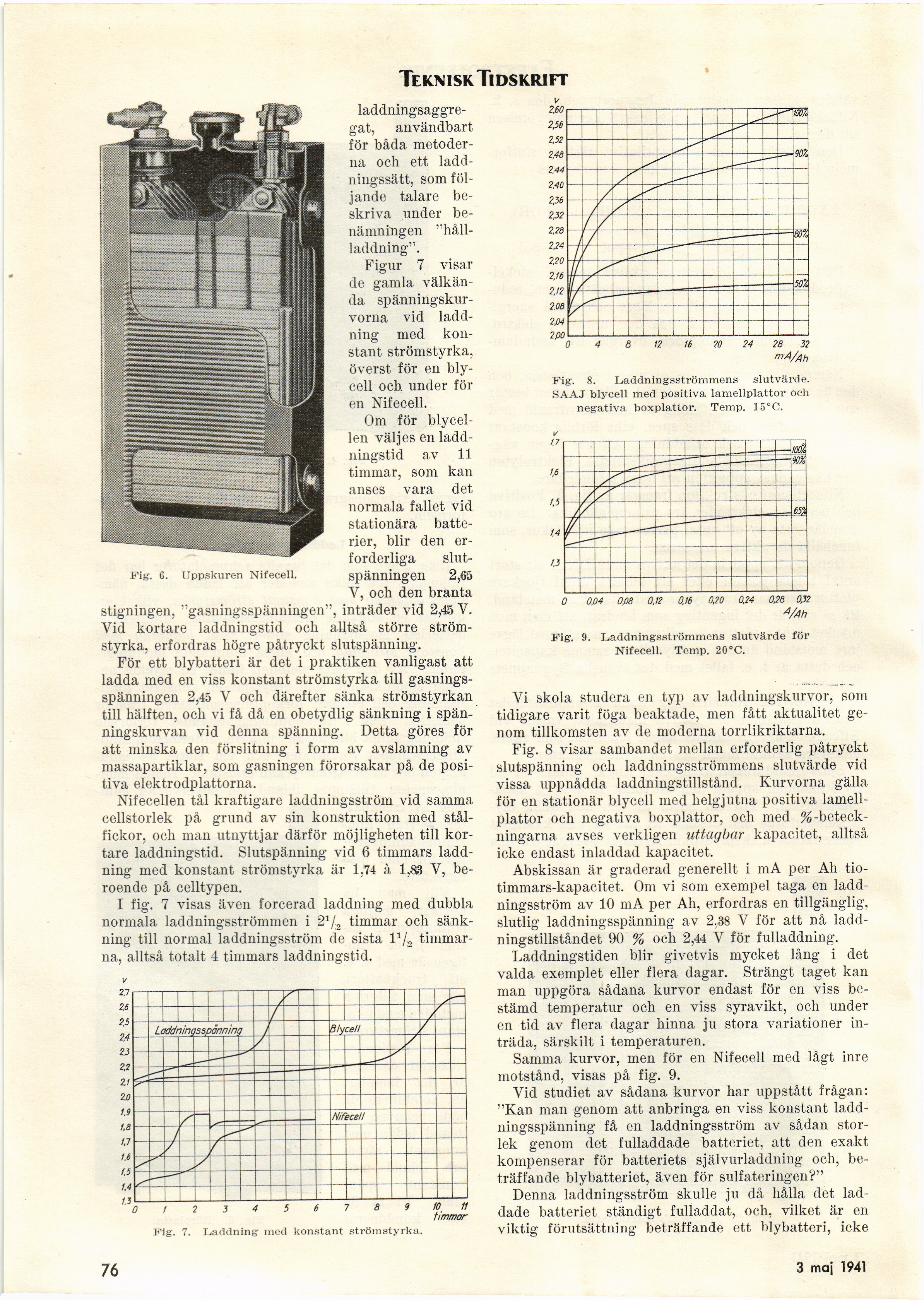

Teknisk Tidskrift
[-laddningsaggre-gat,-]
{+laddningsaggre-
gat,+} användbart
för båda
metoderna och ett
ladd-ningssätt, som
följande talare
beskriva under
benämningen "hållladdning".
Figur 7 visar
de gamla
välkända spänningskurvorna vid
laddning med
konstant strömstyrka,
överst för en
blycell och under för
en Nifecell.
Om för
blycellen väljes en
laddningstid av 11
timmar, som kan
anses vara det
normala fallet vid
stationära
batterier, blir den
erforderliga slutspänningen 2,65
V, och den branta
stigningen, "gasningsspänningen", inträder vid 2,45 V.
Vid kortare laddningstid och alltså större
strömstyrka, erfordras högre påtryckt slutspänning.
För ett blybatteri är det i praktiken vanligast att
ladda med en viss konstant strömstyrka till
gasningsspänningen 2,45 V och därefter sänka strömstyrkan
till hälften, och vi få då en obetydlig sänkning i
spänningskurvan vid denna spänning. Detta göres för
att minska den förslitning i form av avslamning av
massapartiklar, som gasningen förorsakar på de
positiva elektrodplattorna.
Nifecellen tål kraftigare laddningsström vid samma
cellstorlek på grund av sin konstruktion med
stålfickor, och man utnyttjar därför möjligheten till
kortare laddningstid. Slutspänning vid 6 timmars
laddning med konstant strömstyrka är 1,74 à 1,83 V,
beroende på celltypen.
I fig. 7 visas även forcerad laddning med dubbla
normala laddningsströmmen i 21/2 timmar och
sänkning till normal laddningsström de sista ll/B
timmarna, alltså totalt 4 timmars laddningstid.
v
Fig. S. Laddningsströmmens slutvärde.
SAAJ blycell med positiva lamellplattor och
negativa boxplattor. Temp. 15°C.
v
1.7
’fi
1.4
O
Fig. 9. Laddningsströmmens slutvärde för
Nifecell. Temp. 20°C.
Vi skola studera en typ av laddningskurvor, som
tidigare varit föga beaktade, men fått aktualitet
genom tillkomsten av de moderna torrlikriktarna.
Fig. 8 visar sambandet mellan erforderlig påtryckt
slutspänning och laddningsströmmens slutvärde vid
vissa uppnådda laddningstillstånd. Kurvorna gälla
för en stationär blycell med helgjutna positiva
lamellplattor och negativa boxplattor, och med
%-beteckningarna avses verkligen uttagbar kapacitet, alltså
icke endast inladdad kapacitet.
Abskissan är graderad generellt i mA per Ah
tiotimmars-kapacitet. Om vi som exempel taga en
laddningsström av 10 mA per Ah, erfordras en tillgänglig,
slutlig laddningsspänning av 2,38 V för att nå
laddningstillståndet 90 % och 2,44 V för fulladdning.
Laddningstiden blir givetvis mycket lång i det
valda exemplet eller flera dagar. Strängt taget kan
man uppgöra sådana kurvor endast för en viss
bestämd temperatur och en viss syravikt, och under
en tid av flera dagar hinna ju stora variationer
inträda, särskilt i temperaturen.
Samma kurvor, men för en Nifecell med lågt inre
motstånd, visas på fig. 9.
Vid studiet av sådana kurvor har uppstått frågan:
"Kan man genom att anbringa en viss konstant
laddningsspänning få en laddningsström av sådan
storlek genom det fulladdade batteriet, att den exakt
kompenserar för batteriets självurladdning och,
beträffande blybatteriet, även för sulfateringen?"
Denna laddningsström skulle ju då hålla det
laddade batteriet ständigt fulladdat, och, vilket är en
viktig förutsättning beträffande ett blybatteri, icke
76
7 juni 1941
Fig. 6. Uppskuren Nifecell.
Fig. 7. Laddning med konstant strömstyrka.
